7 Монтаж
Руководство по применению для установщика
31
EPGA11~16DAV3 + EAVZ16S18+23DA6V+9W
Daikin Altherma – низкотемпературный раздельный
4P556075-1 – 2019.02
ПРИМЕЧАНИЕ
НЕ наклоняйте агрегат вперед:
0°
1° 1°

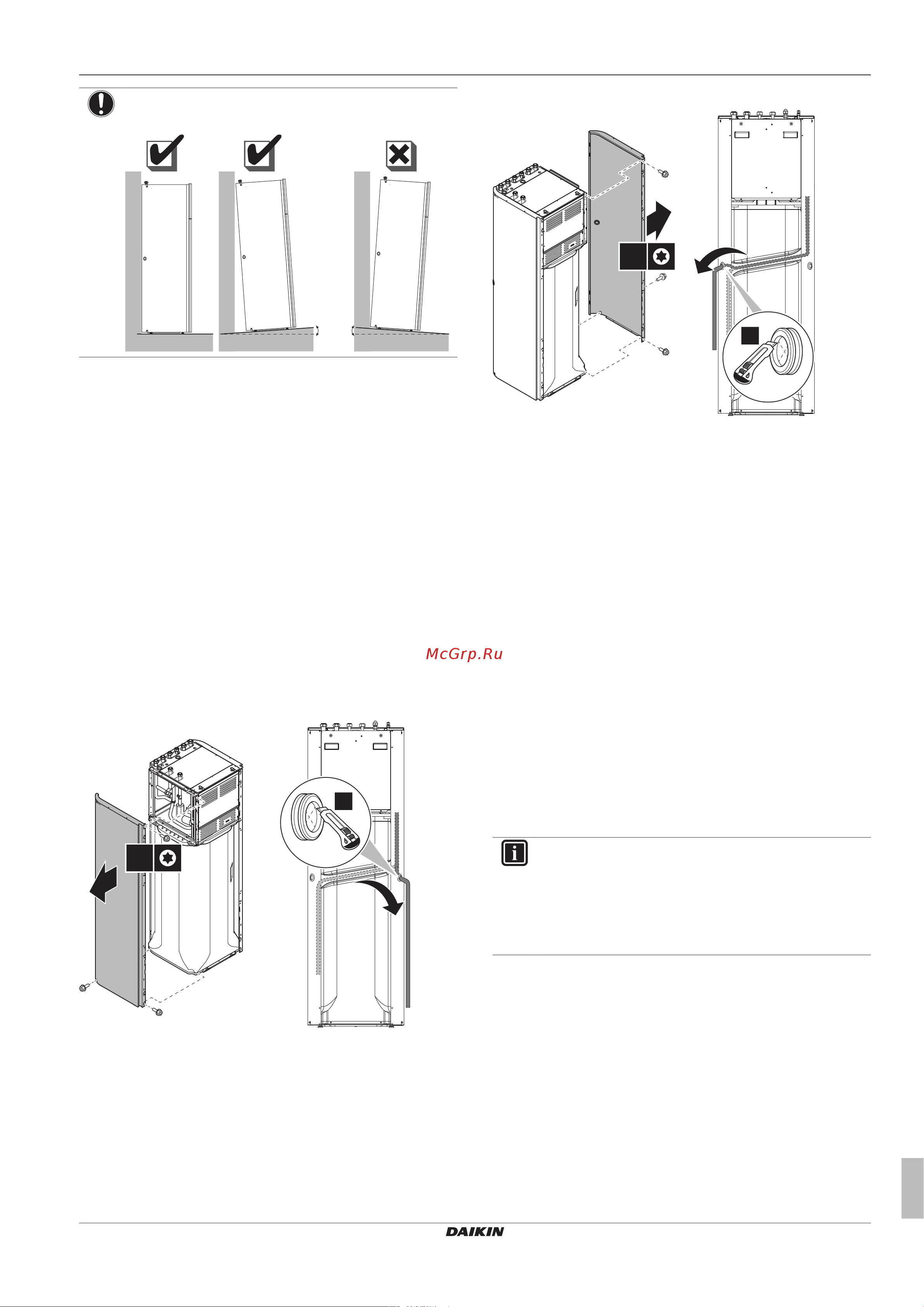

7.4.4 Подсоединение сливного шланга к
сливу
Вода, поступающая из предохранительного клапана, собирается
в дренажном поддоне. Дренажный поддон подсоединяется к
сливному шлангу внутри агрегата. Следует подсоединить
сливной шланг к соответствующему сливу в соответствии с
действующим законодательством. Вы можете проложить
сливной шланг через левую или правую боковую панель.
Предварительные условия: Панель интерфейса пользователя
и передняя панель сняты.
1 Снимите одну из боковых панелей.
2 Вырежьте резиновую втулку.
3 Протяните сливной шланг через отверстие.
4 Установите на место боковую панель. Убедитесь в том, что
вода может идти через сливной трубопровод.
Для сбора воды рекомендуется использовать сливное
устройство.
Вариант 1: через левую боковую панель
1
3×
T25
3
2
Вариант 2: через правую боковую панель
1
3×
T25
3
2
7.5 Соединение трубопроводов
воды
7.5.1 Подсоединение трубопровода воды
Подготовка к подсоединению трубопровода воды
Убедитесь в том, что наружный и внутренний агрегаты
установлены.
Типовая последовательность действий
Подсоединение трубопровода воды обычно включает
следующие этапы.
1 Присоединение трубопроводов воды к наружному агрегату.
2 Подсоединение трубопровода рециркуляции.
3 Подсоединение сливного шланга к сливу.
4 Заполнение контура воды.
5 Заполнение резервуара горячей воды бытового
потребления.
6 Изоляция трубопровода воды.
7.5.2 Меры предосторожности при
подсоединении трубопровода воды
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
