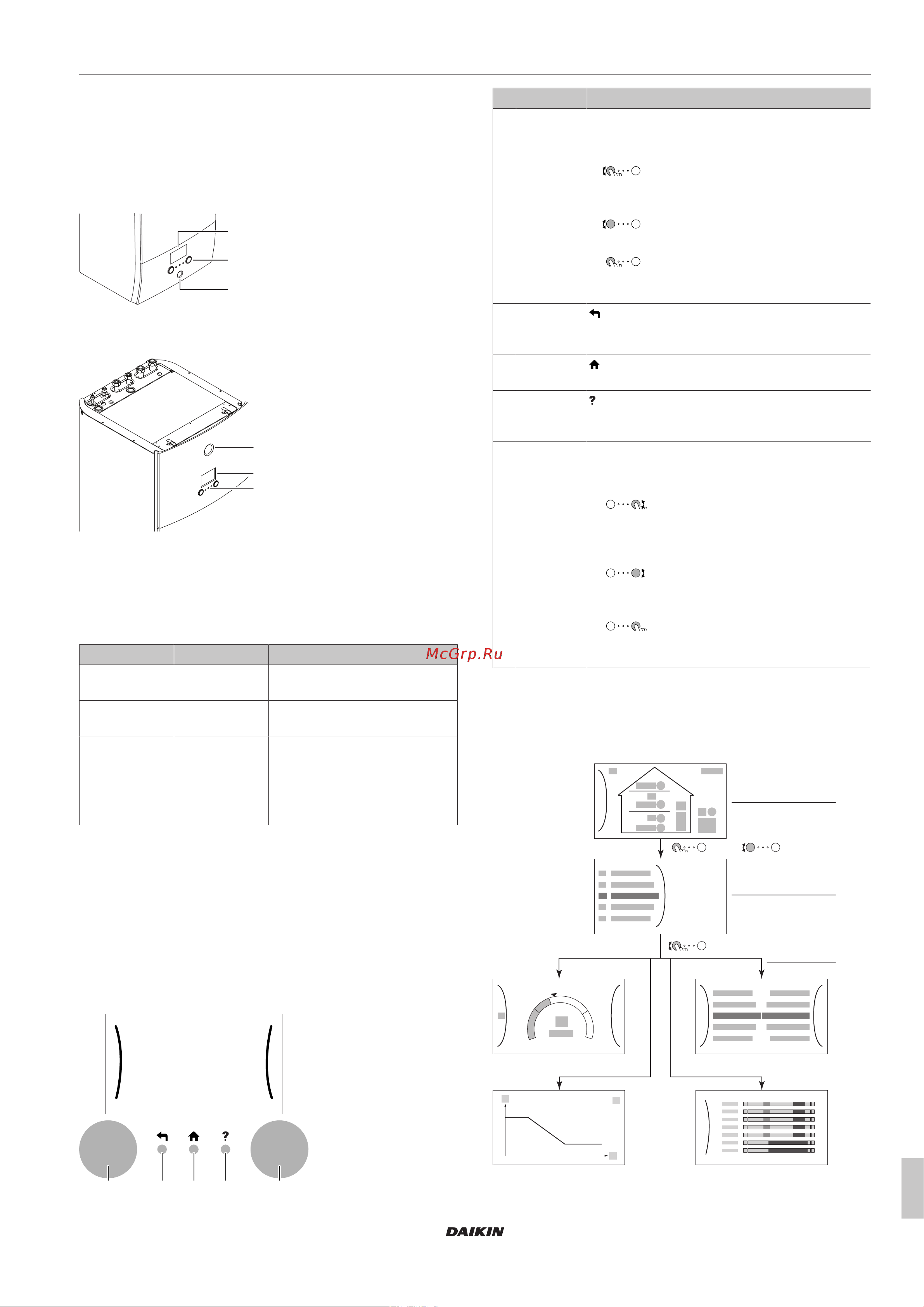

![Daikin EHBH08EA6V [5/20] Операция](/views2/1749692/page5/bg5.png)
4 Операция
Руководство поэксплуатации
5
EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V
+6V+9W
Daikin Altherma 3 R F+W
4P629084-1 – 2020.08
4 Операция
4.1 Интерфейс пользователя:
Общий обзор
Интерфейс пользователя имеет следующие компоненты:
b
c
a
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
a
b
c
a Индикатор состояния
b ЖК-экран
c Наборные диски и кнопки
Индикатор состояния
Светодиоды индикатора состояния горят или мигают, показывая
рабочий режим агрегата.
Светодиод Режим Описание
Мигает синим
светом
Режим
ожидания
Агрегат не находится в работе.
Горит синим
светом
Эксплуатация Агрегат находится в работе.
Мигает
красным
светом
Неисправность Возникла неисправность.
Подробнее см. раздел
«7.1Отображение текста
справки в случае
неисправности» [416].
ЖК-экран
У ЖК-дисплея есть неактивный режим. После 15-минутного
отсутствия взаимодействия синтерфейсом пользователя экран
темнеет. Нажатие какой-либо кнопки или поворот любого
наборного диска активирует дисплей.
Наборные диски и кнопки
Вы используете наборные диски и кнопки:
▪ Для навигации по экранам, меню и настройкам ЖК-экрана
▪ Для задания значений
a b c d e
Позиция Описание
a Левый
наборный
диск
Когда вы можете использовать левый
наборный диск, на ЖК-дисплее в левой части
экрана отображается дуга.
▪ : Поверните, затем нажмите на левый
наборный диск. Навигация по структуре
меню.
▪ : Поверните левый наборный диск.
Выберите пункт меню.
▪ : Нажмите на левый наборный диск.
Подтвердите свой выбор или перейдите в
подменю.
b Кнопка
возврата
назад
: Нажмите, чтобы вернуться на 1 шаг в
структуре меню.
c Кнопка
«Домой»
: Нажмите, чтобы вернуться на главный
экран.
d Кнопка
справки
: Нажмите, чтобы отобразить текст справки,
относящийся к текущей странице (если
имеется).
e Правый
наборный
диск
Когда вы можете использовать правый
наборный диск, на ЖК-дисплее в правой части
экрана отображается дуга.
▪ : Поверните, затем нажмите на
правый наборный диск. Измените значение
или настройку, показываемые в правой части
экрана.
▪ : Поверните правый наборный диск.
Навигация по возможным значениям и
настройкам.
▪ : Нажмите на правый наборный диск.
Подтвердите свой выбор и перейдите к
следующему пункту меню.
4.2 Возможные экраны: Краткий
обзор
Самые распространенные экраны:
+
–
a
OR
b
c
c2
c4
c1
c3
a Главный экран
