4 Операция
Руководство поэксплуатации
6
EHBH/X04+08EA/EJ6V+9W + EHVH/X04+08S(U)18+23EA/EJ3V
+6V+9W
Daikin Altherma 3 R F+W
4P629084-1 – 2020.08
b Экран главного меню
c Экраны нижнего уровня:
c1: Экран уставок
c2: Подробный экран со значениями
c3: Подробный экран с кривой зависимости от погоды
c4: Экран с расписанием

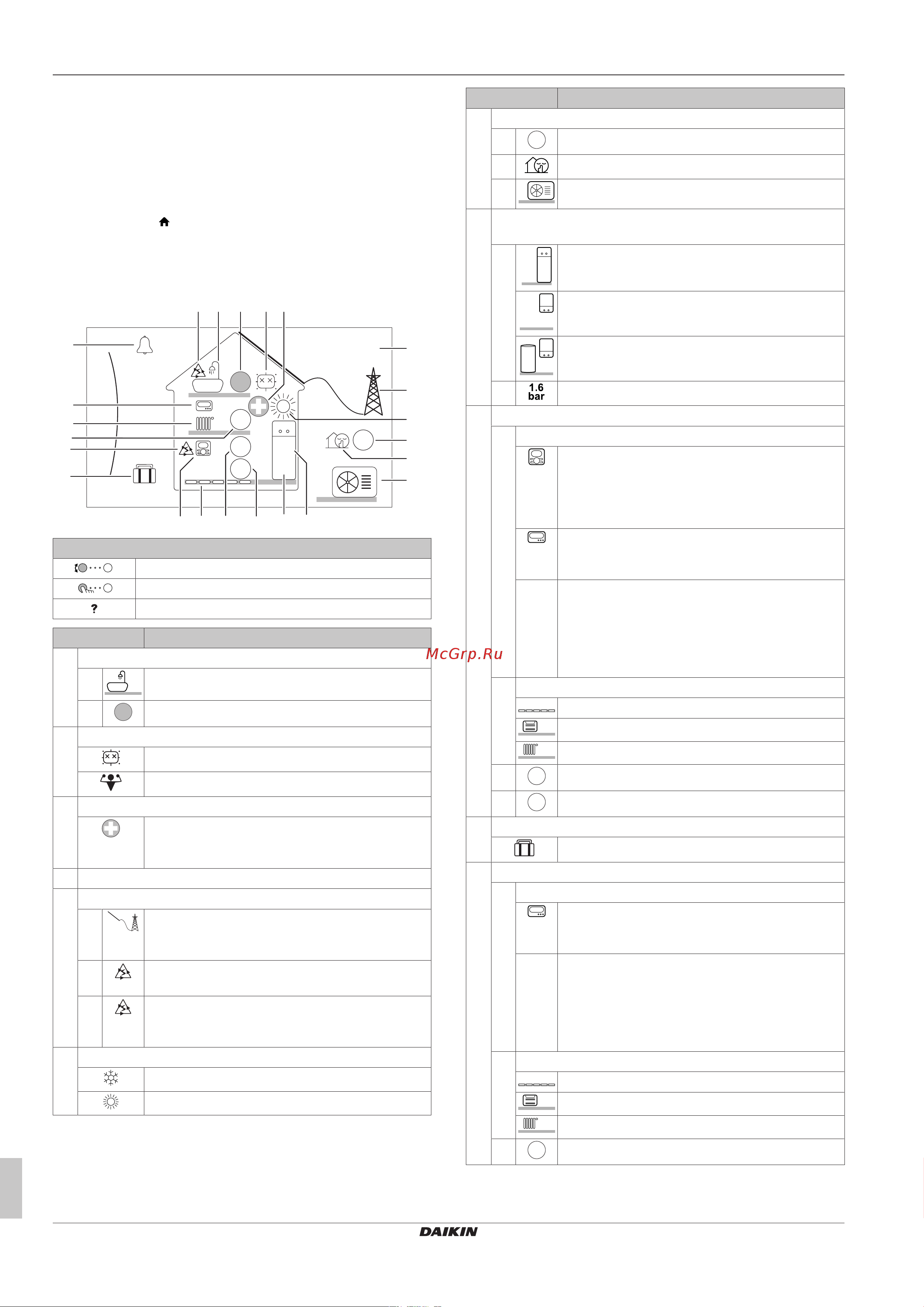

4.2.1 Главный экран
Нажмите кнопку , чтобы вернуться на главный экран. Вы
видите краткий обзор конфигурации агрегата, значения
температуры в помещении и уставки температуры. На главном
экране отображаются только символы, относящиеся к вашей
конфигурации.
6
1.6
bar
26 Feb 2019
22:19
55
21
35
j
e2
l
k1
k2
k3
45
d
e1
g3
g2
h1
g1
f
i2 i3 i4 h2i1
a2a1e3 b c
Возможные действия на этом экране
Переход по списку в главном меню.
Переход на экран главного меню.
Активация/отключение навигационной цепочки.
Позиция Описание
a Горячая вода бытового потребления
a1 Горячая вода бытового потребления
a2
55
Измеренная температура в резервуаре
(a)
b Дезинфекция/режим повышенной мощности
Включен режим дезинфекции
Включен режим повышенной мощности
c Аварийный режим
Тепловой насос вышел из строя, и система
работает в режиме Авар. ситуация, или
тепловой насос принудительно выключен.
d Текущие дата и время
e Интеллектуальное энергосбережение
e1 Возможно интеллектуальное энергосбережение
за счет использования солнечных батарей или
системы Smart Grid.
e2 Интеллектуальное энергосбережение сейчас
используется при нагреве помещения.
e3 Интеллектуальное энергосбережение сейчас
используется при подготовке горячей воды
бытового потребления.
f Режим нагрева/охлаждения помещения
Охлаждение
Нагрев
Позиция Описание
g Наружный агрегат/тихий режим
g1
6
Измеренная температура снаружи
(a)
g2 Включен тихий режим
g3 Наружный агрегат
h Внутренний агрегат/резервуар горячей воды бытового
потребления
h1 Напольный внутренний агрегат со встроенным
резервуаром
Настенный внутренний агрегат
Настенный внутренний агрегат с отдельным
резервуаром
h2 Давление воды
i Основная зона
i1 Модель установленного комнатного термостата:
Режим работы агрегата определяется на
основе окружающей температуры у
специального интерфейса для выбора
комфортных условий (в качестве комнатного
термостата используется BRC1HHDA).
Режим работы агрегата определяется внешним
комнатным термостатом (проводным или
беспроводным).
— Комнатный термостат не установлен или не
выбран. Режим работы агрегата выбирается в
зависимости от температуры воды на выходе
без учета фактической температуры в
помещении и/или требуемого количества
теплоты на нагрев помещения.
i2 Тип установленного нагревательного прибора:
Нагрев полов
Фанкойл
Радиатор
i3
21
Измеренная температура в помещении
(a)
i4
35
Уставка температуры воды на выходе
(a)
j Режим выходных
Включен режим выходных
k Дополнительная зона
k1 Модель установленного комнатного термостата:
Режим работы агрегата определяется внешним
комнатным термостатом (проводным или
беспроводным).
— Комнатный термостат не установлен или не
выбран. Режим работы агрегата выбирается в
зависимости от температуры воды на выходе
без учета фактической температуры в
помещении и/или требуемого количества
теплоты на нагрев помещения.
k2 Тип установленного нагревательного прибора:
Нагрев полов
Фанкойл
Радиатор
k3
45
Уставка температуры воды на выходе
(a)
