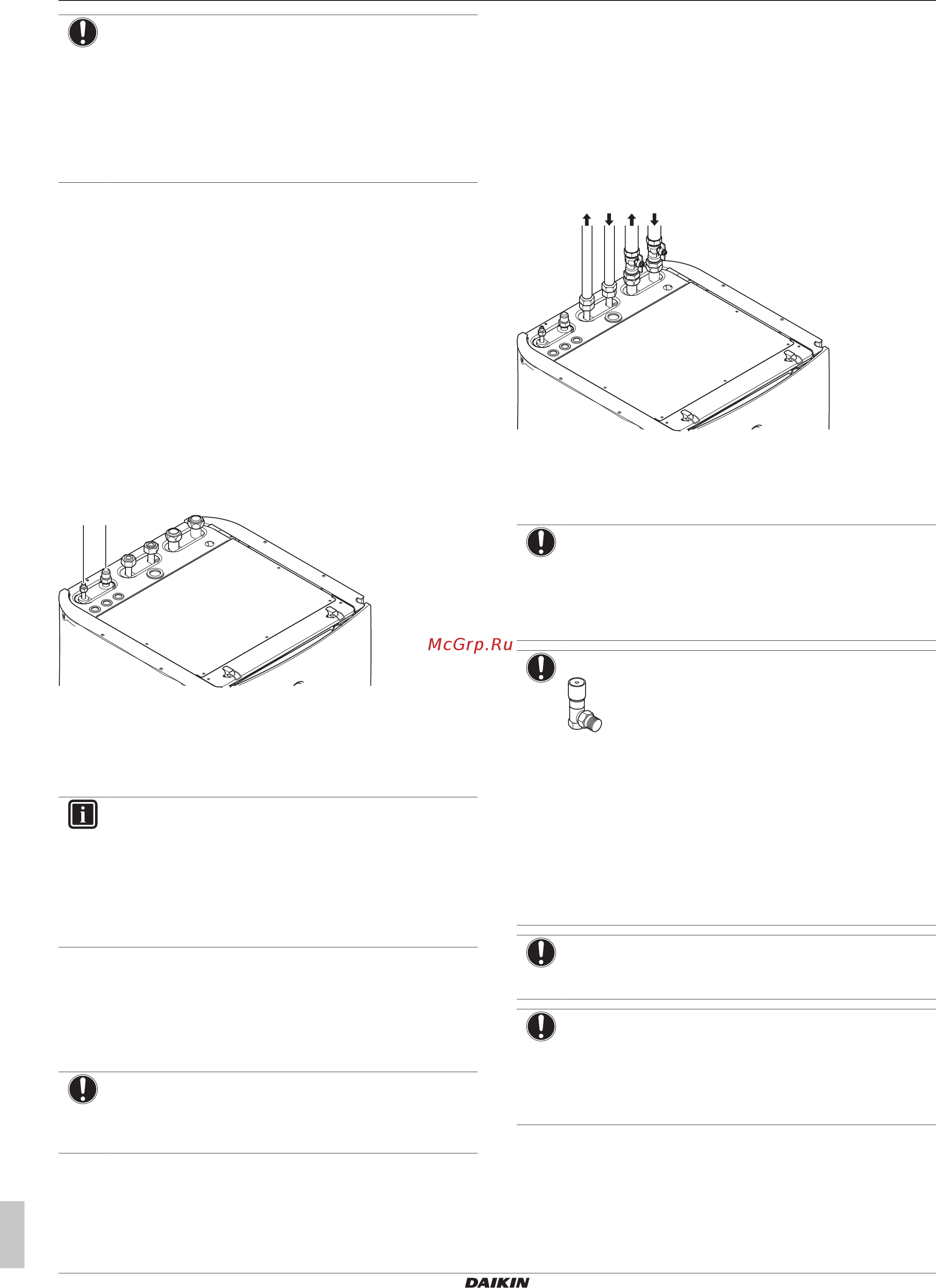

5 Монтаж трубопроводов
Руководство по монтажу
12
EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629083-1A – 2020.08
ПРИМЕЧАНИЕ
Когда управление циркуляцией в каждом или в
определенном контуре нагрева помещения
осуществляется посредством дистанционно
управляемых клапанов, важно поддерживать
минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода,
формируется ошибка расхода 7H (нет нагрева или
работы).
Дополнительная информация приведена в руководстве по
применению для установщика.
См. рекомендуемую процедуру в разделе «8.2 Перечень
проверок во время пуско-наладки» [436].
5.3 Соединение труб трубопровода
хладагента
Все указания, технические характеристики и инструкции по
монтажу см. в руководстве по монтажу наружного агрегата.
5.3.1 Соединение трубопровода хладагента
с внутренним агрегатом
1 Подсоедините жидкостный запорный клапан наружного
агрегата к соединению жидкого хладагента внутреннего
агрегата.
b
a
a Соединение жидкого хладагента
b Соединение газообразного хладагента
2 Подсоедините газовый запорный клапан наружного
агрегата к соединению газообразного хладагента
внутреннего агрегата.
ИНФОРМАЦИЯ
Если пространство для монтажа внутреннего агрегата
ограничено, можно установить дополнительный
комплект колен трубопроводов (EKHVTC), чтобы
упростить подключение к патрубкам газообразного и
жидкого хладагента внутреннего агрегата. Порядок
монтажа приведен в инструкции к комплекту колен
трубопроводов.
5.4 Присоединение трубопроводов
воды
5.4.1 Для соединения трубопроводов воды
ПРИМЕЧАНИЕ
При соединении трубопроводов НЕ прилагайте
чрезмерную силу. Деформация труб может стать
причиной неправильной работы агрегата.
Для облегчения технического обслуживания предусмотрены два
запорных клапана и один перепускной клапан избыточного
давления. Установите запорные клапаны на входе и выходе
воды для нагрева помещения. Чтобы обеспечить минимальный
расход (и предотвратить возникновение избыточного давления),
установите перепускной клапан избыточного давления на
выходе воды для нагрева помещения.
1 Установите запорные клапаны на трубопроводах воды для
нагрева помещения.
2 Наверните гайки внутреннего агрегата на запорном
клапане.
3 Подсоедините трубопроводы входа и выхода горячей воды
бытового потребления к внутреннему агрегату.
c d a b
a Выход нагревающей/охлаждающей воды
b Вход нагревающей/охлаждающей воды
c Выход горячей воды бытового потребления
d Вход холодной воды бытового потребления (подача
холодной воды)
ПРИМЕЧАНИЕ
Рекомендуется установить запорные клапаны на
соединения входа холодной воды бытового
потребления и выхода горячей воды бытового
потребления. Эти запорные клапаны приобретаются на
месте.
ПРИМЕЧАНИЕ
Перепускной клапан избыточного давления
(поставляется в качестве дополнительного
оборудования). Рекомендуется установить
перепускной клапан избыточного давления в контуре
воды для нагрева помещения.
Помните о минимальном расходе при регулировке
настройки перепускного клапана избыточного
давления. См. разделы «5.2.1 Проверка объема и
расхода воды» [411] и «8.2.1Проверка минимального
расхода» [436].
ПРИМЕЧАНИЕ
Установите клапаны для выпуска воздуха во всех
локальных верхних точках.
ПРИМЕЧАНИЕ
Клапан сброса давления (приобретается на месте) с
давлением открытия не более 10бар (=1МПа) должен
быть установлен на входе холодной воды для
бытового потребления в соответствии с применимыми
нормативными требованиями.
5.4.2 Подсоединение трубопроводов
рециркуляции
Предварительные условия: Требуется только в случае
применения рециркуляции в системе.
