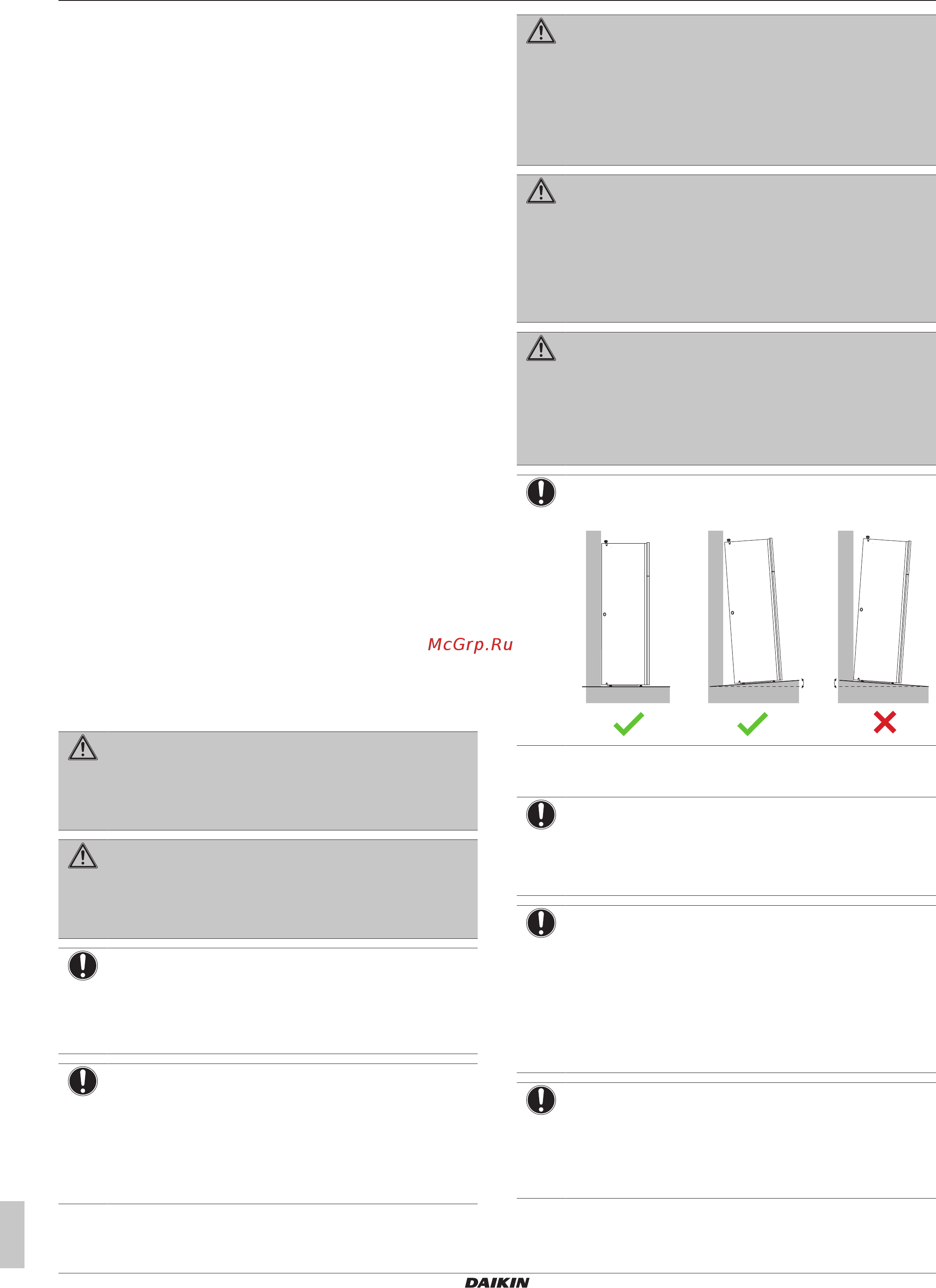

2 Меры предосторожности при монтаже
Руководство по монтажу
4
EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629083-1A – 2020.08
▪ Руководство по монтажу наружного агрегата:
▪ Инструкции по монтажу
▪ Формат: Документ (в ящике наружного агрегата)
▪ Руководство по применению для установщика:
▪ Подготовка к монтажу, практический опыт, справочная
информация,…
▪ Формат: Файлы на веб-странице http://
www.daikineurope.com/support-and-manuals/product-
information/
▪ Приложение для дополнительного оборудования:
▪ Дополнительная информация об установке
дополнительного оборудования
▪ Формат: Документ (в ящике внутреннего агрегата) + Файлы
на веб-странице http://www.daikineurope.com/support-and-
manuals/product-information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).
2 Меры предосторожности
при монтаже
Изложенные далее указания и меры предосторожности
обязательны к соблюдению.
Место монтажа (см. раздел «4.1Как подготовить место
установки» [47])
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
ПРЕДУПРЕЖДЕНИЕ
НЕ используйте повторно трубопроводы хладагента,
которые использовались с любым другим хладагентом.
Замените или тщательно очистите трубопроводы
хладагента.
ПРИМЕЧАНИЕ
▪ Необходимо обеспечить защиту трубопроводов от
физического повреждения.
▪ Прокладку трубопроводов необходимо свести к
минимуму.
ПРИМЕЧАНИЕ
▪ ЗАПРЕЩАЕТСЯ повторное использование бывших
в употреблении трубных соединений.
▪ Для проведения технического обслуживания в
обязательном порядке предусматривается
свободный доступ к трубным соединениям между
компонентами системы циркуляции хладагента.
ПРЕДУПРЕЖДЕНИЕ
При выполнении монтажа, сервисного и технического
обслуживания, а также ремонтных работ, необходимо
проследить за соблюдением инструкций Daikin и
требований действующего законодательства (напр.,
общегосударственных правил эксплуатации газового
оборудования). К указанным видам работ допускаются
только уполномоченный персонал.
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ проделывать отверстия и
подвергать воздействую огня.
▪ Любые действия по ускорению разморозки или
чистке оборудования, помимо рекомендованных
изготовителем, НЕ допускаются.
▪ Учтите, что хладагент R32 запаха НЕ имеет.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается таким образом, чтобы не
допустить механических повреждений, в помещении
указанной далее площади с хорошей вентиляцией, без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
ПРИМЕЧАНИЕ
НЕ наклоняйте агрегат вперед:
0°
1° 1°
Монтаж трубопроводов (см. раздел «5Монтаж
трубопроводов» [411])
ПРИМЕЧАНИЕ
В случае пластмассовых трубопроводов убедитесь в
том, что они не допускают диффузии кислорода
согласно стандарту DIN 4726. Диффузия кислорода в
трубы может привести к чрезмерной коррозии.
ПРИМЕЧАНИЕ
Когда управление циркуляцией в каждом или в
определенном контуре нагрева помещения
осуществляется посредством дистанционно
управляемых клапанов, важно поддерживать
минимальный расход, даже если все клапаны закрыты.
Если невозможно достичь минимального расхода,
формируется ошибка расхода 7H (нет нагрева или
работы).
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/
охлаждения помещения контролируется дистанционно
управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
