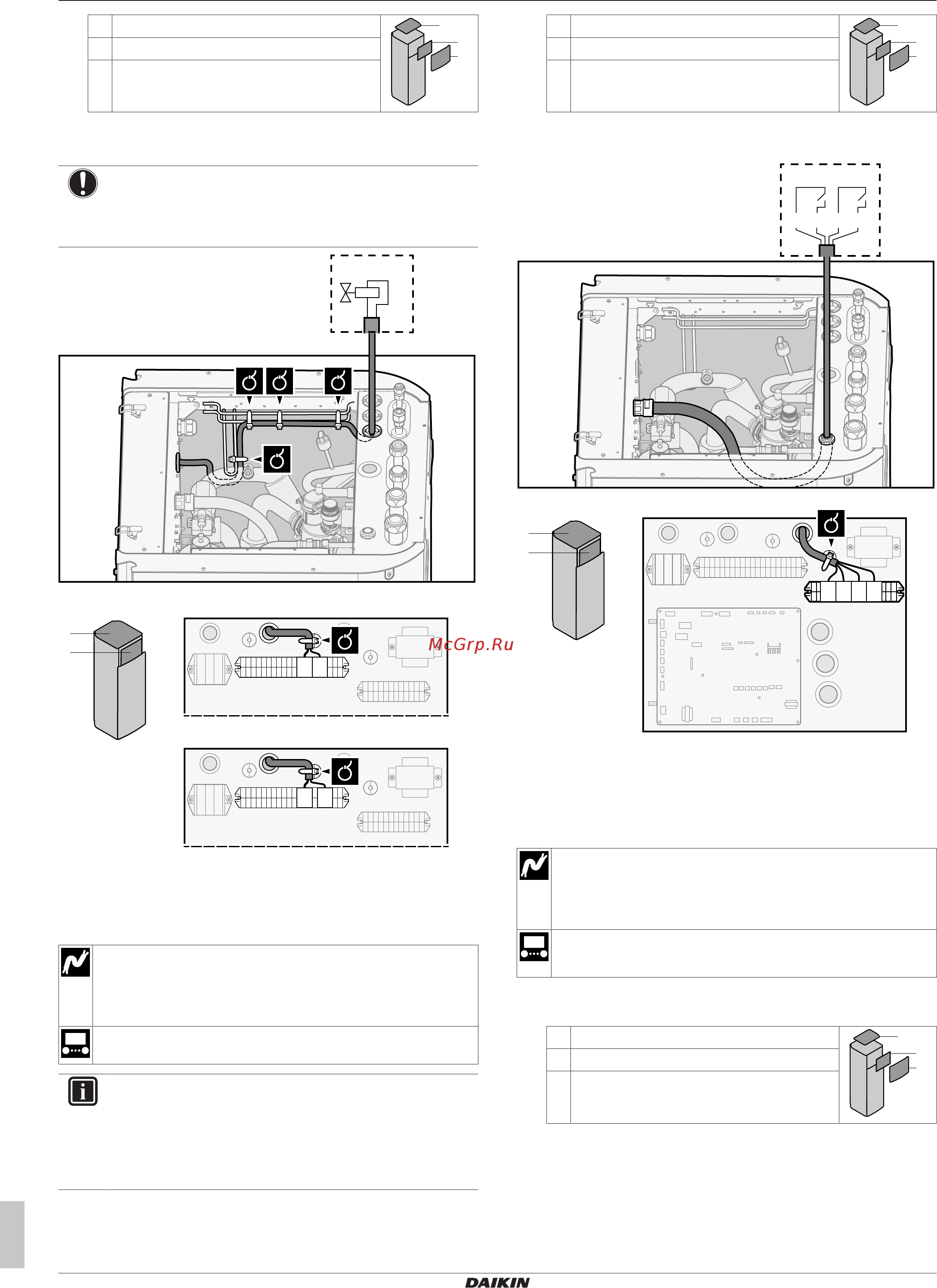

6 Подключение электрооборудования
Руководство по монтажу
18
EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629083-1A – 2020.08
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подключите кабель управления клапана к
соответствующим клеммам согласно рисунку ниже.
ПРИМЕЧАНИЕ
Проводка NC (нормально закрытого) клапана и NO
(нормально открытого) клапана подключается по-
разному.
A
M2S
B
A
B
21 28
X2M
B
21 29
X2M
NO
NC
3 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
6.3.4 Подключение электрических счетчиков
Провода: 2×0,75мм² (на каждый счетчик)
Счетчики электроэнергии: обнаружение импульсов
напряжения 12Впост. тока (напряжение подается с
печатной платы)
[9.A] Измерение энергии
ИНФОРМАЦИЯ
Если используется электрический счетчик с
транзисторным выходом, то проверьте полярность.
Положительный вывод ДОЛЖЕН быть подключен к
контактам X5M/6 и X5M/4; а отрицательный — к
контактам X5M/5 и X5M/3.
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [49]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подключите кабель счетчиков электроэнергии к
соответствующим клеммам согласно рисунку ниже.
A
6543
S3S S2S
B
A
B
X5M
3 4 5 6
3 Зафиксируйте кабель с помощью стяжек на креплениях
кабельных стяжек.
6.3.5 Подключение насоса горячей воды
бытового потребления
Провод: (2+GND)×0,75мм²
Питание насоса ГВБП. Максимальная нагрузка: 2A
(пусковой ток), 230Впеременного тока, 1A (длительный
ток)
[9.2.2] Насос рециркуляции ГВС
[9.2.3] Расписание насоса ГВБП
1 Снимите следующие элементы (см. раздел «4.2.1 Чтобы
открыть внутренний агрегат» [49]):
1 Верхняя панель
1
2
3
2 Панель интерфейса пользователя
3 Крышка верхней распределительной
коробки
2 Подсоедините кабель насоса горячей вода бытового
потребления к соответствующим контактам, как показано на
приведенном рисунке.
