6 Подключение электрооборудования
Руководство по монтажу
23
EHVH/X04+08S18+23EA/EJ3V+6V+9W
Daikin Altherma 3 R F
4P629083-1A – 2020.08
d Провода между реле и клеммной колодкой X5M
(AWG22 оранжевые)
e Провода между реле и клеммной колодкой X10M
(AWG18 красные)
B
A
B
X5M
5 6 9 10
1 2 3 4
K1A K2A
b b
X10M
a

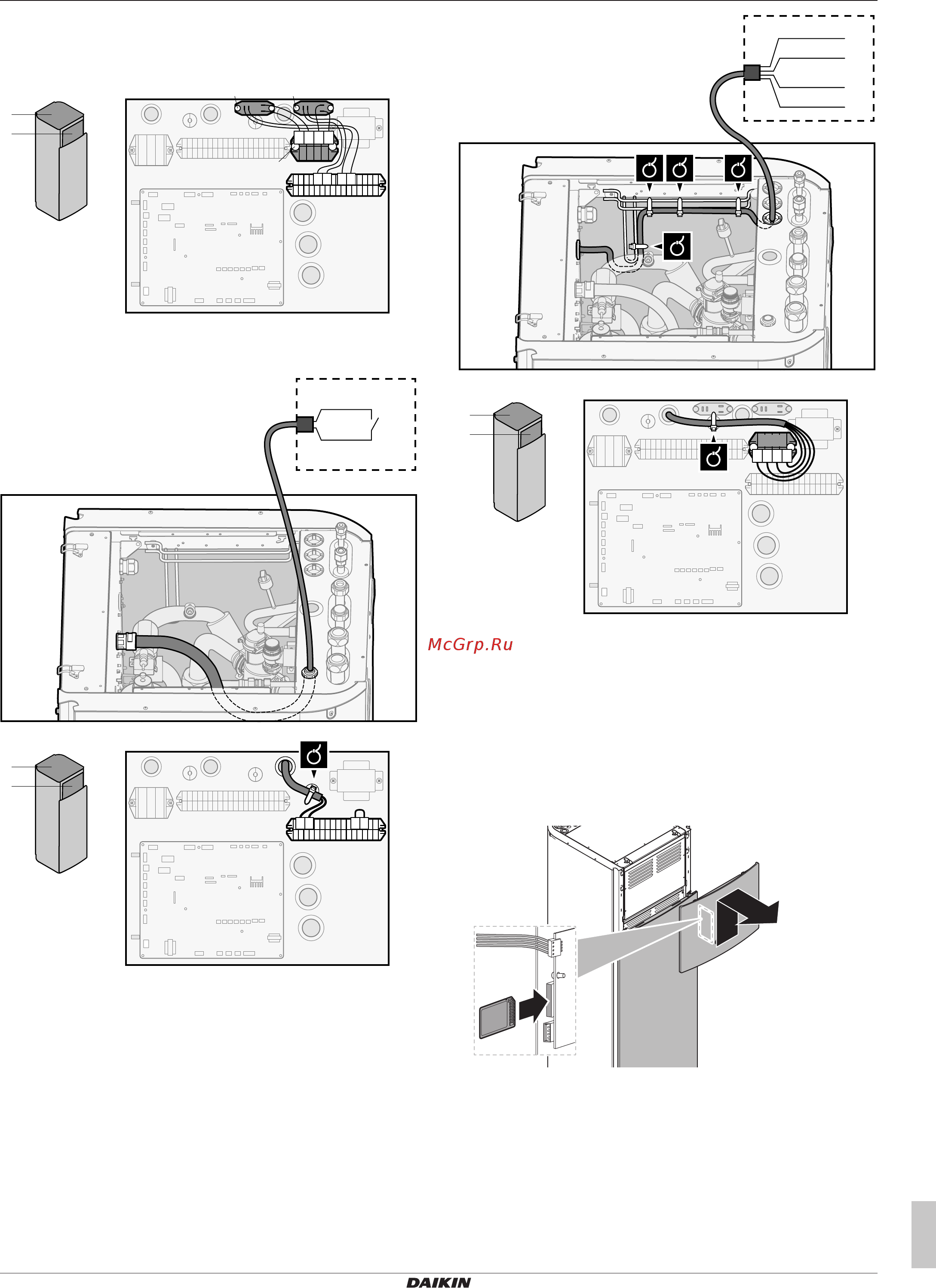

2 Подсоедините проводку низкого напряжения, как показано
ниже:
A
X5M.4
X5M.3
S4S
B
A
B
X5M
3 4 13 14
3 Подсоедините проводку высокого напряжения, как показано
ниже:
A
X10M.1
X10M.2
X10M.3
X10M.4
B
A
B
X5M
1 2 3 4
X10M
4 Зафиксируйте кабели с помощью стяжек на креплениях
кабельных стяжек. При необходимости закрепите слишком
длинный кабель кабельной стяжкой.
6.3.12 Подсоединение модуля беспроводной
сети (поставляется в качестве
принадлежности)
1 Вставьте плату управления для беспроводной сети в слот
для платы на интерфейсе пользователя внутреннего
агрегата.
1
2
6.4 После подключения
электропроводки к внутреннему
агрегату
Чтобы не допустить попадания воды в распределительную
коробку, загерметизируйте отверстие для ввода проводки
низкого напряжения герметизирующей лентой (поставляется в
качестве дополнительного аксессуара).
