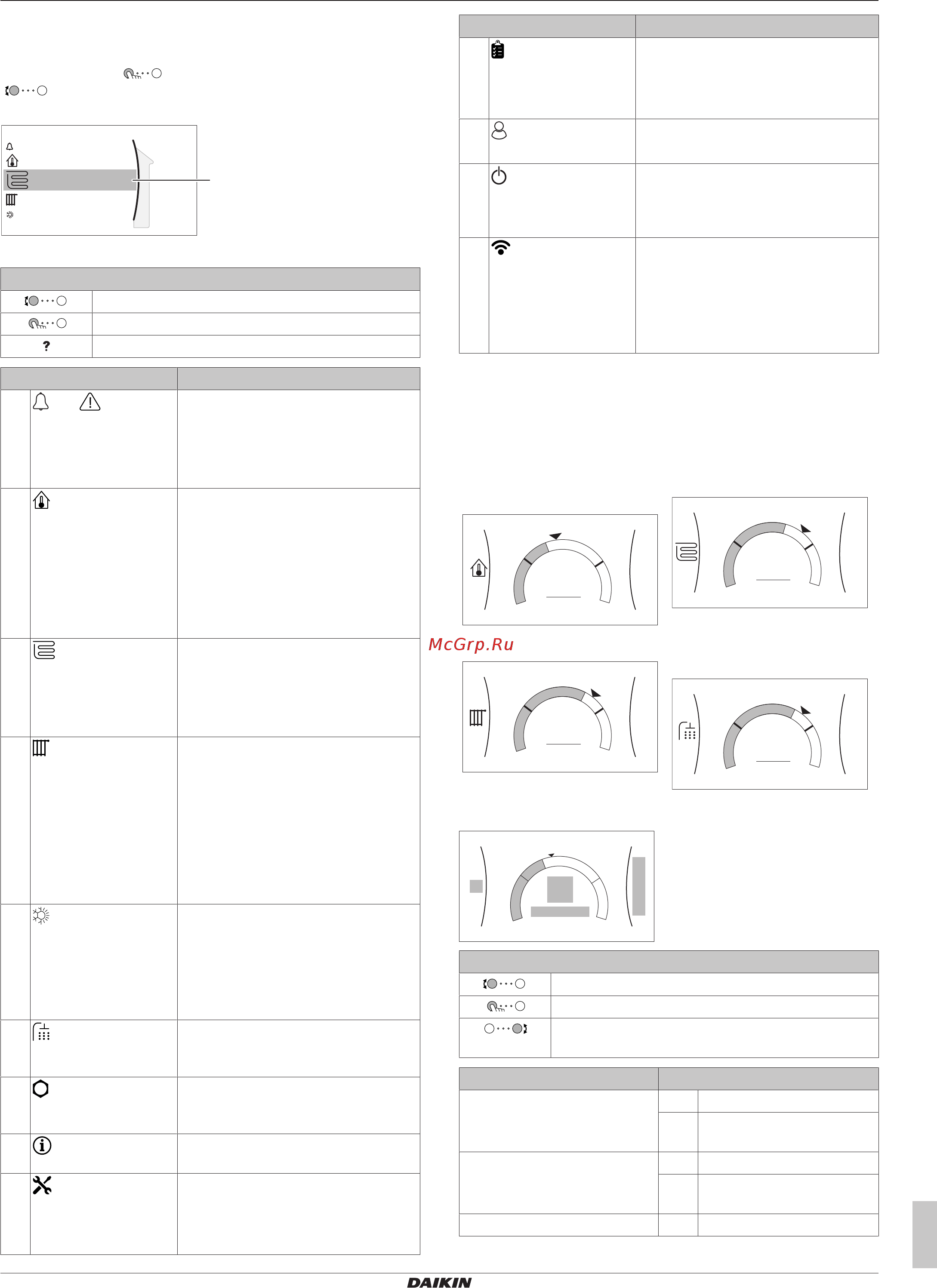

4 Операция
Руководство поэксплуатации
7
EHVZ04+08S18+23EA6V+9W
Daikin Altherma 3 R F
4P629089-1 – 2020.08
4.2.2 Экран главного меню
Чтобы открыть экран главного меню, находясь на главном
экране, нажмите ( ) или поверните левый наборный диск
( ). Из главного меню можно переходить в разные экраны
уставок и подменю.
a
2
Главная зона
Дополнительная зона
Помещение
Сбой
Нагрев/охлаждение помещения
a Выбранное подменю
Возможные действия на этом экране
Переход через список.
Вход в подменю.
Активация/отключение навигационной цепочки.
Подменю Описание
[0]
или Сбой
Ограничение: Отображается только
при неисправности.
Подробнее см. раздел
«7.1Отображение текста справки в
случае неисправности» [416].
[1]
Помещение
Ограничение: Отображается только
в том случае, если внутренний
агрегат работает под управлением
специального интерфейса для
выбора комфортных условий (в
качестве комнатного термостата
используется BRC1HHDA).
Задание температуры в помещении.
[2]
Главная зона
Отображается соответствующий
символ для типа нагревательного
прибора в основной зоне.
Задание температуры воды на
выходе для основной зоны.
[3]
Дополнительная
зона
Ограничение: Отображается только
в том случае, если имеются две
зоны температуры воды на выходе.
Отображается соответствующий
символ для типа нагревательного
прибора в дополнительной зоне.
Задание температуры воды на
выходе для дополнительной зоны
(при ее наличии).
[4]
Нагрев/
охлаждение
помещения
Отображается соответствующий
символ для вашего агрегата.
Переключение агрегата в режим
нагрева или охлаждения. На
моделях только с нагревом вы не
можете изменить режим.
[5]
Бак ГВС
Задание температуры в резервуаре
горячей воды бытового
потребления.
[7]
Пользоват.
настройки
Доступ к таким пользовательским
настройкам, как режим выходных и
тихий режим.
[8]
Информация
Отображаются данные и
информация о внутреннем агрегате.
[9]
Настройки
установщика
Ограничение: Только для
установщика.
Доступ к дополнительным
настройкам.
Подменю Описание
[A]
Пуско-наладка
Ограничение: Только для
установщика.
Выполнение испытаний и
технического обслуживания.
[B]
Пользоват.профиль
Изменение профиля активного
пользователя.
[C]
Эксплуатация
Включение или выключение
функции нагрева/охлаждения и
подготовки горячей воды бытового
потребления.
[D]
Беспроводной
шлюз
Ограничение: Отображается,
только если установлен модуль
беспроводной связи.
Содержит настройки для
конфигурирования приложения
Daikin Residential Controller.
4.2.3 Экран уставок
Экран уставок отображается для экранов, описывающих
компоненты системы, которым требуется значение уставки.
Примеры
[1] Экран температуры в
помещении
+
–
21°C
1
Помещение
[2] Экран главной зоны
+
–
35°C
2
Главная зона
[3] Экран дополнительной зоны
+
–
45°C
3
Дополнительная зона
[5] Экран температуры в
резервуаре
+
–
50°C
5
Бак ГВС
Значение
a1
d
+
–
d
e
d
e
c
a2
b1
b2
Возможные действия на этом экране
Переход через список подменю.
Переход в подменю.
Регулировка и автоматическое применение
требуемой температуры.
Позиция Описание
Минимальный предел
температуры
a1 Фиксируется агрегатом
a2 Ограничивается
установщиком
Максимальный предел
температуры
b1 Фиксируется агрегатом
b2 Ограничивается
установщиком
Текущая температура c Измеряется агрегатом
