13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ ЛЮБЫХ РЕМОНТНЫХ И СЕРВИСНЫХ РАБОТ УБЕДИТЕСЬ, ЧТО ПИЛА ВЫКЛЮЧЕНА И

ОТСОЕДИНЕНА ОТ РОЗЕТКИ.

ПРЕДУПРЕЖДНИЕ: ПРИМЕНЯЙТЕ ТОЛЬКО ПИЛЬНЫЕ ДИСКИ ДЛЯ ПОПЕРЕЧНОГО ПИЛЕНИЯ. ИСПОЛЬЗУЯ ПИЛЫ С

ТВЕРДОСПЛАВНЫМИ РЕЗЦАМИ. УБЕДИТЕСЬ, ЧТО ПРОФИЛЬ УГЛА ЗАТОЧКИ ОТРИЦАТЕЛЬНЫЙ.

13.1. Замена пильного диска. (См.п. 8.3.)

При пилении заготовок с затупленными режущими

кромками пильного диска возникает повышенная нагрузка на двигатель и

передаточный механизм пилы, а также ухудшается качество распиленной поверхности. Пиление пильным диском, имеющим

механические повреждения (трещины, сколы напаянных пластин и т.п.), может привести к травмам или поломке пилы.

Периодически проводите диагностику пильного диска и своевременно заменяйте его. Перед установкой нового

пильного диска

необходимо проверить его целостность и соответствие техническим характеристикам для данного типа пилы. Установку и

демонтаж пильного диска производите в соответствии с п. 8.3.

13.2. Замена пылеотбойника

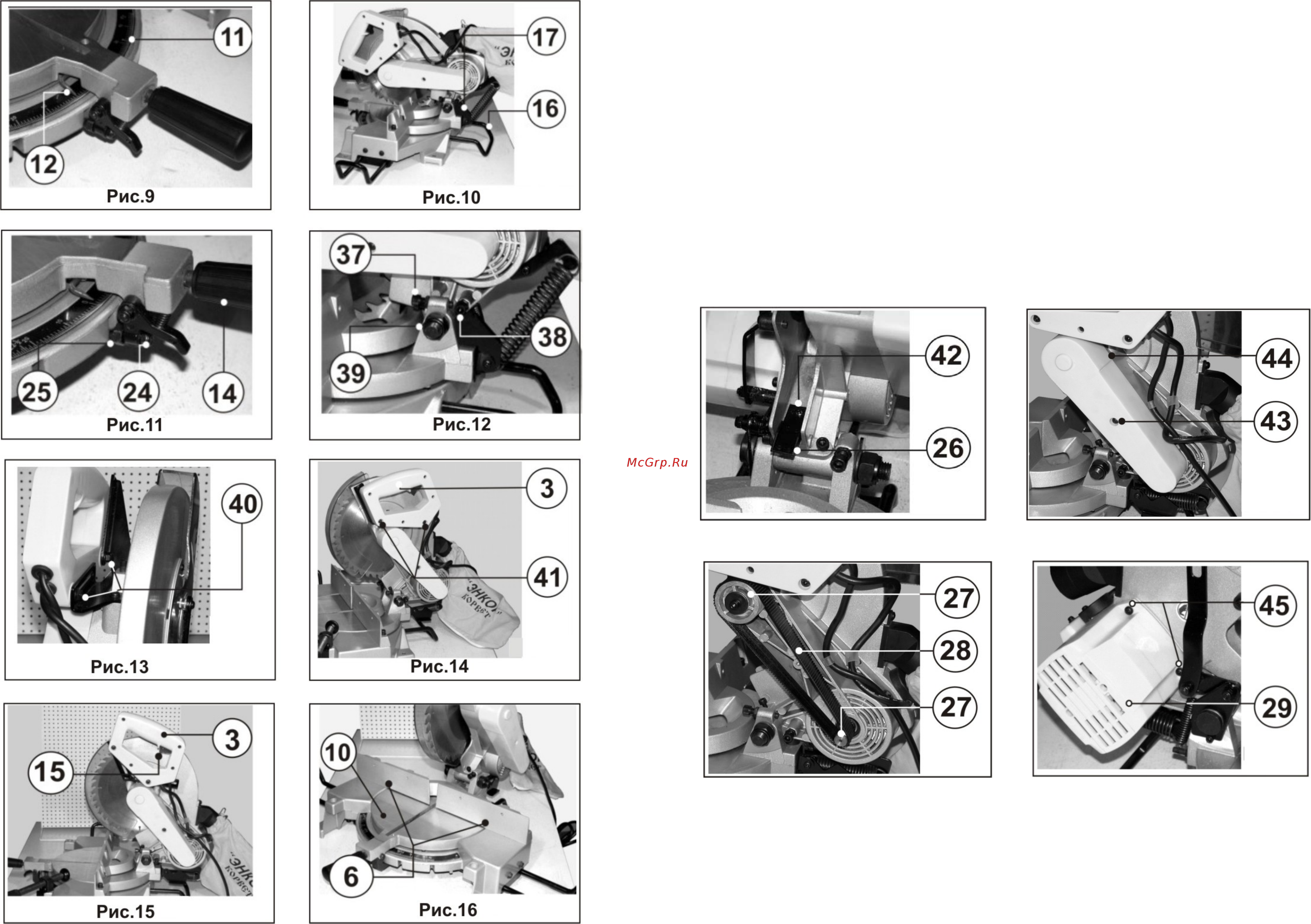

Если когда - либо возникнет необходимость замены пылеотбойника (26), Рис. 26, снимите пильный диск. Вывинтите винт (42),

смените пылеотбойник (26).

13.3. Замена ремня

В случае необходимости замену ремня производите следующим

образом:

Вывинтите винт (43), Рис. 27. Снимите кожух (44) ремня.

Снимите старый ремень (28) и проверьте чистоту шкивов (27), Рис.28.

Установите новый ремень (28), Рис. 28, вращая шкивы (27) мотора и шпинделя. Вращайте шкивы (27) до тех пор, пока ремень

(28), будет полностью установлен в пазы шкивов, Рис.28. (При установке ремня следите за тем, чтобы продольные «гребни»

ремня укладывались в

«ручьи» шкивов без смещения).

После установки ремня (28), Рис.28, возвратите на место кожух ремня и закрепите его винтом (43), Рис.27.

Рис.26 Рис.27

Рис.28 Рис.29
