12
.
12.7. Пиление профиля

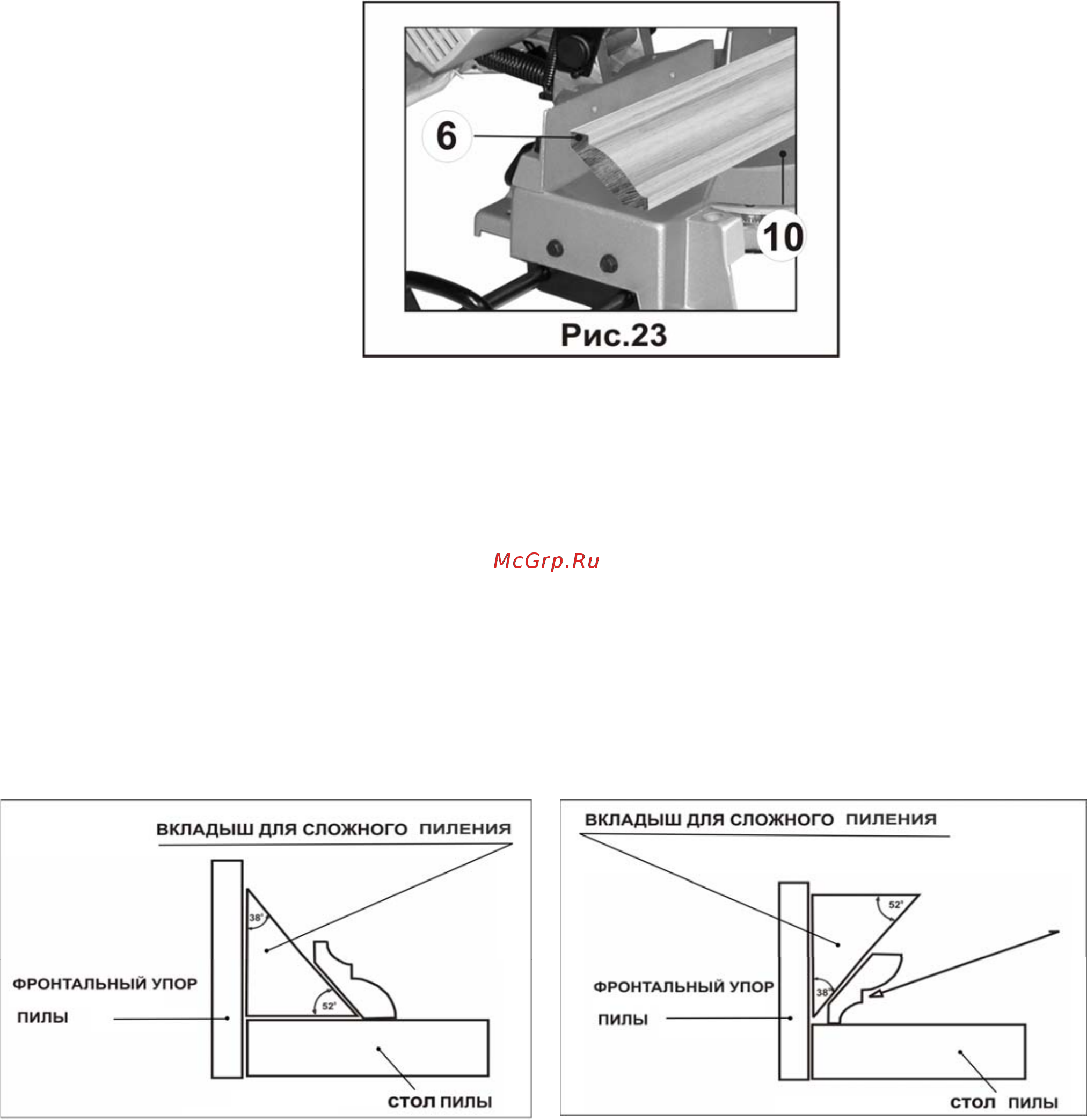

12.7.1. Существуют несколько методов пиления профиля с помощью этой пилы. Метод, показанный на Рис. 23, показывает
контактные поверхности (поверхности, примыкающие к потолку и стене) плотно прижатыми к фронтальному упору (6) и
столу пилы (10), Рис.23. Этот метод удобен при выполнении небольшого объема работ, но не практичен для работы в
производственных масштабах
, поскольку удерживать деталь в таком положении нелегко.
12.7.2. Выполняя большое количество повторяющихся пропилов профиля, рекомендуем использовать вкладыши,
показанные на Рис. 24, 25. Большинство профилей такого вида имеют контактные поверхности под углом 52 и 38 градусов к
тыльной поверхности профиля, и эти углы необходимо учитывать при обработке поверхности вкладыша. Для профиля с
различными углами, необходимо изготовить
соответствующие вкладыши.
12.7.3. На Рис. 24 показан вкладыш, прикрепленный к фронтальному упору пилы; при этом, лицевая сторона вкладыша
устанавливается от верхней части фронтального упора с уклоном наружу к поверхности стола. При таком положении
вкладыша профиль помещают на стол в перевернутом положении. Это значит, что поверхность профиля, контактирующая с
потолком, прижата к столу.
12.7.4. На Рис. 25 показан вкладыш, прикрепленный к фронтальному упору пилы таким образом, что уклон направлен
внутрь от верхней части вкладыша к нижней. При таком положении вкладыша профиль помещают на стол так, как если бы
он был прибит между потолком и стеной.
Варианты использования вкладышей для профиля, если стык должен быть плотно подогнан в углу или взаимно пригнан
Рис. 24
Рис. 25
9
10.6. Задний упор. ручка для переноса
Ручка для переноса (16), Рис.10, служит также для предотвращения опрокидывания пилы назад при возврате пилы в верхнее
положение после окончания пиления. Для наибольшей эффективности ручку для переноса (упор) (16), Рис.10, необходимо
выдвинуть максимально.
11. РЕГУЛИРОВКА
11.1. Регулировка базовых
фиксаторов
11.1.1. Поверните стол (10), Рис.1, на 0
о
, в положение прямого пиления и, убедившись в том, что плунжер (13), Рис.3,
установлен в фиксатор 0
о
, затяните ручку фиксации (14), Рис.11.
11.1.2. Сделайте пропил на обрезке дерева.
11.1.3. С помощью угольника проверьте соответствие пиления 90
о
.
11.1.4. Если необходима регулировка, ослабьте ручку фиксации поворотного стола (14), Рис.11, на один оборот. Ослабив
контргайку (24), вращайте эксцентриковую гайку (25) влево или вправо, затем затяните контргайку (24).
11.1.5. Сделайте еще одно пробное пиление. Если необходима дополнительная регулировка, повторите процедуру еще раз.
11.1.6. Регулировка положения 0
о
обеспечивает одновременно регулировку положений 22,5
о
и 45
о
вправо или влево.
11.2. Регулировка нижнего предела рабочего хода
При выполнении этой регулировки отключите пилу от сети и опустите диск максимально вниз.
Нижний предел рабочего хода пилы регулируется с целью предотвращения контакта пильного диска с металлическими
деталями пилы.
Глубина пиления контролируется моментом касания конца стопорного винта (37) упора (38), Рис. 12, при опущенной пиле. При
необходимости регулировки ослабьте контргайку (39) и вращайте стопорный винт (37). Затяните контргайку (39).
Вращая пильный диск рукой, убедитесь в отсутствии контакта зубьев с металлической поверхностью.
11.3. Изменение положения рукоятки
Положение рукоятки (3) пилы, Рис.41, может быть изменено для удобства работающего с ослаблением 2 гаек (40), Рис. 13, и
2-х винтов (41), Рис.14.
Переведите рукоятку (3), Рис.14, в
желаемое положение и затяните пары гаек и винтов.
На Рис. 14 показана рукоятка (3) в нижнем положении, которое оптимально при установке пилы на верстак или подставку.
На Рис. 15 показаны курковый выключатель (15) и рукоятка (3) в верхнем положении, которое оптимально при работе пилы на
низких основаниях.
Рукоятка (3) может быть установлена в любое промежуточное положение между крайними верхним и нижним в зависимости от
желания работающего.
11.4. Установка фронтального упора под углом 90
о
к пильному диску
Если фронтальный упор (6), Рис. 16, был снят с основания пилы, его необходимо установить под углом 90
о
к пильному диску.
Поместите угольник одной стороной плотно к фронтальному упору (6), а другой - к прорези в столе, Рис.16. Установите
фронтальный упор под углом 90
о
к прорези в столе. Затяните четыре винта. ПОМНИТЕ: после установки фронтального упора
под углом 90
о
к прорези в столе (10) может потребоваться дополнительная регулировка, уже описанная в разделе 11.1.
