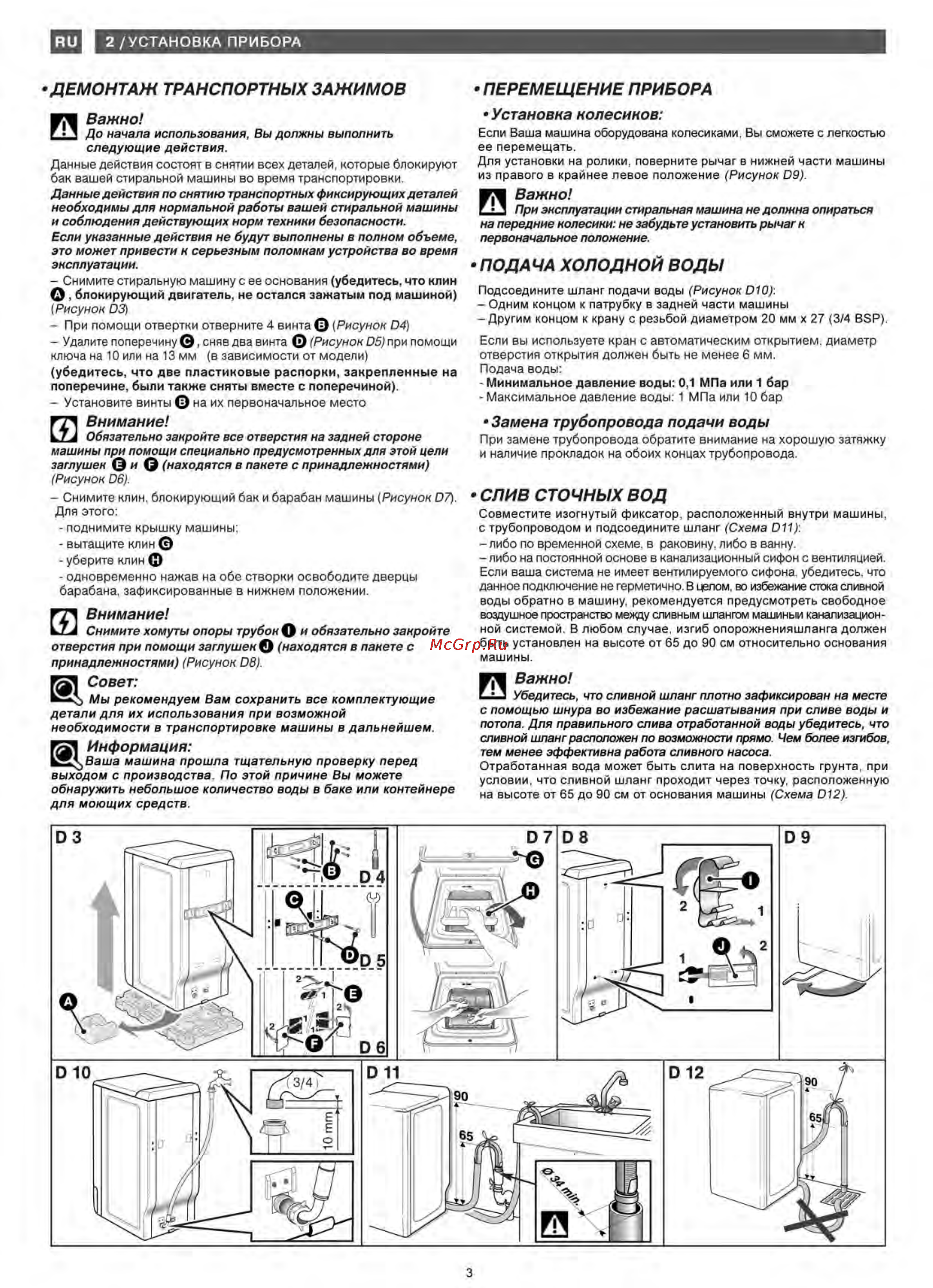

RUB 2 УСТАНОВКА ПРИБОРА ДЕМОНТАЖ ТРАНСПОРТНЫХ ЗАЖИМОВ И Важно До начала использования Вы должны выполнить следующие действия Данные действия состоят в снятии всех деталей которые блокируют бак вашей стиральной машины во время транспортировки Данные действия по снятию транспортных фиксирующих деталей необходимы для нормальной работы вашей стиральной машины и соблюдения действующих норм техники безопасности Если указанные действия не будут выполнены в полном объеме это может привести к серьезным поломкам устройства во время эксплуатации Снимите стиральную машину с ее основания убедитесь что клин О блокирующий двигатель не остался зажатым под машиной Рисунок 03 При помощи отвертки отверните 4 винта 0 Рисунок 04 Удалите поперечину сняв два винта О Рисунок 05 при помощи ключа на 10 или на 13 мм в зависимости от модели убедитесь что две пластиковые распорки закрепленные на поперечине были также сняты вместе с поперечиной Установите винты 0 на их первоначальное место Е Внимание Обязательно закройте все отверстия на задней стороне машины при помощи специально предусмотренных для этой цели заглушек0и0 находятся в пакете с принадлежностями Рисунок Об Снимите клин блокирующий бак и барабан машины Рисунок 07 Для этого поднимите крышку машины вытащите клин уберите клин одновременно нажав на обе створки освободите дверцы барабана зафиксированные в нижнем положении Н Внимание Снимите хомуты опоры трубок О и обязательно закройте отверстия при помощи заглушек 0 находятся в пакете с принадлежностями Рисунок 08 31 Совет К Мы рекомендуем Вам сохранить все комплектующие детали для их использования при возможной необходимости в транспортировке машины в дальнейшем ДЧ Информация 2 Ваша машина прошла тщательную проверку перед выходом с производства По этой причине Вы можете обнаружить небольшое количество воды в баке или контейнере для моющих средств ПЕРЕМЕЩЕНИЕ ПРИБОРА Установка нолесинов Если Ваша машина оборудована колесиками Вы сможете с легкостью ее перемещать Для установки на ролики поверните рычаг в нижней части машины из правого в крайнее левое положение Рисунок D9 И Важно При эксплуатации стиральная машина не должна опираться на передние колесики не забудьте установить рычаг к первоначальное положение ПОДАЧА ХОЛОДНОЙ ВОДЫ Подсоедините шланг подачи воды Рисунок D10 Одним концом к патрубку в задней части машины Другим концом к крану с резьбой диаметром 20 мм х 27 3 4 BSP Если вы используете кран с автоматическим открытием диаметр отверстия открытия должен быть не менее 6 мм Подача воды Минимальное давление воды 0 1 МПа или 1 бар Максимальное давление воды 1 МПа или 10 бар Замена трубопровода подачи воды При замене трубопровода обратите внимание и наличие прокладок на обоих концах трубопровода на хорошую затяжку СЛИВ сточных вод Совместите изогнутый фиксатор расположенный с трубопроводом и подсоедините шланг Схема D11 внутри машины либо по временной схеме в раковину либо в ванну либо на постоянной основе в канализационный сифон с вентиляцией Если ваша система не имеет вентилируемого сифона убедитесь что данное подключение не герметично В целом во избежание стока сливной воды обратно в машину рекомендуется предусмотреть свободное воздушное пространство между сливным шлангом машиныи канализацион ной системой В любом случае изгиб опорожненияшланга должен быть установлен на высоте от 65 до 90 см относительно основания машины И Важно Убедитесь что сливной шланг плотно зафиксирован на месте с помощью шнура во избежание расшатывания при сливе воды и потопа Для правильного слива отработанной воды убедитесь что сливной шланг расположен по возможности прямо Чем более изгибов тем менее эффективна работа сливного насоса Отработанная вода может быть слита на поверхность грунта при условии что сливной шланг проходит через точку расположенную на высоте от 65 до 90 см от основания машины Схема D12
