7.3 РЕКОМЕНДАЦИИ РЕМОНТНЫМ
СЛУЖБАМ
Регулировка для различных давлений газа
Еслипроизведенарегулировканаиспользованиегазадругого
давления,мастеробязансделатьотметкувталонеустановки
гарантийнойкарты.
Мастеробязанпроверитьгерметичостьприборавсоответствии
с технологическими инструкциямигазоснабжающей
организации.
Дляработынадругомвиде(давлении)газанадозаменить
сопла горелокивинтымалогорасхода(ВМР) в кранах
итерморегуляторе.Сопла и ВМР имеютмаркировку и
устанавливаютсясогласнотаблице1.
Замена сопла горелки стола

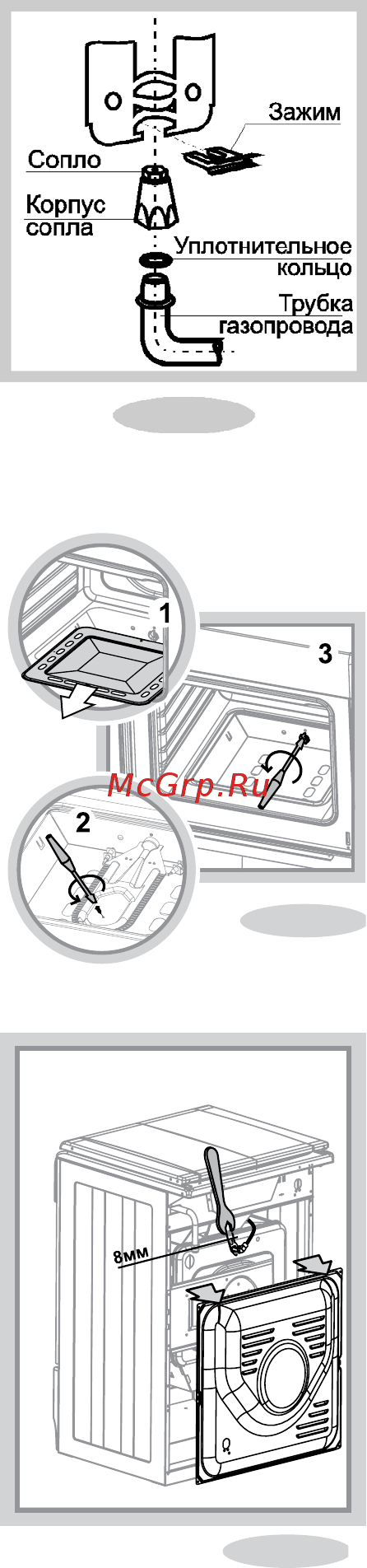

Длязаменысоплавгорелке“Gefest4”(рис.17):
- Снятьрешеткуигорелки.
- Отвернутькрепежныевинтыиподнятьстол.
- Сжатьидостатьзажим,затемснятькорпуссопластрубыгазопровода.
- Вывернутьсоплоизаменитьнановое.
-
Сборкупроизвестивобратнойпоследовательности.
ВАЖНО! УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ СБОРКЕ С
ГАЗОПРОВОДОМДОЛЖНОНАХОДИТЬСЯВКОРПУСЕСОПЛА.
ДлязаменысоплавгорелкеSabaf,Somipress,
Gefest5необходимо:
- снятьрешетку
- снятьсгорелкишляпкусосмесителем
- торцевымгаечнымключом(S=7мм, для Gefest 5 S=8мм)
выкрутитьизаменитьсопло
- сборкупроизвестивобратнойпоследовательности.
Замена сопла горелки духовки (рис.18)
- снятьднодуховки.
- вывернутьвинткреплениягорелки.
- снятьгорелкускорпуса
- торцевымгаечнымключом(S=8мм)выкрутитьизаменить
сопло.
- сборкупроизвестивобратнойпоследовательности.
Замена сопла горелки гриль
Есливозможендоступкплитесобратнойстороны:
- припомощиключавыкрутитьизаменитьсопло(рис.19)
Еслидоступзатруднен,нужно:
- вывернутьвинткрепленияжарочнойгорелки.
-
снятьгорелкускорпуса,чтобыобеспечитьдоступксоплу.
- торцевымгаечнымключом(S=8мм)
выкрутитьизаменитьсопло.
- сборкупроизвестивобратнойпоследовательности.
Регулировка винтов малого расхода (ВМР) ТУПа и
кранов с безопасностью горелок стола и духовки.
При переводеплиты на другойвид газа(давление)после
замены сопел горелокнеобходимо отрегулировать ВМР.
Дляэтогонеобходимозажечьгорелку,перевестиручку
кранавположение«малоепламя»,снятьручки,воротники,
панельиотверткой,вращаяВМР,добитьсяминимального,но
устойчивогопламенигорелки(длинапламенидолжнасоставлять
4…6мм). Правильность настройки проверяетсябыстрым
поворотомручкикранаизположения«максимальноепламя»в
положение«малоепламя».Пламяприэтомнедолжногаснуть.
Замена винтов малого расхода (ВМР) в обычных кранах горелок стола.
Припереводеплитынадругойвидгаза(давление)необходимоснятьручкикранов,воротникиипанель.
Спомощьюрожковогоключа(S=9мм)отвернутьВМРизаменить,затянувключомдоупора.
22
6100.00.0.000 РЭ
Рис.19
Рис.18
Рис.17
