ЭЛЕКТРИЧЕСКОЕ
ПОДКЛЮЧЕНИЕ
1/ УСТАНОВКА ВАШЕГО ПРИБОРА
A
A
A
A
Сечение используемого кабеля

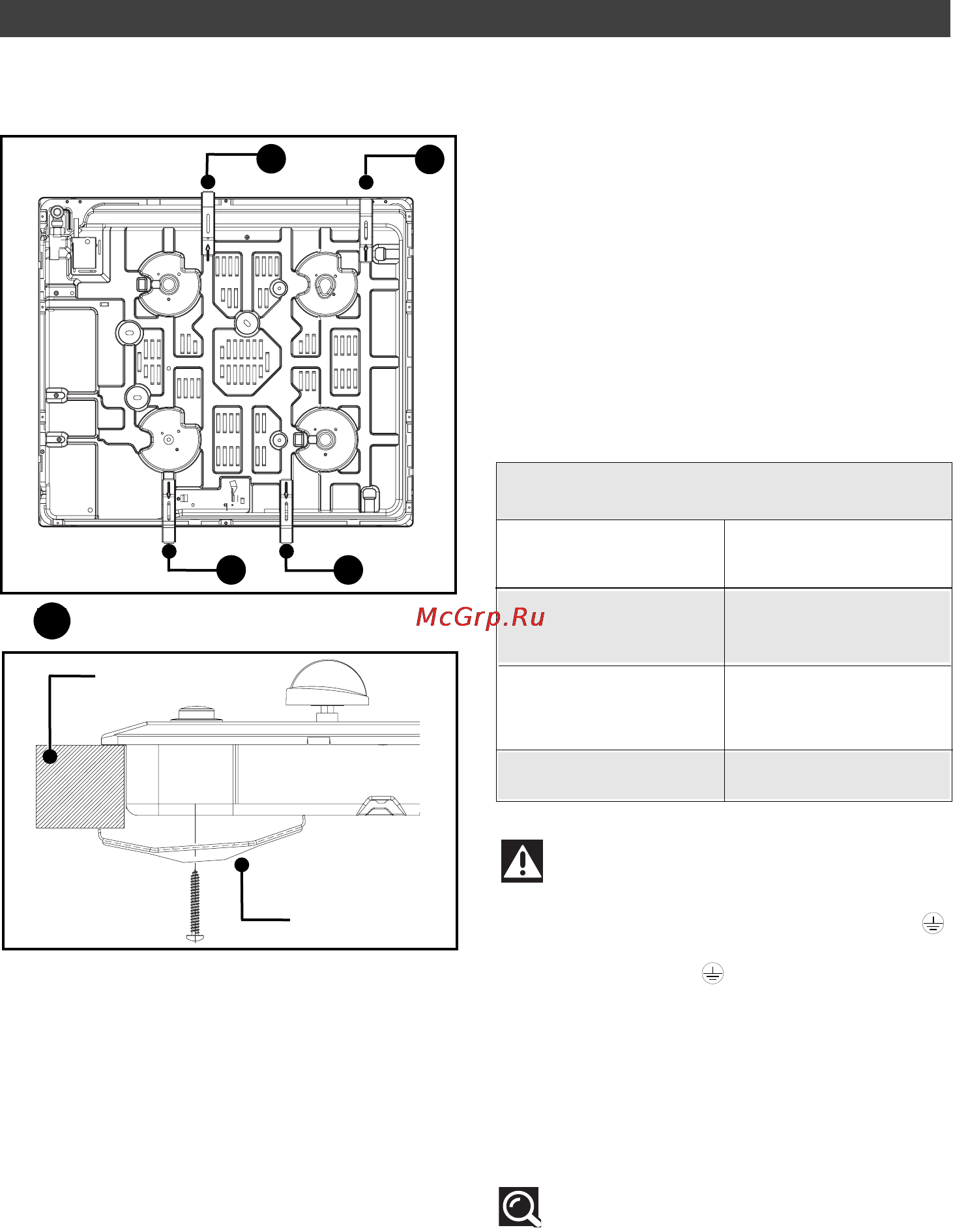

Рис. 01
Рис. 02
Фиксирующая
лапка
Вид корпуса снизу
•
СОВЕТЫ ПО ВСТРАИВАНИЮ
Фиксирующая лапка
A
7
Кабель
H05V2V2F – T90
Сечение проводников
в мм
2
Предохранитель
220-240В ~ – 50 Гц
Газ и смешанный тип
3 проводника,
из которых 1 -
заземляющий
1
10 A
•
Мебель
Расположите варочную поверхность в выемку
в мебели, немного потянув её к себе.
Расставьте на места головки конфорок, крышки
конфорок и решётки-подставки под кастрюли.
Подсоедините варочную поверхность к газу (см.
раздел «Подключение к источнику газа») и к
электросети (см. раздел «Электрическое
подключение»).
Вы можете заблокировать поверхность по
вашему желанию с помощью фиксирующих
лапок, поставляемых в комплекте с винтами
(
рис. 02), устанавливаемых по углам корпуса.
Используйте отверстия, специально
предусмотренные для этого и обозначенные
на рисунке выше (рис. 01).
Перестаньте закручивать винт тогда, когда
фиксирующая лапка начнёт деформироваться.
Не пользуйтесь при этом гайковёртом.
Совет.
Чтобы в будущем было легко найти
характеристики вашего прибора, сове-
туем вам записать их на страничке «
Гарантийное обслуживание и связь с
потребителями» (На этой страничке
также объясняется где можно найти эти
характеристики на вашем приборе).
Внимание
Заземленный провод (зелёно-жёлтый)
соединяется с заземляющим зажимом
прибора и должен быть соединён с зазем-
ляющим зажимом установки.
Предохранитель устройства должен
быть рассчитан на 10 А.
Если кабель питания повреждён, его
следует заменить другим кабелем или
специальным комплектом, имеющимся в
распоряжении производителя или его
службы гарантийного обслуживания.
В комплект вашей варочной поверхности
входит шнур питания (тип HO5V2V2F – T90,
сечение 1 мм
2
) с 3 токопроводящими жилами (
фаза+земля+нейтраль) № SAV : 77X3767
(6470.1516), который следует подключить к
однофазной сети 220-240В~ с помощью
розетки фаза+земля+стандартная нейтраль
CEI 60083 или посредством всеполюсного
размыкающего устройства с расстоянием
между контактами минимум 3,5 мм.
После установки прибора к розетке должен
остаться свободный доступ.
