7

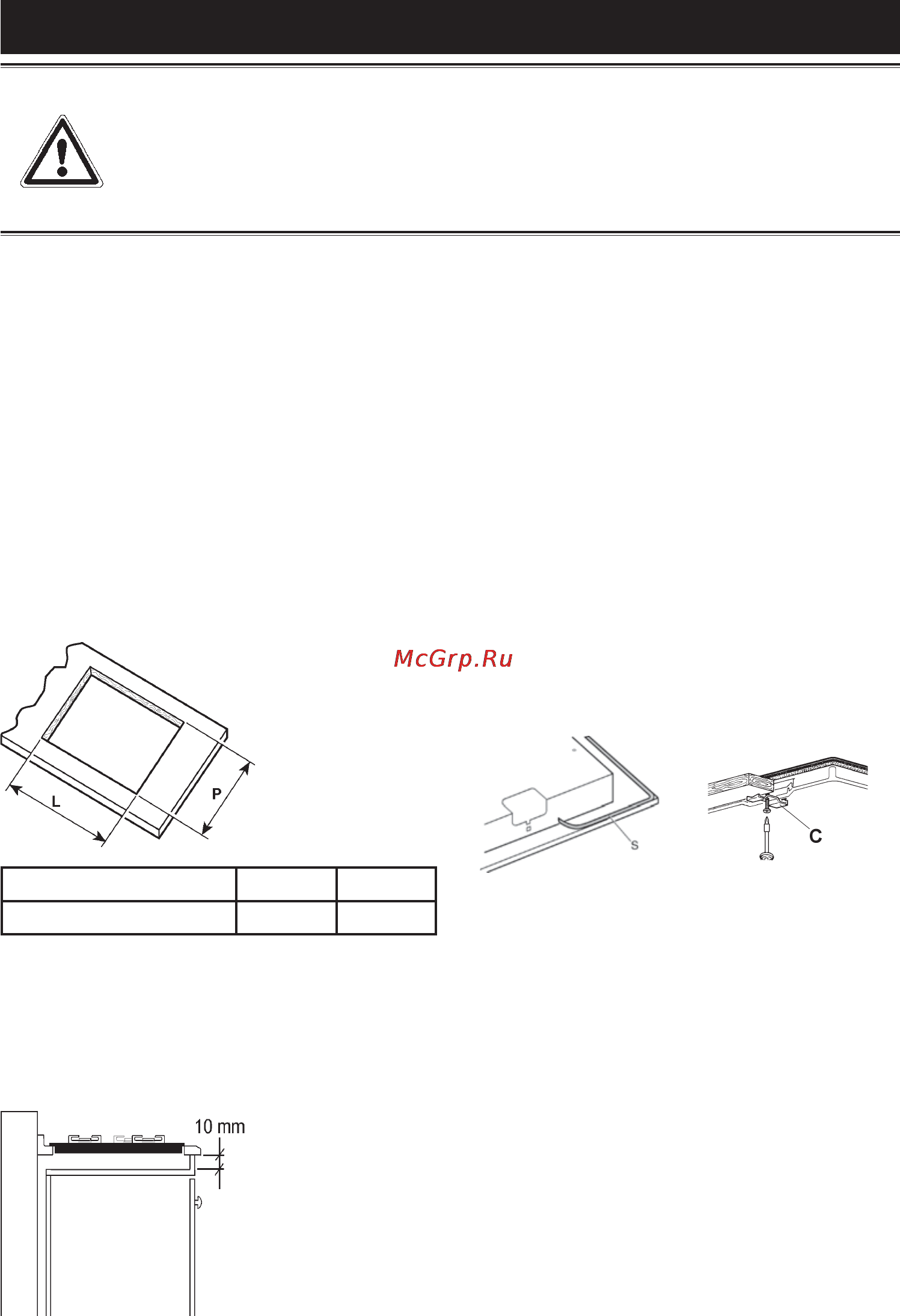

УСТАНОВКА
МОДЕЛЬ L (мм)P (мм)
TE1074X 560 480
Рис.5 Рис.6
ИНСТРУКЦИИ ДЛЯ УСТАНОВЩИКА
Рис.3
ВАЖНЫЕ ПРИМЕЧАНИЯ:
НИЖЕУКАЗАННЫЕ ОПЕРАЦИИ ДОЛЖЕН ВЫПОЛНЯТЬ ТОЛЬКО КВАЛИФИЦИ-
РОВАННЫЙ ПЕРСОНАЛ В СООТВЕТСТВИИ С ДЕЙСТВУЮЩИМИ ПРАВИЛАМИ.
ФИРМА-ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ТРАВМЫ ЛЮ-
ДЕЙ И ЖИВОТНЫХ ИЛИ ПОВРЕЖДЕНИЯ ИМУЩЕСТВА В РЕЗУЛЬТАТЕ НЕВЫ-
ПОЛНЕНИЯ ДАННЫХ ПОЛОЖЕНИЙ.
Установка панели
Устройство разработано для встраивания в
теплоустойчивые части мебели.
Стенки мебели должны выдерживать
температуру
в 75°С, а не только комнатную.
Газовая печь оборудована защитой от
перегревания типа Х, поэтому устройство можно
устанавливать рядом со шкафами, при условии,
что высота шкафа не превышает высоту плиты.
Не допускается установка оборудования рядом
с возгораемыми материалами, например,
занавесками, одеждой и т.д.
Проделайте отверстие в верхушке мебели по
размерам, указанным на рис. 3., и на расстоянии
минимум 50 мм от края устройства до смежной
стенки.
Любые предметы, которые могут располагаться
на стене над поверхностью панели, должны
находиться на расстоянии минимум в 760 мм от
поверхности.
Рекомендуется изолировать устройство от
мебели ниже разделителем, оставляя место
минимум в 10 мм для сжатия. (Рис. 4)
бое внимание на положение кабеля
электропитания и газовой трубы: они не должны
касаться никаких горячих частей духового
шкафа.
Кроме того, если плиту устанавливают над
встроенным духовым шкафом без системы
принужденного охлаждения, следует обеспе-
чить достаточную вентиляцию при помощи
вентиляторов с нижней подачей воздуха через
впуск минимум 200 см
2
в сечении и выходом
воздуха через отверстия минимум 60 см
2
в
сечении.
Рис.4
Если панель уста-
навливают над ду-
ховым шкафом, сле-
дует проследить,
чтобы установка
соответствовала
всем правилам
предотвращения
несчастных случа-
ев. Обратите осо-
Закрепление панели
Каждая плита оснащается специальными
прокладками. Также поставляется набор
крючков для установки крышки плиты.
Для установки выполните следующие действия:
- Снимите решетки и конфорки с крышки.
- Переверните устройство вверх ногами и про-
ложите прокладку S по внешнему краю (рис. 5).
- вставьте и разместите плиту в отверстии,
проделанном в мебели, затем закрепите ее
болтами V пристяжных крючков G.
Помещение установки
Данное оборудование не оснащено устройством
удаления продуктов сгорания. Чтобы узнать о
правилах вентиляции помещения, в котором
устанавливается устройство, см. местные
законодательные акты.
