8
Рис.9 Рис.9/A
Для конфорок G30 необходимо полностью
затягивать пропускной винт.
V
ИНСТРУКЦИИ ДЛЯ УСТАНОВЩИКА

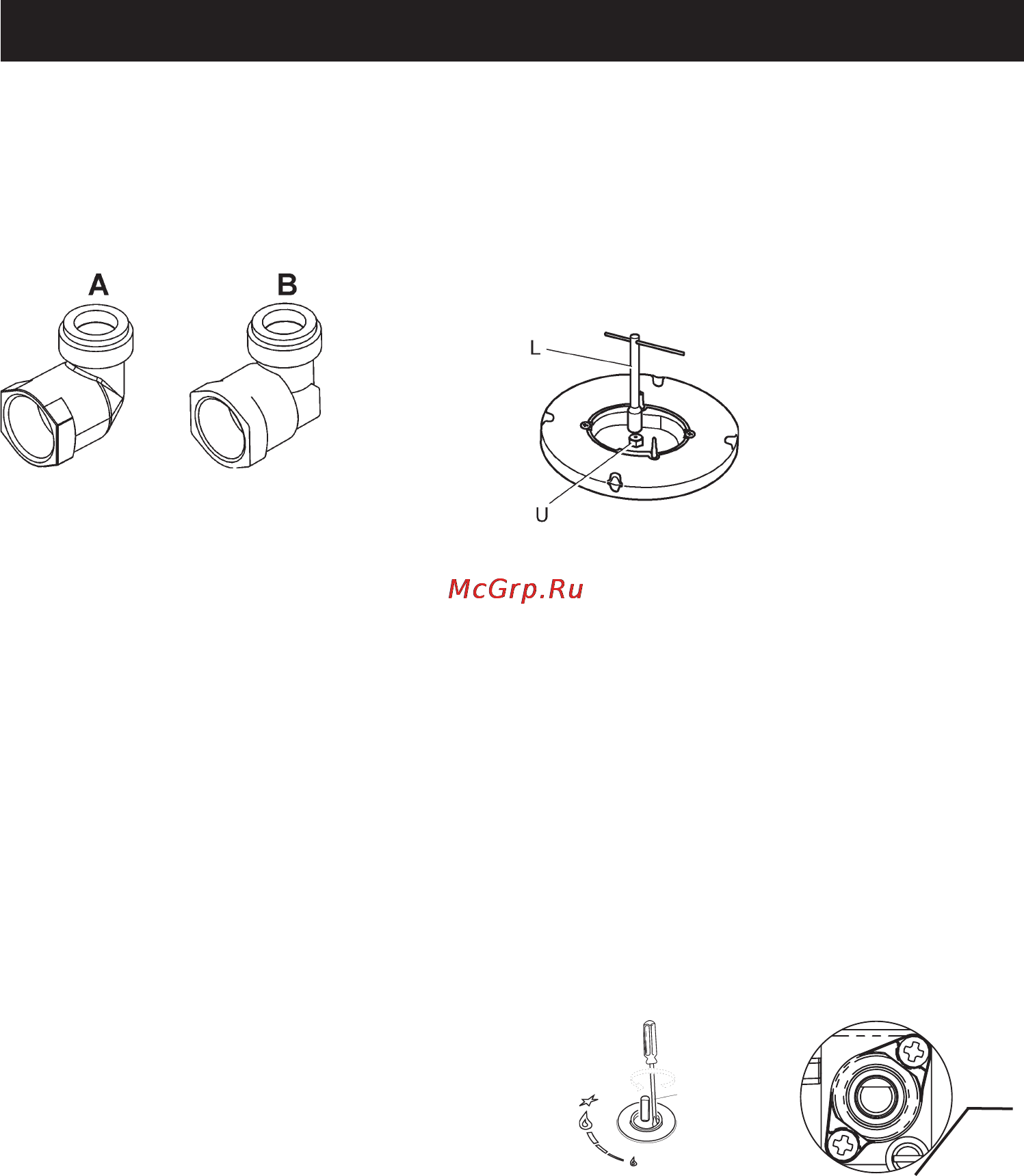

Рис.7
Рис.8
Подключение газа
Убедитесь, что устройство настроено для
работы с подаваемым типом газа (см. ярлык на
дне устройства). Следуйте инструкциям из
главы «преобразование и настройка газа»,
чтобы узнать о возможных вариантах адаптации
оборудования к разному газу.
Устройство следует подключать к системе
подачи газа Рис. 7.
жесткими металлическими трубами или гибкими
стальными трубками
со сплошными стенками в
соответствии с действующими правилами.
Некоторые модели оснащены сразу цилиндри-
ческим А и коническим В соединителями для
подачи газа (рис. 7).
Подключение не должно оказывать давление на
газовую рампу.
Когда установка завершена, проверьте герме-
тичность подключения мыльным раствором.
Подключение электричества
Подключение к электросети должно выпол-
няться квалифицированным персоналом с
соблюдением действующих правил.
Напряжение электросистемы должно соответст-
вовать показателям на ярлыке на дне устрой-
ства. Убедитесь, что электросистема имеет
эффективное заземление, которое соответст-
вует правилам и положениям законодательства.
Заземление обязательно.
Если у устройства нет штепселя, используйте
стандартный штепсель для проводов электро-
питания.
Устройство должно иметь зазор до контактов,
чтобы обеспечить возможность
полного отклю-
чения при перегрузке категории III в
соответствии с правилами установки.
ПРЕОБРАЗОВАНИЕ И НАСТРОЙКА ГАЗА
Замена патрубков
Если устройство настроено на тип газа, который
отличается от подаваемого, необходимо
заменить патрубки конфорок.
Выбирать патрубки следует согласно таблице
«
технических характеристик» в приложении.
Действуйте следующим образом:
- Снимите решетку и
конфорки.
- Прямым гаечным клю-
чом L открутите патрубок
U (рис. 8) и замените его
необходимым патрубком.
Настройка конфорок
Нижняя точка воспламенения должна быть
настроена должным образом, а пламя должно
быть ровным, даже если между максимальным
и минимальным положениями разница
существенная.
Если это условие не выполнено, необходимо
настроить точку возгорания:
– Включите конфорку;
– Поверните вентиль в минимальное
положение (маленький огонек);
– Снимите регулятор со штифта;
– Вставьте плоскую отвертку С в отверстие
панели управления вентиля (рис. 9) и
поверните перепускной винт V (рис. 9/А) до
необходимой точки настройки возгорания.
