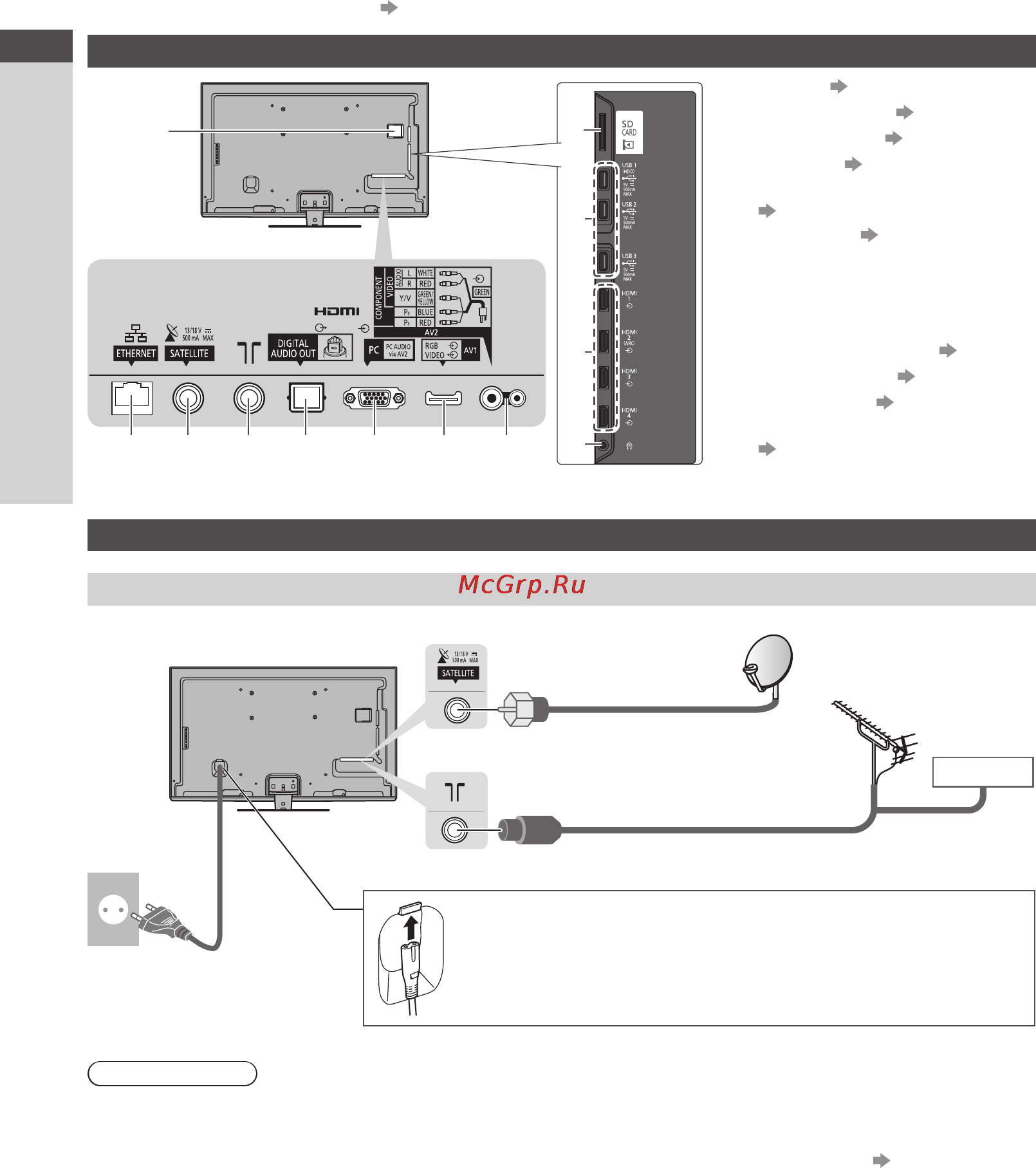

Основные подсоединения
Руководство по быстрой подготовке к эксплуатации
12
Основные подсоединения
Изображенное внешнее оборудование и кабели не поставляются с этим телевизором.
Перед присоединением или отсоединением любых шнуров убедитесь, пожалуйста, в том, что аппарат
отсоединен от сетевой розетки.
Существуют определенные условия по размещению для просмотра 3D-изображений.
Для дополнительной информации (стр. 30, 31)
Разъемы
1
3
5
2
4
6 7 8 9 10 11 12
1
Слот CI (стр. 53)
2
Слот карты SD (стр. 59)
3
Порт USB 1–3 (стр. 59, 86)
4
HDMI 1–4 (стр. 13, 86)
5
Гнездо для наушников
(стр. 87)
6
ETHERNET (стр. 14)
7
Разъем для спутниковой
антенны (см. ниже)
8
Разъем для наземной антенны
/ кабеля (см. ниже)
9
DIGITAL AUDIO OUT (стр. 87)
10
Разъем для ПК (стр. 86)
11
AV1 (SCART) (стр. 13)
12
AV2 (COMPONENT / VIDEO)
(стр. 86)
Подключения
Шнур питания, спутниковая и наземная антенна
Кабель
■ DVB-C, DVB-T, аналоговый
220–240 В переменного тока
50 / 60 Гц
Шнур питания
Наземная антенна
РЧ-кабель
■ Шнур питания
Надежно вставьте шнур питания (входит в комплект
поставки) в разъем.
●
При отсоединении шнура питания обязательно сначала
отсоедините штепсельную вилку от сетевой розетки.
Спутниковая антенна
■ DVB-S
Спутниковый кабель
Примечание
Чтобы установить спутниковую антенну надлежащим образом, проконсультируйтесь со своим местным дилером.
●
Кроме того, пожалуйста, обратитесь к компаниям спутникового вещания для получения дополнительной
информации.
●
Доступные спутники и выравнивание спутниковой антенны для настройки каналов DVB-S (
(стр. 45)
