Техническая информация
95
■ Соединение DVI
Если внешнее оборудование имеет только выход DVI, подсоедините к разъему HDMI с помощью кабеля с
адаптером с DVI на HDMI
∗
3
. Когда используется кабель адаптера с DVI на HDMI, подсоедините аудиокабель к
разъему AUDIO с помощью адаптера AV2 (COMPONENT / VIDEO), который входит в комплект поставки.
Примечание
●
Установки аудио могут быть выполнены в [Вход HDMI1 / 2 / 3 / 4] в меню Звук. (стр. 39)
●
Если подсоединенное оборудование имеет функцию регулирования формата изображения, то установите
формат изображения на значение “16:9”.
●
Эти соединители HDMI являются соединителями “Типа A”.
●
Эти соединители HDMI совместимы с системой защиты авторских прав HDCP (High-Bandwidth Digital Content Protection).
●
Оборудование, не имеющее выходных цифровых разъемов, может быть подсоединено к входному
компонентному разъему или видеоразъему для получения аналоговых сигналов.
●
Этот телевизор оснащен технологией HDMI™.
∗
1: На оборудовании, совместимом с интерфейсом HDMI, отображается логотип HDMI.
∗
2: Функция обратного аудиоканала (ARC) посылает цифровые сигналы по кабелю HDMI.
∗
3: Обратитесь в Ваш местный магазин по продаже цифрового оборудования.

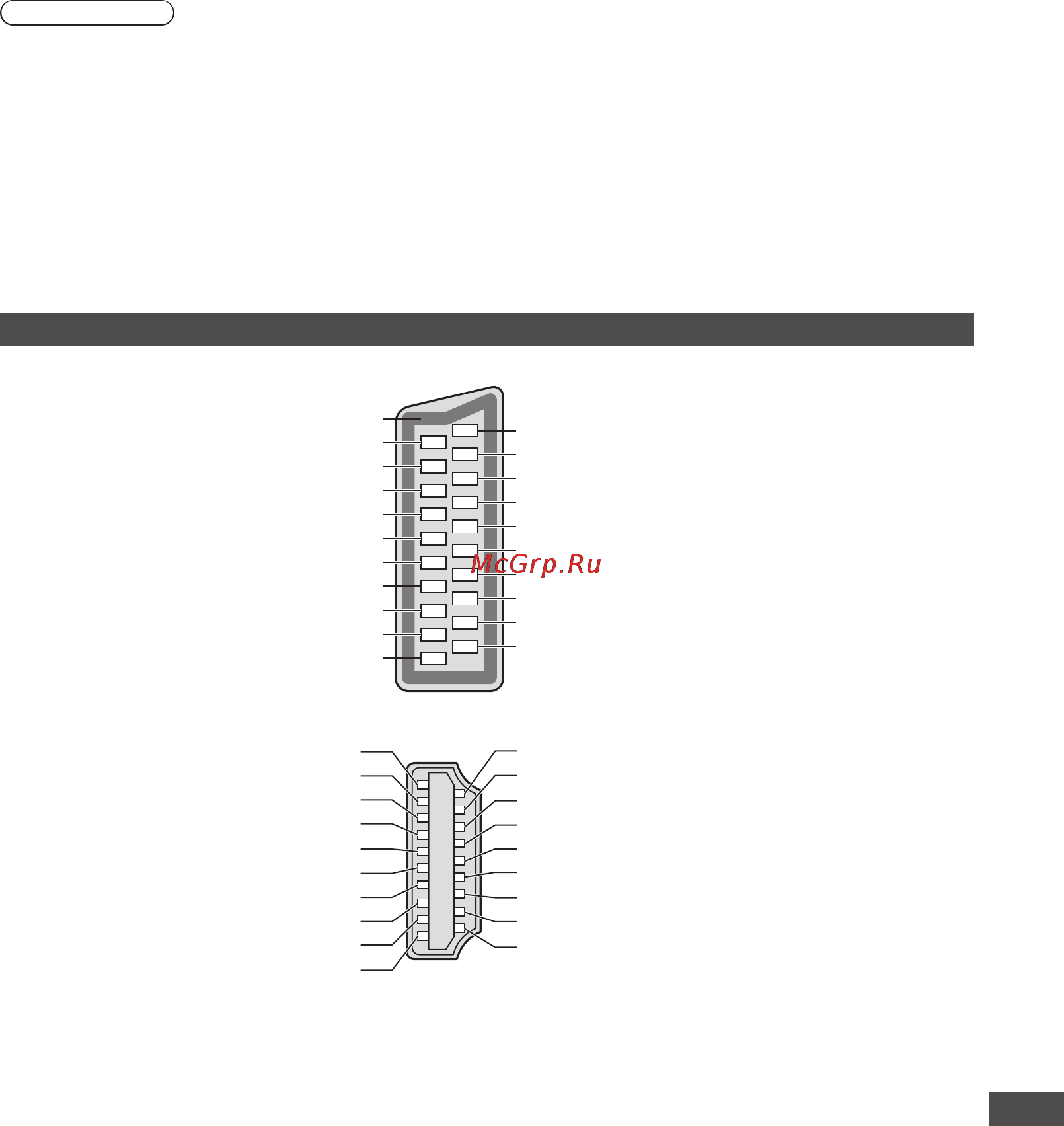

Информация о разъемах SCART и HDMI
Разъем AV1 SCART (RGB, VIDEO, Q-Link)
Земля разъема 21
CVBS выход (видео) 19
CVBS земля 17
Красный вход 15
Красный земля 13
Зеленый вход 11
Зеленый земля 9
Синий вход 7
Синий земля 5
Аудиовыход (Л) 3
Аудиовыход (П) 1
20 CVBS вход (видео)
18 Состояние RGB земля
16 Состояние RGB
14 Земля
12 --
10 Данные Q-Link
8 Состояние CVBS
6 Аудиовход (Л)
4 Аудио земля
2 Аудиовход (П)
Разъем HDMI
Детектор “горячего” подключения 19
Заземление DDC/CEC 17
Сигнал SCL 15
Сигнал CEC 13
Экран тактовой частоты сигнала TMDS
11
Сигнал TMDS Data0− 9
Сигнал TMDS Data0+ 7
Экран сигнала TMDS Data1 5
Сигнал TMDS Data2− 3
Сигнал TMDS Data2+ 1
18 Питание +5 В
16 Сигнал SDA
14 Служба
12 Тактовая частота TMDS−
10 Тактовая частота TMDS+
8 Экран сигнала TMDS Data0
6 Сигнал TMDS Data1−
4 Сигнал TMDS Data1+
2 Экран сигнала TMDS Data2
