5
РУССКИЙ
CD CD плеер
V
IDEO 2 BD плеер, DVD плеер,
телевизор и т.п.
МАГНИТОФОН
VIDEO 1 BD плеер, DVD плеер, магнитофон, минидиск рекодер и т.п.
TV, проектор и т.д.
Кассетная дека,
MD-рекордер, и т.д.
Кассетная дека

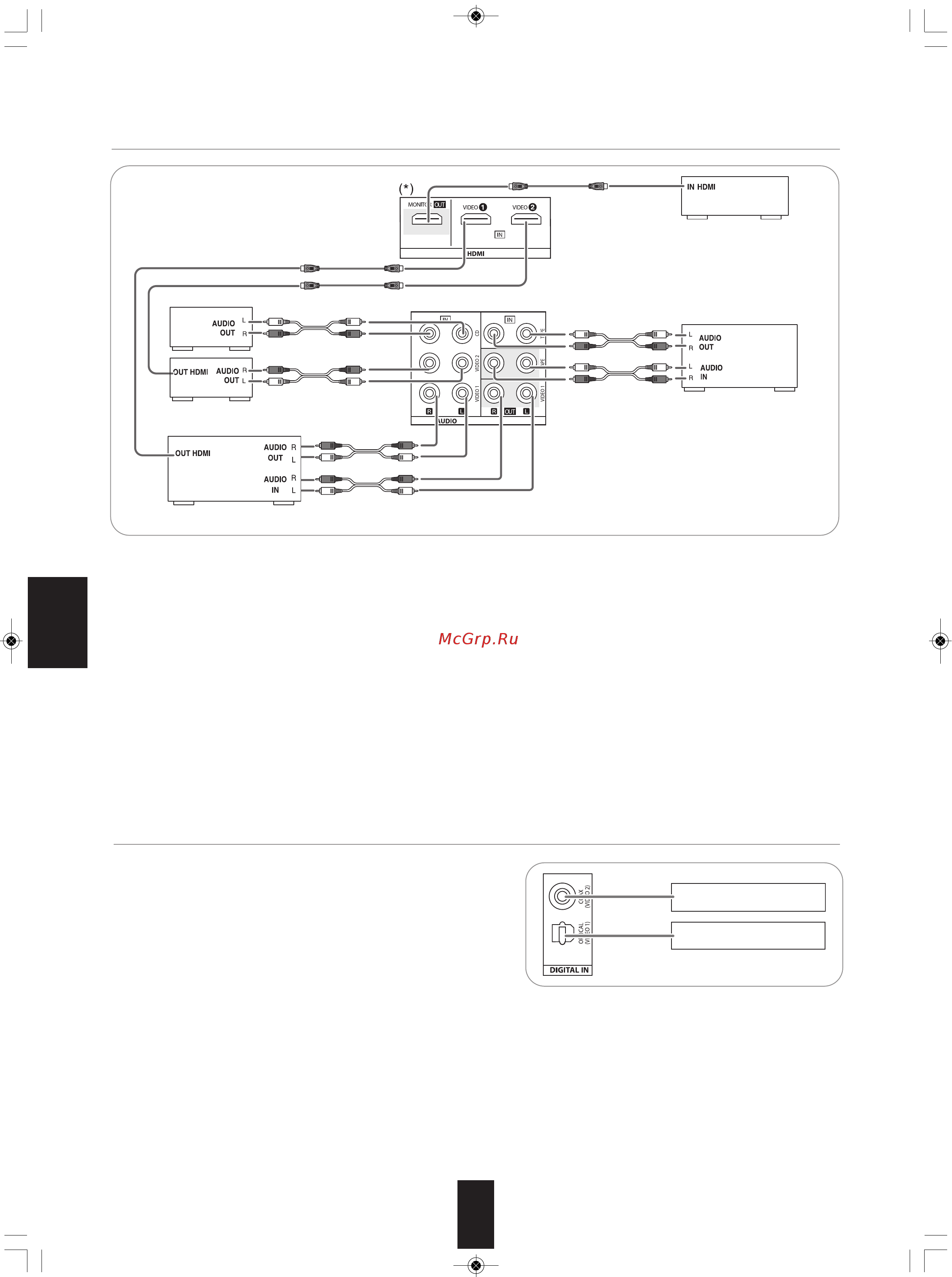

2. ПОДКЛЮЧЕНИЕ АУДИО/ВИДЕО УСТРОЙСТВ
3. ПОДКЛЮЧЕНИЕ ЦИФРОВЫХ ВХОДОВ
• К данным ЦИФРОВЫМ ВХОДАМ можно подключить ОПТИЧЕСКИЕ и
КОАКСИАЛЬНЫЕ ВЫХОДЫ устройств, которые подключены к вход
ам CD и VIDEO 1 данного устройства.
• Цифровой вход следует подключать к таким устройствам как CD пл
ееры, LD плееры, DVD плееры и т. п, которые могут выдавать цифро
вые сигналы в формате Dolby Digital или PCM и т.п.
• Более подробная информация находится в инструкции к подключае
мому устройству.
• При выполнении COAXIAL DIGITAL (КОАКСИАЛЬНОГО ЦИФРОВОГ
О) подключения следует убедиться в том, что используется КОАКСИАЛЬНЫЙ кабель на 75 Ω, а не обычный АУДИО кабель.
• С данным устройством можно использовать не все имеющиеся в продаже оптические кабели . В том случае, если есть опти
ческий кабель, который нельзя подключить к вашему оборудованию, следует обратиться к дилеру или в ближайшую сервис
ную службу.
■ Примечание: Каждый компонент подключается с использованием либо ОПТИЧЕСКОГО, либо КОАКСИАЛЬНОГО ЦИФРОВ
ОГО соединения . (Нет необходимости использовать оба этих соединения одновременно).
■Заводские установки цифрового входа
• Если вы хотите подключить входы DIGITAL INs к компонентам, легче это сделать при помощи заводских установок.
• Если DIGITAL подключения отличаются от заводских установок, необходимо подписать используемые вами входы DIGITAL
INs согласно процедуре “When selecting the DIGITAL IN” (Выбор DIGITAL IN) на стр. 31.
• Заводские установки следующие: OPTICAL(оптический) : VIDEO 1(видео 1), COAX(коаксиальный) : VIDEO 2(видео 2)
Устройство с КОАКСИАЛЬНЫМ
ЦИФРОВЫМ ВЫХОДОМ
Устройство с ОПТИЧЕСКИМ
ЦИФРОВЫМ ВЫХОДОМ
• Контакты VIDEO 1/VIDEO 2 можно подключить к AUDIO выходам видеоустройств, таких как BD плеер, DVD плеер, телевизор и т.п.
• Контакты TAPE IN/OUT и VIDEO 1 IN/OUT можно подключать к звукозаписывающему оборудованию, такому как магнитофо
н, минидиск рекодер и т.п.
¢
Подключение HDMI (High Definition Multimedia Interface, мультимедийный интерфейс высокой четкости). (*)
• Можно подключить компонент-источник (BD плеер, DVD-проигрыватель и т.д.) к компоненту отображения (телевизор,
проектор и т.д.) с помощью данного приемника с использованием имеющегося в продаже шнура HDMI.
• Подключение HDMI позволяет передавать несжатые цифровые видеосигналы и цифровые аудиосигналы.
• Данный приемник может передавать цифровые видео- и аудиосигналы из разъема HDMI MONITOR OUT
(ВЫХОД МОНИТОРА HDMI) приемника, не проходя через сигналы, поступающие в разъем HDMI IN (ВХОД HDMI)
(аудиосигналы, поступающие в HDMI IN, не могут быть воспроизведены на данном ресивере).
• HDMI, эмблема HDMI и High-Definition Multimedia Interface являются торговыми знаками или зарегистрированными
торговыми знаками компании HDMI licensing LLC.
¢
Примечаниe:
• В зависимости от подключенного компонента, передача сигнала может быть ненадежной.
(Для получения дополнительных сведений см. инструкцию по эксплуатации соответствующего компонента).
• Для устойчивой передачи сигнала рекомендуется использовать шнуры, длина которых не превышает 5 метров.
