Pусский

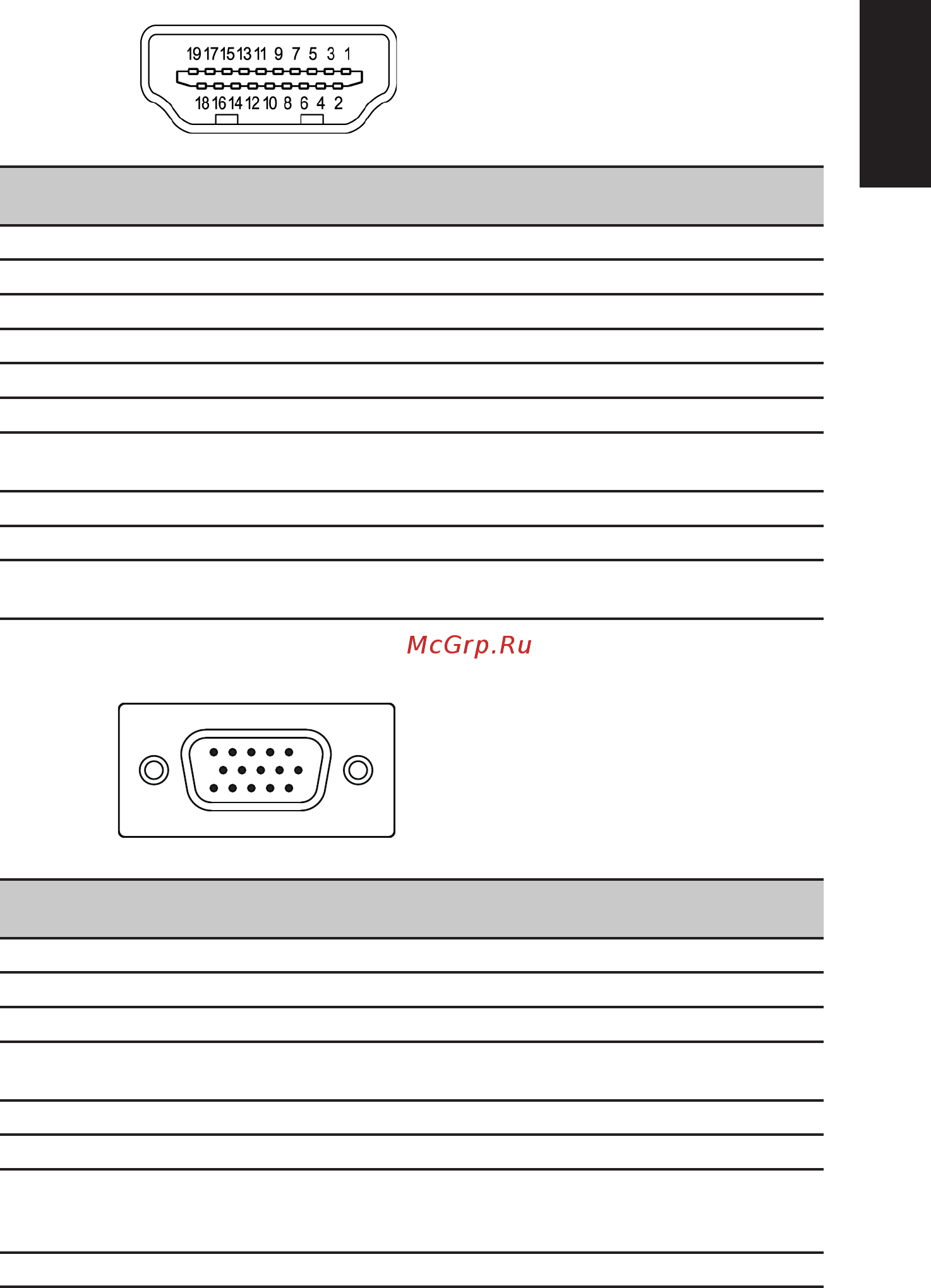

19-контактный сигнальный кабель цветного дисплея
КОНТАКТ
№
Описание
КОНТАКТ
№
Описание
1 TMDS Data2+ 2 TMDS Data2 Shield
3 TMDS Data2- 4 TMDS Data1+
5 TMDS Data1 Shield 6 TMDS Data1-
7 TMDS Data0+ 8 TMDS Data0 Shield
9 TMDS Data0- 10 TMDS Clock+
11 TMDS Clock Shield 12 TMDS Clock-
13 CEC 14
Зарезервировано (не
подключен на устройстве)
15 SCL 16 SDA
17 DDC/CEC Заземление 18 +5V Питание
19
Определение горячего
подключения
15-контактный сигнальный кабель цветного дисплея
1 5
6
10
11
15
КОНТАКТ
№
Описание
КОНТАКТ
№
Описание
1 Красный 9
+5 В
2 Зеленый 10 Логическая земля
3 Синий 11 Земля монитора
4 Земля монитора 12
Данные последовательного
канала DDC
5 Земля DDC 13 Строчная синхронизация
6 Земля R 14 Кадровая синхронизация
7 Земля G 15
Тактовый сигнал
последовательного канала
DDC
8 Земля B
