29
UKR

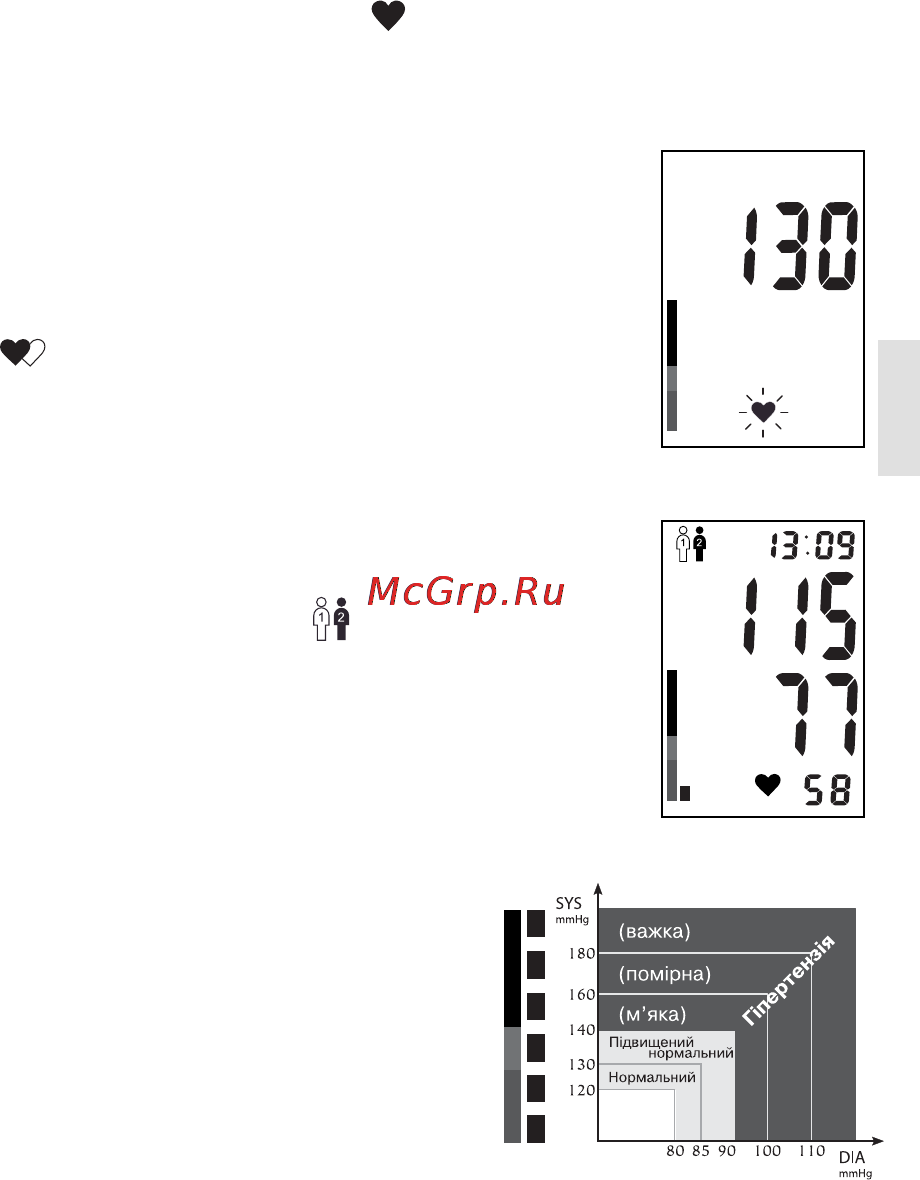

5. Після досягнення 190 мм. рт. ст. тиск у манжеті почне поступово зни-
жуватися. Виведені на дисплей значення будуть зменшуватися. Пульс
індиціюється миготливим символом «
» (мал. 14).
ОСКІЛЬКИ АРТЕРІАЛЬНИЙ ТИСК І ПУЛЬС ВИМІРЮЄТЬСЯ ПІД ЧАС СПУСКУ
ПОВІТРЯ З МАНЖЕТИ, НАМАГАЙТЕСЬ ЗАЛИШАТИСЯ НЕРУХ ОМИМ І НЕВОРУШИТИ
РУКОЮ ПІД ЧАС ВИМІРЮВАННЯ, А ТАКОЖ НЕ НАПРУЖУВАТИ М'ЯЗИ РУКИ.
6. Наприкінці виміру пролунає звуковий сигнал, після чого
прилад випустить все повітря з манжети і на дисплеї
відобразиться результат виміру (мал. 15).
Якщо під час вимірювання виявлений нерегулярний
ритм пульсу, то по закінченні вимірювання з'явиться зна-
чок аритмії «
». З періодичною появою цієї індикації
зверніться до вашого лікаря.
Крім числової величини тиску результат також
відображається на шкалі ВООЗ (мал. 16). Шкала ВООЗ
– триколірна шкала класифікації отриманого значення
артеріального тиску, згідно рекомендації Всесвітньої
Організації Охорони Здоров’я. Шкала перебуває в лівому
нижньому куті дисплея.
7. На дисплеї миготять символи «
», нагадуючи, що
потрібно вибрати пам'ять МEM1 або МEM2 для збере-
ження результатів. Натисніть кнопку МEM1 (або МEM2)
і результат збережеться в обраній пам'яті.
8. Натисніть кнопку «START» для переходу в режим
індикації дати та часу.
ДЛЯ ОДЕРЖАННЯ ТОЧНОГО РЕЗУЛЬТАТУ
НЕОБХІДНА ПЕРЕРВА МІЖ ВИМІРАМИ ДЛЯ
ВІДНОВЛЕННЯ ЦИРКУЛЯЦІЇ КРОВІ. ТОМУ НЕ
ПРОВАДЬТЕ ПОВТОРНИЙ ВИМІР РАНІШЕ ЯК
ЗА 3 ХВИЛИНИ.
Якщо протягом 3-х хв. не вибрати пам'ять,
результат не запам'ятовується і прилад авто-
матично переходить у режим індикації дати й
часу.
АВТОМАТИЧНЕ ПІДКАЧУВАННЯ
Якщо при вимірюванні первісного тиску накачування манжети виявиться
недостатнім або відбувається рух рукою, прилад припинить вимір і накачає
манжету до наступного, більш високого рівня накачування.
Автоматичне підкачування манжети повторюється доти, поки вимірювання не
завершиться успішно. Це не є несправністю.
Мал.15
Мал.16
Мал.14
