Gefest 5140-02 0038 [40/50] Порядок установки предохранительной цепочки
![Gefest 5140-02 0038 [40/50] Порядок установки предохранительной цепочки](/views2/1753453/page40/bg28.png)
38
6140.00.0.000 РЭ
Порядок установки предохранительной цепочки

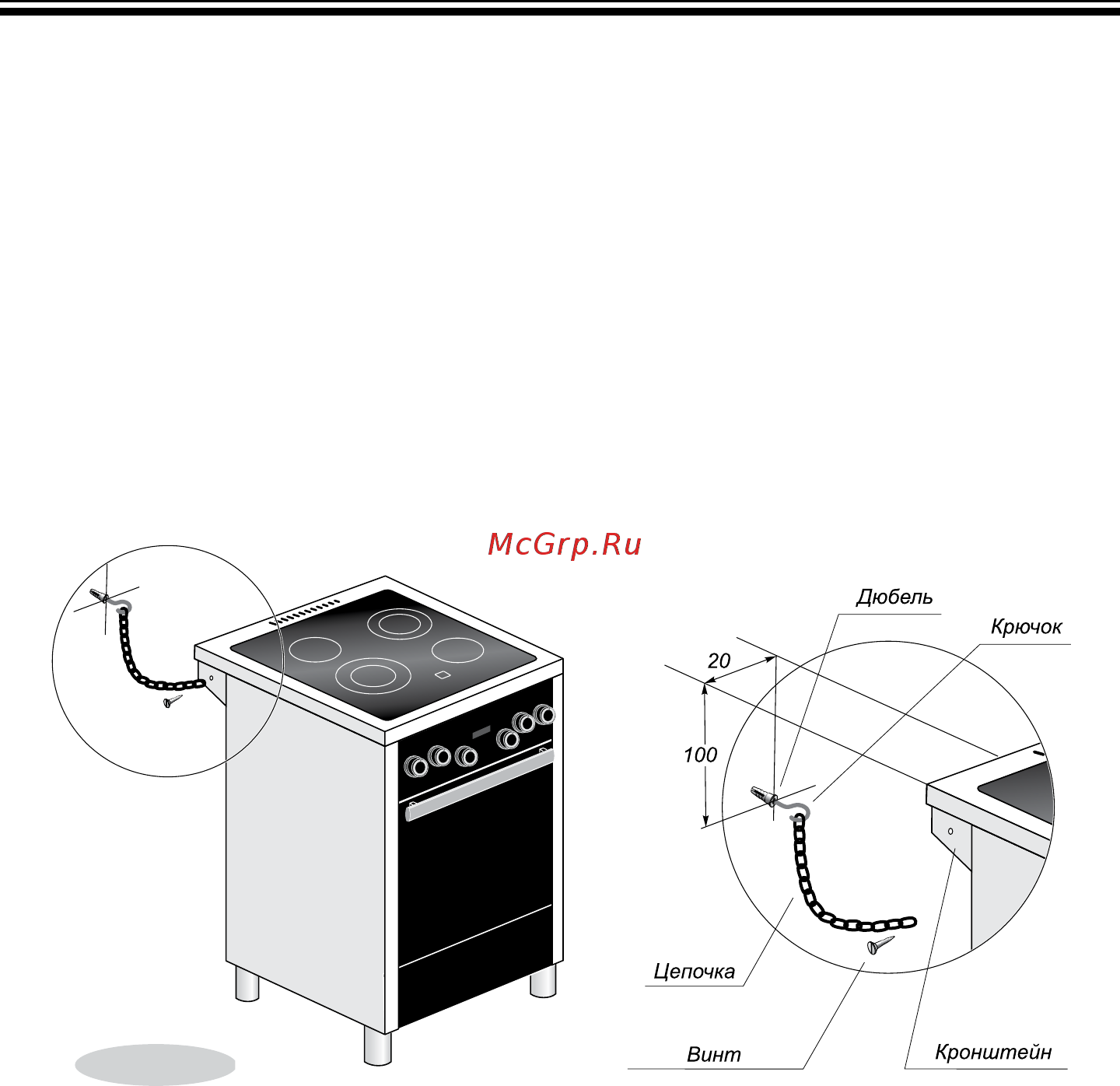

Разметку для монтажа предохранительной цепочки в плитах 6760 смотри
рис.27.
Рис. 27
Для дополнительной безопасности Ваша плита укомплектована цепочкой
длиной 20 см, дюбелем S6х40, винтом саморезающим и крючком.
Установите плиту на рабочее место и произведите разметку отверстия
под дюбель согласно рис.27.
Отодвиньте плиту и просверлите отверстие диаметром 6 мм глубиной
40-45 мм.
Забейте а отверстие дюбель и заверните в него крючок. Убедитесь, что
крючок надежно ввинчен в стену.
Через крайнее звено, при помощи винта самонарезающего и отвертки,
прикрепите цепочку к кронштейну плиты.
Установите плиту на рабочее место, наденьте цепочку на крючок,
обеспечив ее натяжение.
Приставить кронштейн и отметить на полу второе крепежное
отверстие.
Если пол деревянный, просверлить отверстия диаметром 3 мм. В
остальных случаях просверлить отверстия диаметром 8 мм, вставить
дюбели.
Закрепить кронштейн шурупами.
Поставить плиту на место, задвинув ее до зацепления кронштейна с
ножкой плиты.
Выставить плиту регулировочными ножками по уровню (при
необходимости).
Кронштейн может быть установлен как с правой, так и с левой стороны
плиты.
