39
6140.00.0.000 РЭ
7 ПОДКЛЮЧЕНИЕ
Плита должна подключаться квалифицированным электриком, в
соответствии с действующими нормами и правилами.
Схема электрических соединений
выполнена для однофазной сети
напряжением 220-230 В (50 Гц).

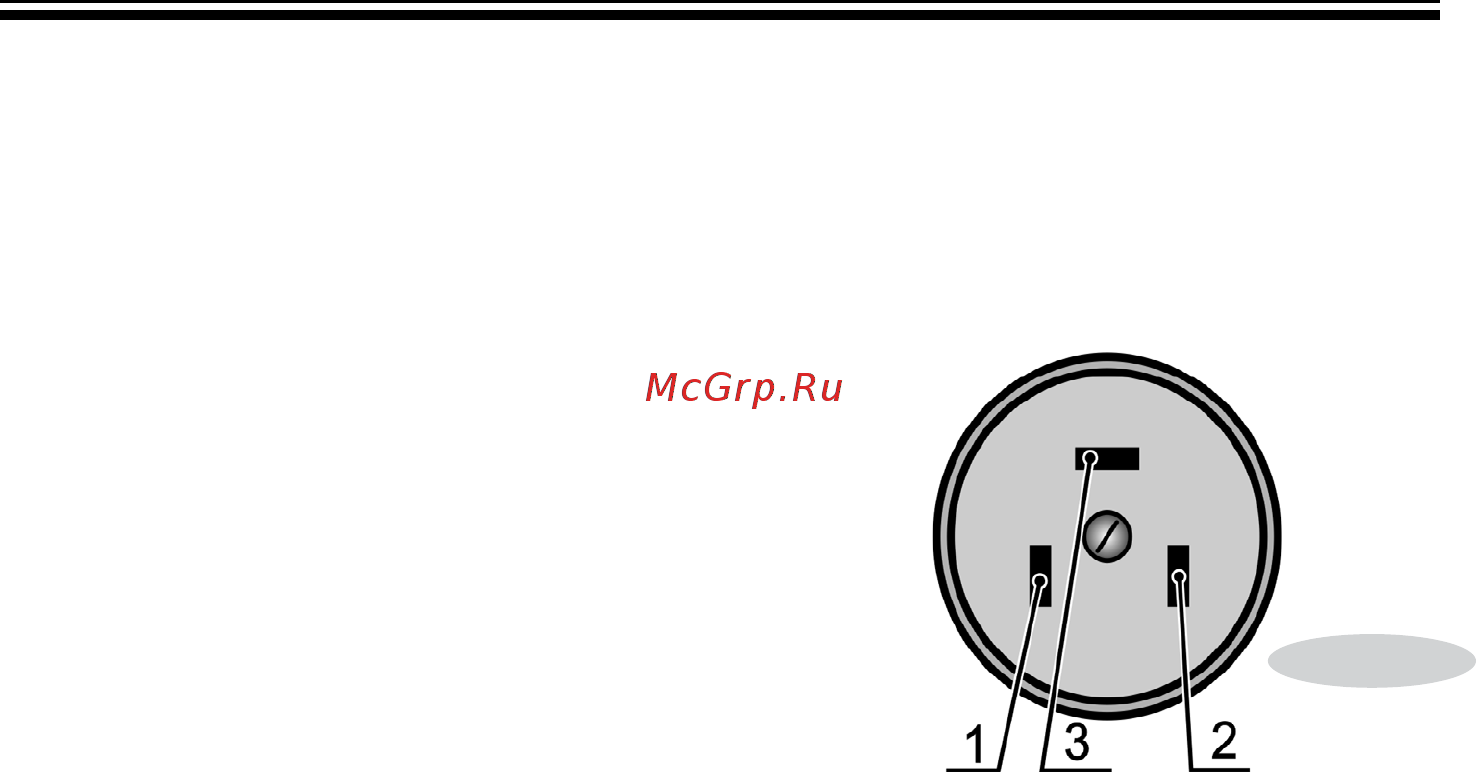

Рис. 28
клемма 1 провода фазы,
клемма 2 нулевого провода,
клемма 3 заземления.
– Соответствие электрических параметров Вашей плиты и электри-
ческой сети.
– Наличие системы заземления и соответствие ее установленным
нормам.
– В случае выявления несоответствия необходимо провести доработку
электрической сети и монтаж розетки. Электромонтажные работы
должна выполнить ЖЭС по месту жительства или организация,
имеющая право на установку и обслуживание электроприборов.
– Могут ли предохранители, автоматические выключатели и провода
выдержать дополнительную нагрузку от плиты.
– Находится ли розетка в легкодоступном месте. Плита, поставленная
на рабочее место, не должна ее закрывать.
– Установку ручек управления плиты в нулевом положении.
– Расположение шнура питания после установки плиты на место.
Шнур питания не должен проходить в местах, где температура может
достигать 70
0
С (верхняя зона задней стенки).
– Не допускается использование переходников, двойных и более
розеток и удлинителей.
ВНИМАНИЕ: ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ НЕОБХОДИМО В
ТЕЧЕНИЕ ПОЛУЧАСА ПРОГРЕТЬ КОНФОРКИ СТОЛА БЕЗ УСТАНОВКИ
ПОСУДЫ НА ПЕРВОМ ДЕЛЕНИИ (МИНИМАЛЬНАЯ МОЩНОСТЬ)
И ТРУБЧАТЫЕ ЭЛЕКТРОНАГРЕВАТЕЛИ (ТЭНЫ) ДУХОВКИ ПРИ
ТЕМПЕРАТУРЕ 250
0
С!
Подключение розетки
(вид спереди)
Вилка и сетевой шнур после установки
прибора должны быть доступны для
обеспечения возможности отключения и
не должны подвергаться нагреву.
Не допускается размещать прибор так,
чтобы розетка находилась над рабочей
зоной.
Розетку установить из комплекта поставки
плиты. Подключение должно быть
выполнено согласно рисунку 28.
ВНИМАНИЕ: НЕ ДОПУСКАЕТСЯ
ИСПОЛЬЗОВАНИЕ ВИЛКИ И РОЗЕТКИ
РАЗНЫХ ИЗГОТОВИТЕЛЕЙ.
Перед подключением обязательно
проверить:
