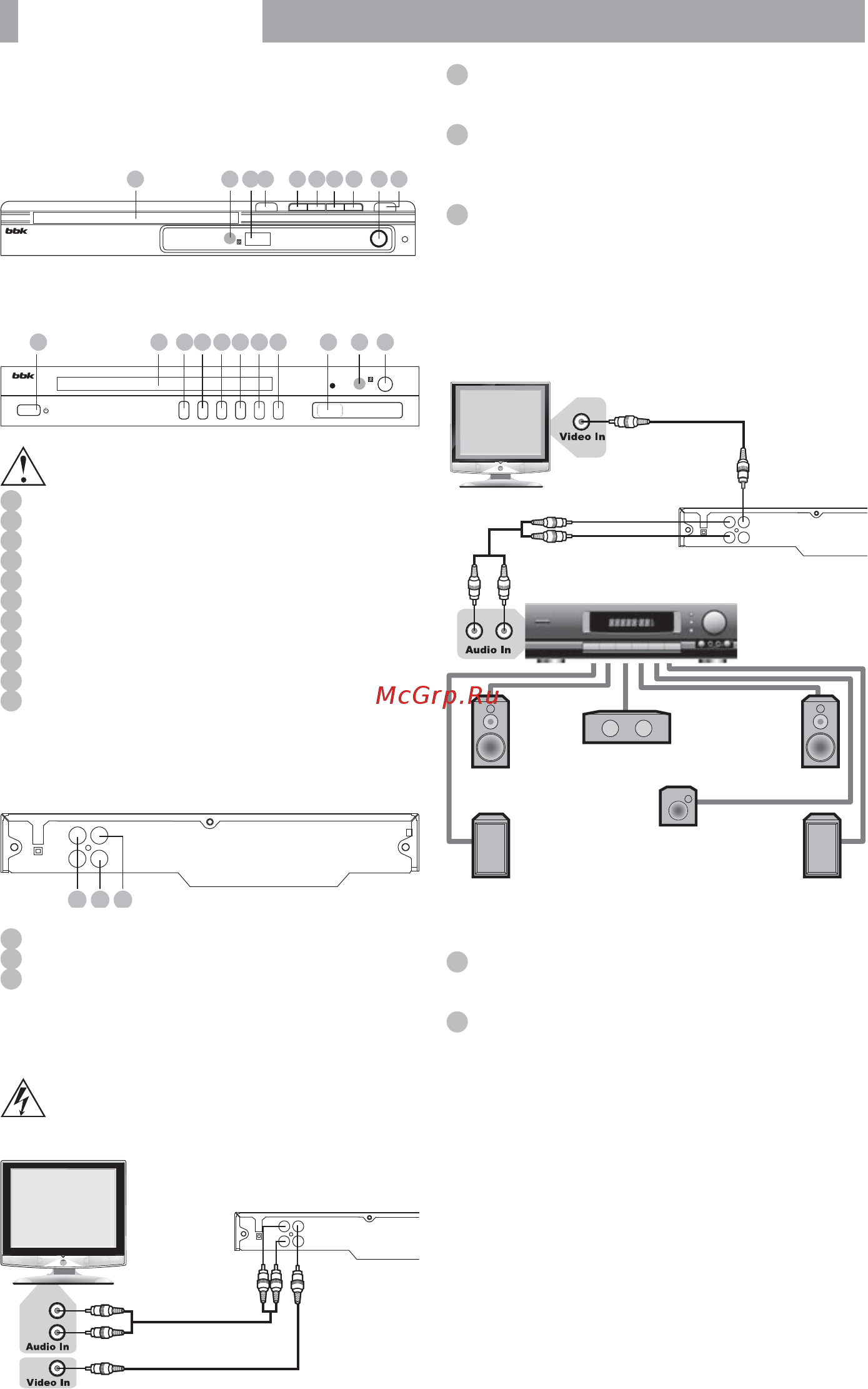

ОБЗОР УСТРОЙСТВА
4
ВНЕШНИЙ ВИД DVDПЛЕЕРА
Рис. 1. Передняя панель DVD-плеера
DVP170SI
MIC
USB
5
7
8
92
1
3 104 6
DVP176SI
MIC
POWER USB
DVD/USB PREV NEXT STOP PLAY/PAUSE OPEN/CLOSE
5
7
8
92
1
310 4611
Форма и расположение клавиш DVD-плеера зависят
от модели и приведены на рис. 1.
1
Лоток для загрузки диска
2
Датчик инфракрасных лучей
3
USB-порт
4
Клавиша OPEN/CLOSE (Загрузка диска/извлечение диска)
5
Клавиша PLAY/PAUSE (Воспроизведение/пауза)
6
Клавиша STOP (Остановка воспроизведения)
7
Клавишa Prev (Ускоренное воспроизведение назад)
8
Клавиша Next (Ускоренное воспроизведение вперед)
9
Микрофонный вход
10
Клавиша включения/выключения питания
11
DVD/USB
Рис. 2. Задняя панель DVD-плеера
DVP170SI и DVP176SI
1 2 3
110-250 В~
50/60 Гц
L
R
VIDEO OUT
COAXIAL
AUDIO OUT
1
Стереофонический аудиовыход
2
Коаксиальный цифровой аудиовыход
3
Композитный видеовыход
СХЕМЫ ПОДКЛЮЧЕНИЯ
Перед началом любых работ, описанных в данном
разделе, убедитесь, что DVD-плеер отключен от сети
электропитания.
Рис. 3. Подключение к телевизору
Задняя панель
Аудиокабель
Видеокабель
110-250 В~
50/60 Гц
L
R
VIDEO OUT
COAXIAL
AUDIO OUT
1
Соедините композитный видеовыход DVD-плеера
с композитным видеовходом телевизора при помощи
аудиовидеокабеля, входящего в комплект поставки.
2
Если вы планируете использовать только акустическую
систему телевизора, то подключите стереофонический
аудиовыход DVD-плеера к стереофоническому аудиовходу
телевизора.
3
Если ваши DVD-плеер и телевизор оборудованы разъемами
SCART, вы можете отдельно приобрести специальный кабель
и произвести подключение. При этом вам необходимо
выбрать соответствующий видеовыход в разделе
НАСТРОЙКИ ИЗОБРАЖЕНИЯ.
Рис. 4. Подключение к усилителю с декодером Dolby
Digital Pro Logic Surround
Аудиокабель
Видеокабель
Задняя панель
Усилитель с декодером
Dolby Digital Pro Logic Surround
Центральный
громкоговоритель
Левый фронтальный
громкоговоритель
Правый фронтальный
громкоговоритель
Сабвуфер
Левый громкоговоритель
окружающего звука
Правый громкоговоритель
окружающего звука
110-250 В~
50/60 Гц
L
R
VIDEO OUT
COAXIAL
AUDIO OUT
1
Соедините композитный видеовыход DVD-плеера
с композитным видеовходом телевизора при помощи
аудиовидеокабеля, входящего в комплект поставки.
2
Соедините стереофонический аудиовыход DVD-плеера
со стереофоническим аудиовходом акустической системы
при помощи аудиокабеля, который приобретается отдельно.
