Topfield TF 6000 F [13/60] Коммутационная панель
![Topfield TF 6000 F [13/60] Коммутационная панель](/views2/1075415/page13/bgd.png)
2.3 Коммутационная панель 9
Таблица 2.2: Габариты и Вес
Габариты 260 × 46 × 190 мм
Вес 1,2 Кг

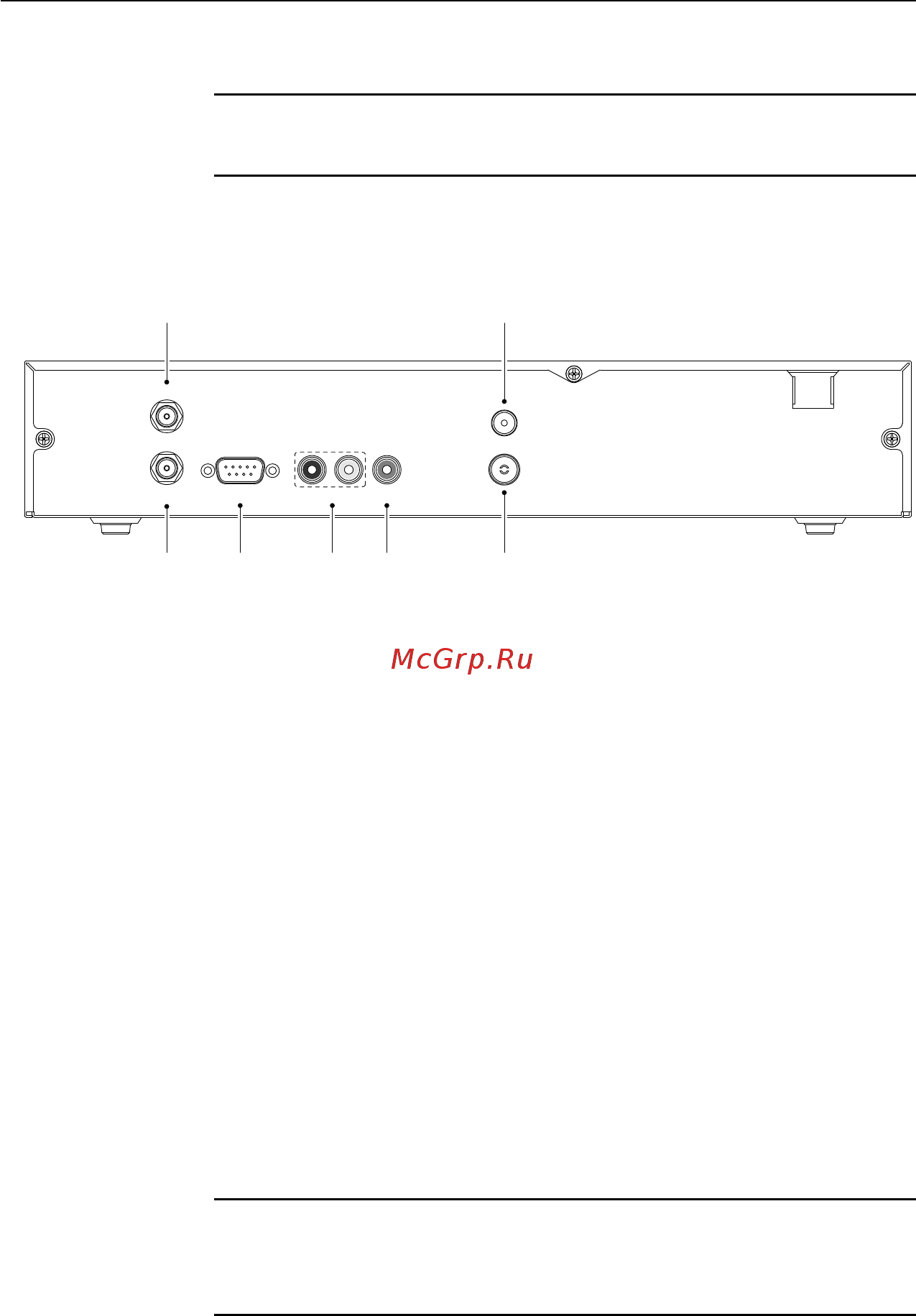

2.3 Коммутационная панель
RF OUT
RF IN
RS-232
LNB IN
LNB OUT VIDEOR - AUDIO - L
1
2
3
4
5
6
7
1
○
LNB IN Гнездо
2
○
LNB OUT Гнездо
3
○
RS-232 Разъем для связи с компьютером, либо
с Ресивером аналогичной модели.
4
○
AUDIO L/R Стерео аудиовыход (правый и левый ка-
налы).
5
○
VIDEO Композитный видеовыход. Под разъем
типа тюльпан.
6
○
RF OUT Разъем для подключения антенного вхо-
да телевизора.
7
○
RF IN Разьем для подключения обычной ТВ-
антенны
Таблица 2.3: Спецификация на разъемы
VIDEO Composite video (CVBS) output
AUDIO Left & right audio output
RS-232 Max. 115,2 kbps
