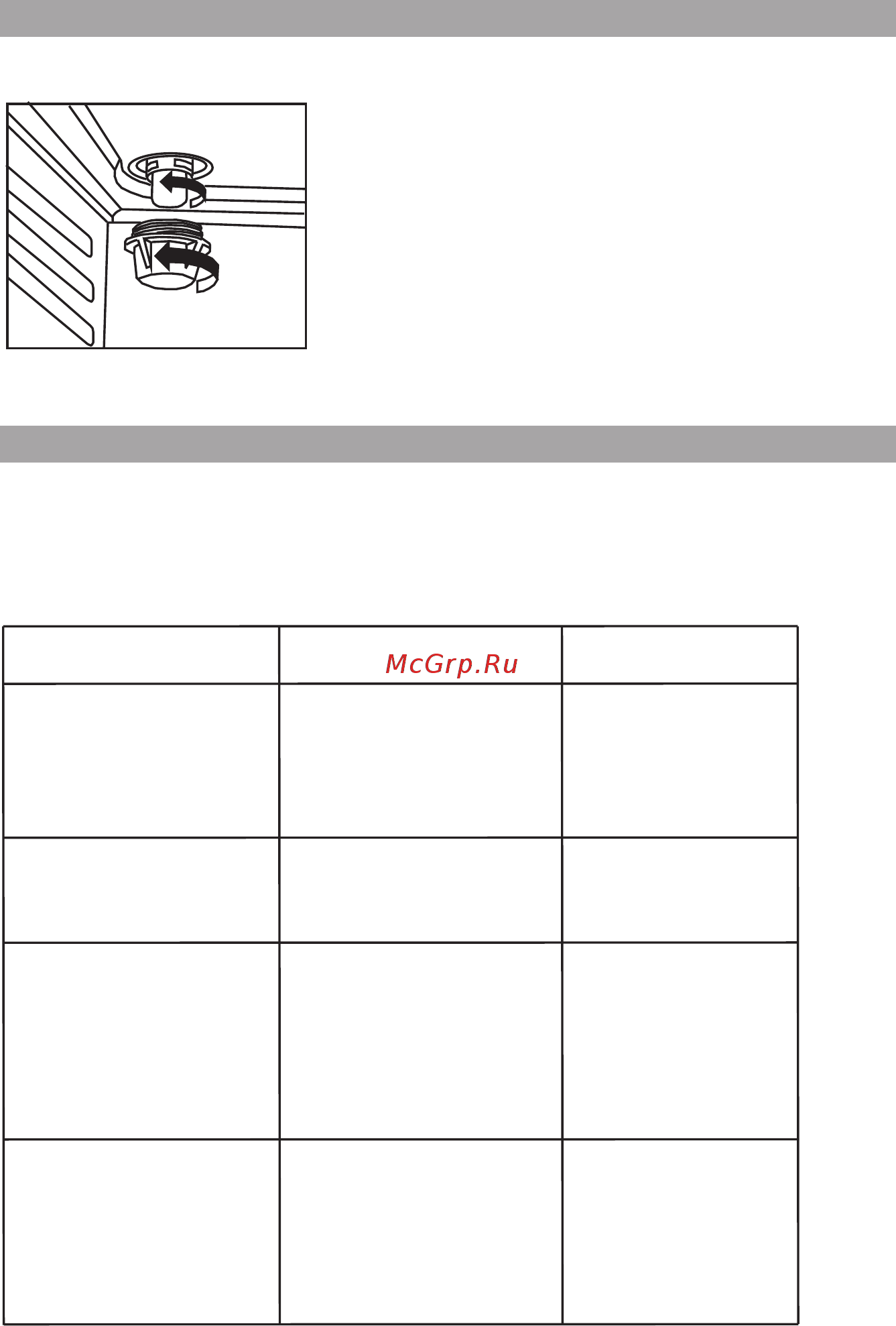

ЗАМЕНА ЛАМПЫ ОСВЕЩЕНИЯ
Внимание! Убедитесь, что плита отключена, прежде чем проводить
замену лампы, чтобы избежать опасности поражения электрическим током.
Отключите плиту от электрической сети, вынув из
розетки вилку шнура питания.
Открутите стеклянный плафон.
Выверните сгоревшую лампу и замените её новой
со следующими характеристиками:
- напряжение - 220 В;
- мощность - 15...25 Вт.
Лампа должна быть с малым цоколем (Е14) и
малой колбой, рассчитанной на высокие
температуры (300 º ).С
Соберите всё в обратной последовательности и подключите плиту к
электрической сети.
Неисправность, её
внешнее проявление
Вероятная причина
Способ устранения
Не зажигается горелка
плоскости готовки.
Засорились отверстия
горелки.
Засорилось отверстие
инжектора.
Неправильно установлена
крышка горелки.
Прочистить отверстия
горелки, инжектора.
Установить крышку
горелки на место.
Не зажигается основная
горелка духовки через
запальник.
Неправильно
установлен запальник.
Установить запальник,
чтобы струя газа
попадала в канал
запальника.
Зажигается и при отпуска-
нии ручки управления
краном гаснет горелка
плоскости готовки или
духовки.
Неисправны элементы
системы газ-контроля:
- слабый поджим
контакта термопары;
- увеличенное расстоя-
ние между контактами
термопары и огневыми
отверстиями горелки.
Затянуть гайку
термопары.
Установить расстояние
между контактом
термопары и огневым
отверстием 3-4 мм.
Отсутствует искра
электророзжига.
Отсоединен (обрыв)
провод свечи.
Неисправен блок
электророзжига.
Сломан корпус свечи.
Загрязнена или
залита свеча.
При отключенной от
электрической сети
плите заменить свечу,
блок электророзжига.
Прочистить и просу-
шить свечу.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Если Ваша плита нуждается в ремонте, сервисные центры, список которых
прилагается в приложении А, всегда к Вашим услугам.
Все неисправности плит, вызванные отказом (за исключением замены лампы
освещения), устраняются только специалистами ремонтных организаций.
Непрофессиональное вмешательство в ремонт плиты опасно, так как может
привести к поражению электрическим током и короткому замыканию.
