УСТАНОВКА
500 мм
650 мм
5
0
м
м
20 мм
9
332243.031
Распакуйте плиту, снимите липкую ленту и все упаковочные материалы и
установите плиту на ровную поверхность.
Плиту следует устанавливать непосредственно на пол.
Запрещается устанавливать плиту на подставку.
Перед подключением проверить соответствуют ли условия подключения (вид
газа и давление газа) настройке плиты.
Параметры настройки плиты приведены в маркировке шильдика, располо-
женного на задней стенке плиты.
Плиту не следует присоединять к дымоходу.
Плита должна быть установлена в соответствии с указаниям “Руководства по
эксплуатации”.
Установку плиты, ее подключение к источникам электроэнергии и газа
должен производить только квалифицированный персонал специализирован-
ных организаций, уполномоченных на право установки и обслуживания газовых
плит с обязательным заполнением «Талона на установку». Не заполнение
«Талона на установку» может являться причиной отказа в гарантийном обслужи-
вании.
Материалы, из которого изготовлены элементы кухонной мебели, должны
быть термостойкими (100 С), в противном случае более низкая термостойкость
материалов может привести к их деформации и изменению цвета.

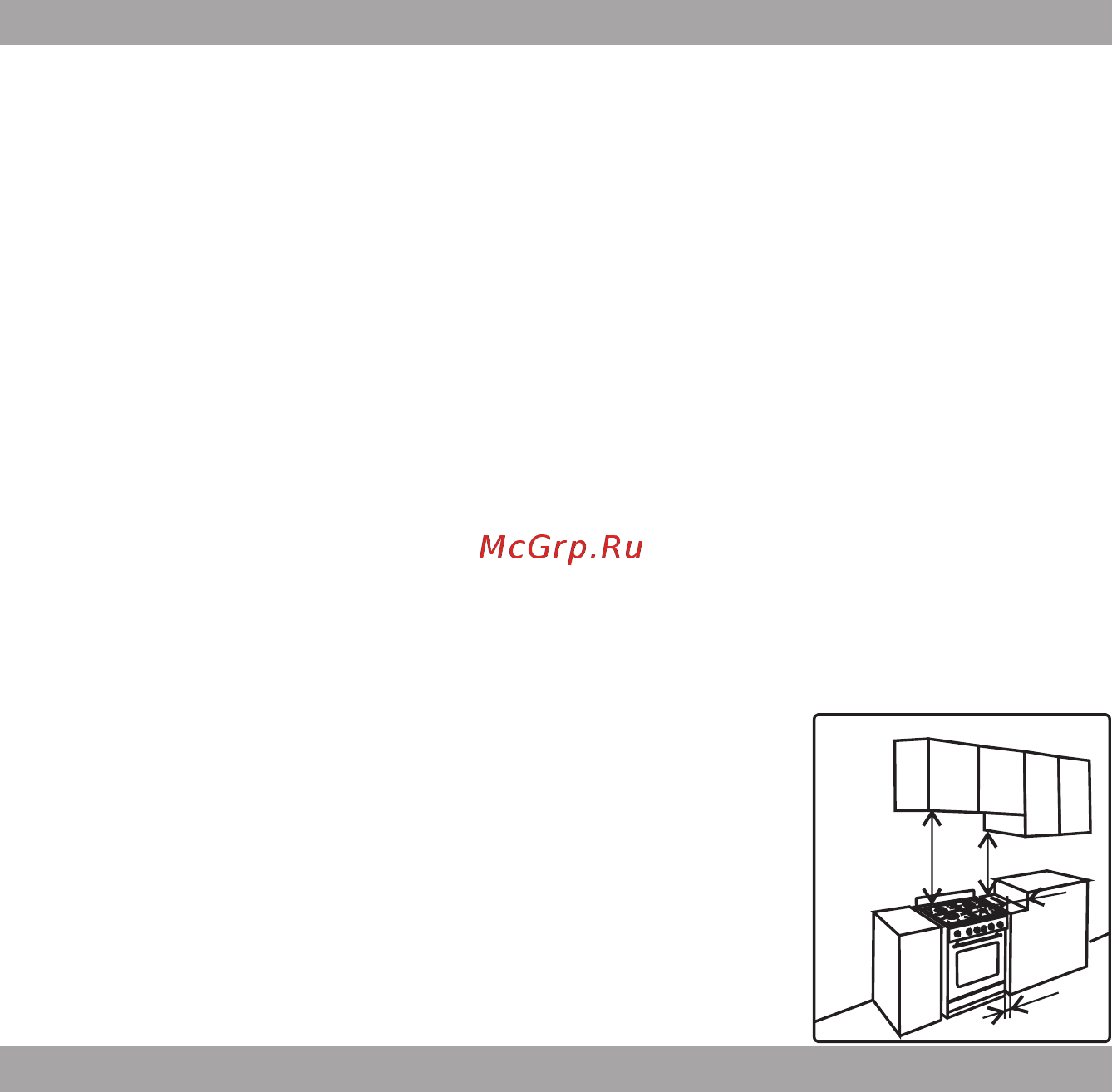

Если плита соприкасается с мебелью, которая
выше плоскости готовки, то необходимо обеспечить
зазор не менее 50 мм между стенками плиты и
мебелью.
Зазор между плитой и стенкой мебели должен
быть не менее 20 мм.
Вытяжка должна быть установлена в соот-
ветствии с “Руководством по эксплуатации”
вытяжки и в любом случае на высоте не менее
650 мм от плиты.
ПОДКЛЮЧЕНИЕ К ГАЗОВОЙ МАГИСТРАЛИ
Внимание! Подключение к газовой магистрали должен производить только
квалифицированный персонал специализированных организаций,
уполномоченных на право установки и обслуживания газовых плит в
соответствии с действующими нормами.
Подключение плиты к газовой магистрали может производиться с помощью
жёсткого или гибкого соединений.
Жёсткое соединение производится с использованием металлической
газопроводной трубы диаметром 1/2 дюйма, соединяющей газовую магистраль
со входом плиты (газовым коллектором с гайкой).
При подключении плиты к газовой магистрали гибким шлангом должны быть
выполнены следующие требования:
- длина шланга не должна превышать 1500 мм;
- шланг должен иметь защитную металлическую оболочку;
- шланг не должен проходить в зоне горячего воздуха дымохода и касаться
задней стенки плиты;
- шланг не должен перекручиваться или быть сильно натянут, а также не
должен иметь резких сгибов;
