Инструкция по установке и эксплуатации

ВАРОЧНЫЕ ПОВЕРХНОСТИ

8

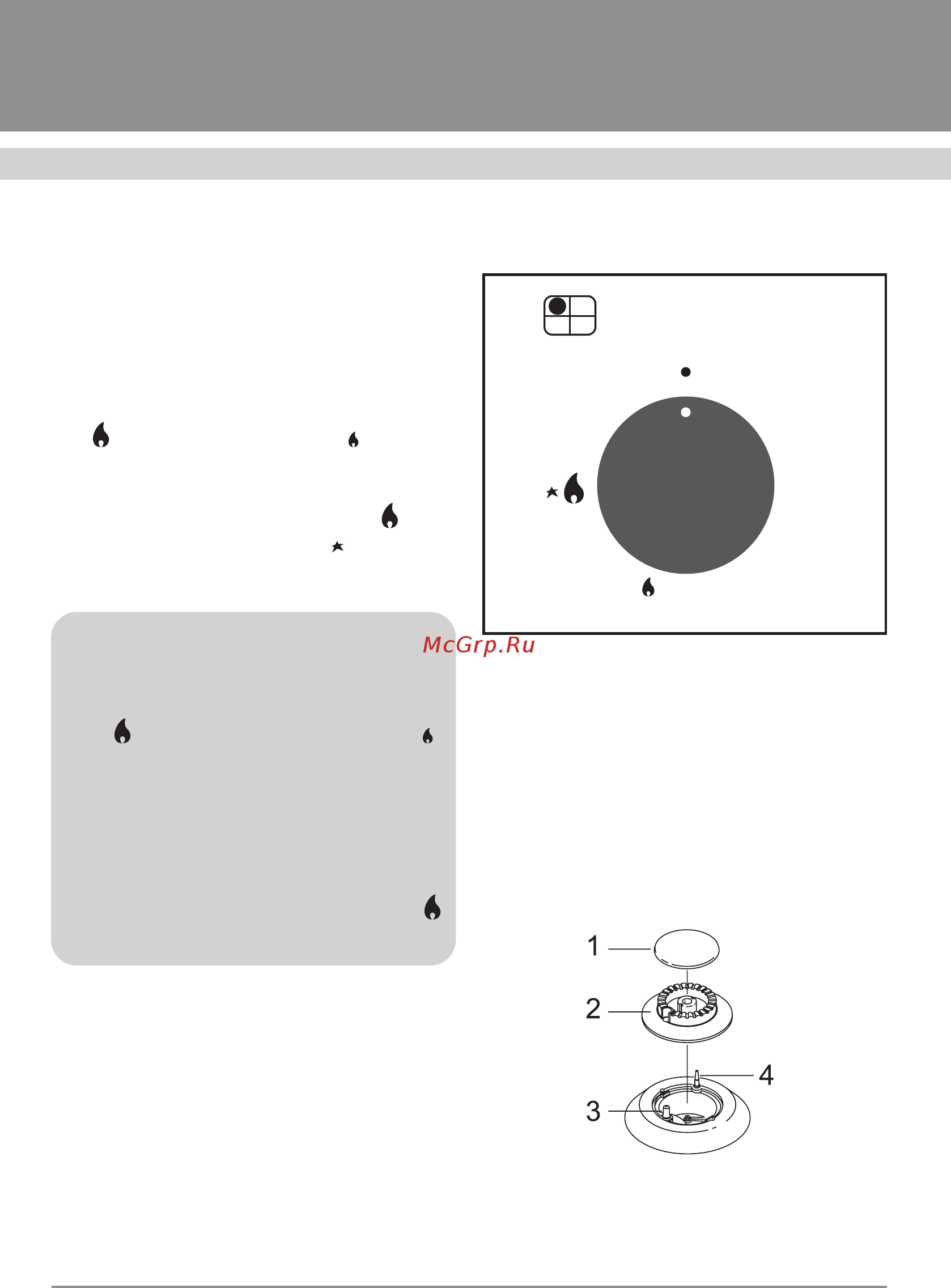

Поток газа к конфоркам (мощность

конфорок) регулируется ручками управ-

ления газовыми конфорками (рис. 2), ко-

торые, в свою очередь, управляют кра-

нами.

Символы пламени «Максимальное пла-

мя» , «Минимальное пламя» и символ

«Выключено»  нанесены на варочной

панели возле ручек управления. Рядом с

символом «Максимальное пламя» нане-

сен символ «искры розжига» , что свиде-

тельствует об оборудовании моделей ав-

томатической системой электророзжига.

Внимание! Все рабочие поло-

жения ручки управления должны

выбираться в интервале между

символами «Максимальное пла-

мя» и «Минимальное пламя» .

Между этими положениями осу-

ществляется плавная регулиров-

ка непрерывной, устойчивой по-

дачи газа к конфоркам. Ни в коем

случае не выбирайте рабочее по-

ложение в интервале между сим-

волами «Максимальное пламя»

и «Выключено» .

С целью удобства контроля величины

пламени конфорки, зажигайте газ до

того, как ставить на решетку емкость для

приготовления пищи.

На рассматриваемой в данной ин-

струкции модели установлены газо-

вые конфорки с электророзжигом и

системой защиты от утечки газа (газ-

контроль). Общий вид разобранной

на составные части газовой конфор-

ки представлен на рис. 3. В ее составе

можно выделить следующие элементы:

Рис. 2

1. Колпачок конфорки.

2. Рассекатель пламени.

3. Свеча розжига.

4. Термоэлемент «газ-контроля».

Рассмотрим особенности зажигания

газа в конфорках в том и другом случаях.

Рис. 3

УПРАВЛЕНИЕ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ
