Hansa ZIM 676 H [29/32] Подготовка установкии монтажа посудомоечной машины

• Регуляция натяжения дверной пружины

Дверная пружина фабрично установлена на степень натяжения соответствующую для внешних

дверей, В случае установки деревянной отделочной панели, Вы должны отрегулировать степень

натяжения пружины дверей. Чтобы докрутить регулятор до соответствующего натяжения либо

ослабления стальной лески, следует обернуть регуляционный винт (см. рисунок 5).

Дверная пружина тогда

будет в соответствующей

степени натяжения, когда

полностью открытые двери

остаются в горизонтальном

положении, но начинают

закрываться после лёгкого

поднятия их пальцем.

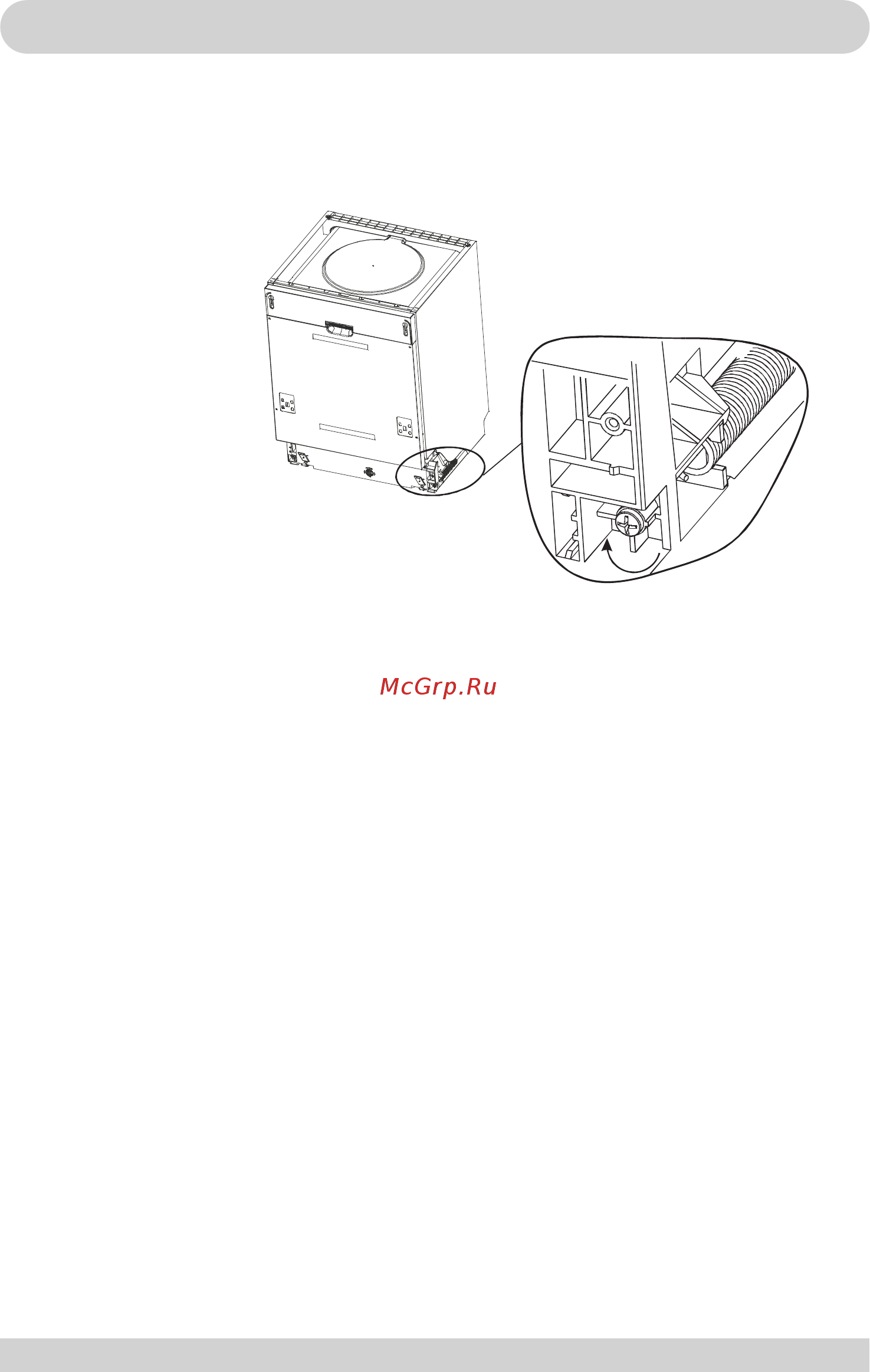

[ рис. 5]

Регуляция напряжения

дверной пружины

• Подсоединение спускного трубопровода

Этапы установки и монтажа посудомоечной машины

1. Установить мебельные двери к внешним дверям посудомоечной машины, применяя ручки из

прилагаемого комплекта. Для того, чтобы устанавить ручки в правильную позицию, следует

воспользоваться шаблоном.

2. Отрегулировать натяжение дверных пружин с помощью шестигранного ключа, поворачивая

его по часовой стрелке, с целью дожать левую и правую пружину дверей. Невыполнение

этого действия может привести к поломке Вашей посудомоечной машины (рис. 2).

3. Подсоединить впускной трубопровод к источнику холодной воды.

4. Подсоединить выпускной трубопровод. Проверить правильность подсоединения по схеме

(рис. 6).

5. Подключить кабель электропитания.

6. Закрепить поддон конденсата под поверхностью рабочего шкафа. Необходимо

проконтролировать, чтобы поддон конденсата совпадал с краем рабочей поверхности.

7. Установить посудомоечную машину в правильное положение (рис. 4).

8. Выровнять по уровню посудомоечную машину. Задняя часть посудомоечной машины может

быть отрегулирована со стороны передней, посредсвом оборота винта с внутренним

шестигранником, в середине основы посудомоечной машины, с помощью шестигранного

ключа (рис. 5A). Для регулировки передней стопы следует применить плоскую отвёртку и

поворачивать переднюю стопу до момента установки посудомоечной машины по уровню

(рис. 5B).

9. Посудомоечная машина должна быть стабильно и надёжно установлена на своём постоянном

месте. Этого можно достичь двумя способами:

A. Обычная рабочая поверхность: вложить монтажный крючок в щель боковой плоскости и

закрепить его на рабочей поверхности с помощью винтов для дерева (рис. 6).

B. Гранитная или мраморная столешница: закрепить боковую сторону с помощью винта (рис. 7).

ПОДГОТОВКА УСТАНОВКИИ МОНТАЖА ПОСУДОМОЕЧНОЙ МАШИНЫ
