RUS Инструкция по применению RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

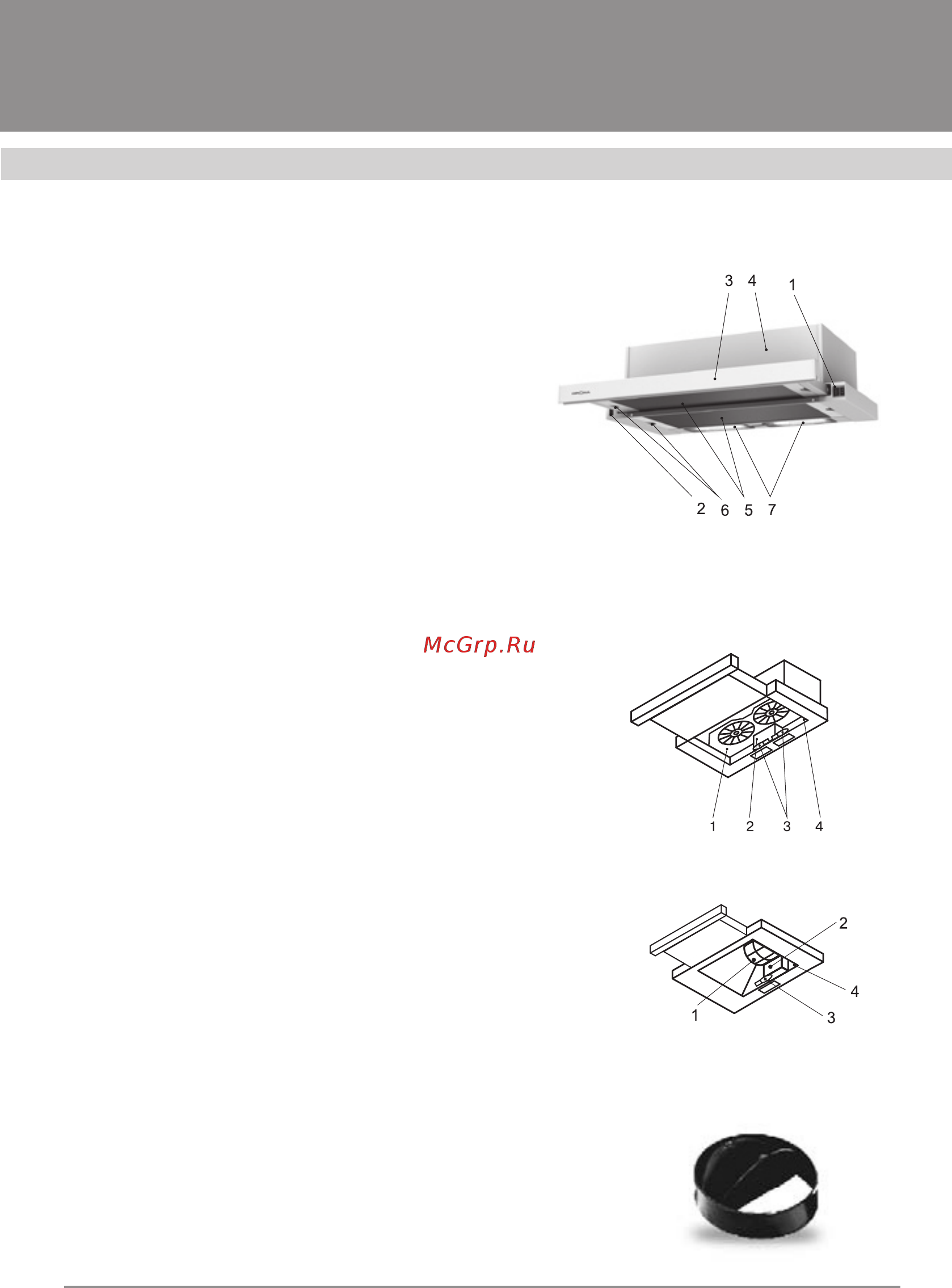

ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из

следующих составных частей (см. рис.1):

1. Переключатель режимов работы

мотора вытяжки.

2. Выключатель ламп вытяжки.

3. Выдвижная панель.

4. Встраиваемая часть корпуса вытяжки.

5. Алюминиевый жироулавливающий

фильтр.

6. Защелка жироулавливающего

фильтра.

7. Защитное стекло ламп подсветки.

Внутри вытяжки после снятия алюми-

ниевого жироулавливающего фильтра

можно увидеть следующие элементы

(см. рис.2, рис.2а):

1. Короб мотора с мотором и крыль-

чаткой, находящимися внутри него.

2. Монтажная коробка.

3. Лампа освещения.

4. Микровыключатель.

Микровыключатель создает допол-

нительные удобства при пользовании

вытяжкой. При перемещении выдвиж-

ной панели в крайнее переднее поло-

жение он включает вытяжку на ранее

установленной Вами скорости венти-

ляции. При возвращении выдвижной

панели в исходное состояние он вы-

ключает вытяжку.

В поставляемые части входят:

1. Комплект крепежа вытяжки к под-

весному шкафчику (4 самореза).

2. Переходной фланец с антивозврат-

ным клапаном (см. рис. 3).

Рис. 1

Рис. 2

Рис. 2а

Рис. 3
