Установка камеры заднего вида

В коробке с автомобильным навигатором JJ-Connect Autonavigator

4000W Camera вы также найдете комплект для установки и подключе-

ния беспроводной камеры заднего вида. Камера предназначена для

облегчения парковки в мегаполисе - при подаче питающего напряже-

ния на камеру, она автоматически начинает трансляцию беспроводно-

го сигнала на принимающее устройство (автомобильный навигатор, ус-

тановленный в скобу крепления).

Наилучшим местом для установки является ни-

ша номерного знака на крышке багажника (см.

рисунок). Необходимо закрепить камеру на

крышке с помощью саморезов или других при-

способлений. Кабель питания и передатчик

беспроводного видеосигнала необходимо раз-

местить внутри багажника. Если вы не уверены

в собственных силах или при установке у вас

возникли какие-либо вопросы, рекомендуем

обратиться в специализированные автосерви-

сы.

При подключении питания камера автоматически начинает передачу

видеосигнала, при этом прибор также автоматически отображает

картинку на дисплее. Прибор переходит в этот режим несмотря на

работу навигационной программы, проложенный маршрут, включенный

медиаплеер и другие условия. Таким образом, режим видеокамеры

является приоритетным. Лучше всего подключить камеру заднего вида

к проводам питания фонаря заднего хода (красный провод - «+»,

черный провод - «-» (масса автомобиля)). В этом случае при включении

задней передачи автомобильный навигатор начнет отображение

картинки с видеокамеры. Прибор вернется в нормальный режим

работы после отключения задней передачи.

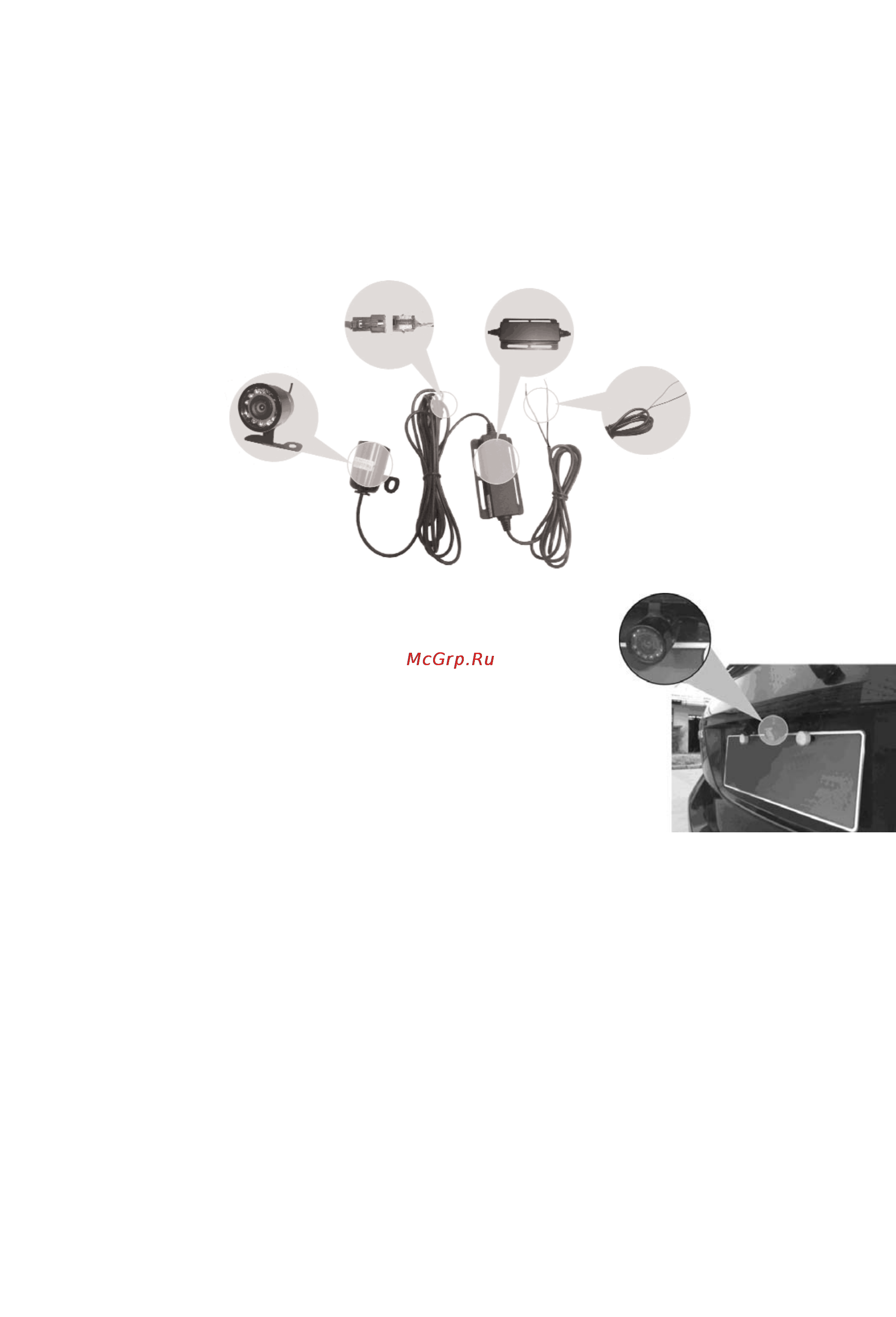

Камера с ИК-

светодиодами

Разъем соединения

камеры и передатчика

Передатчик беспроводного

видеосигнала

Кабель

подключения

питания (к фонарю

заднего хода)
