4. УСТРОЙСТВО БЕНЗОПИЛЫ

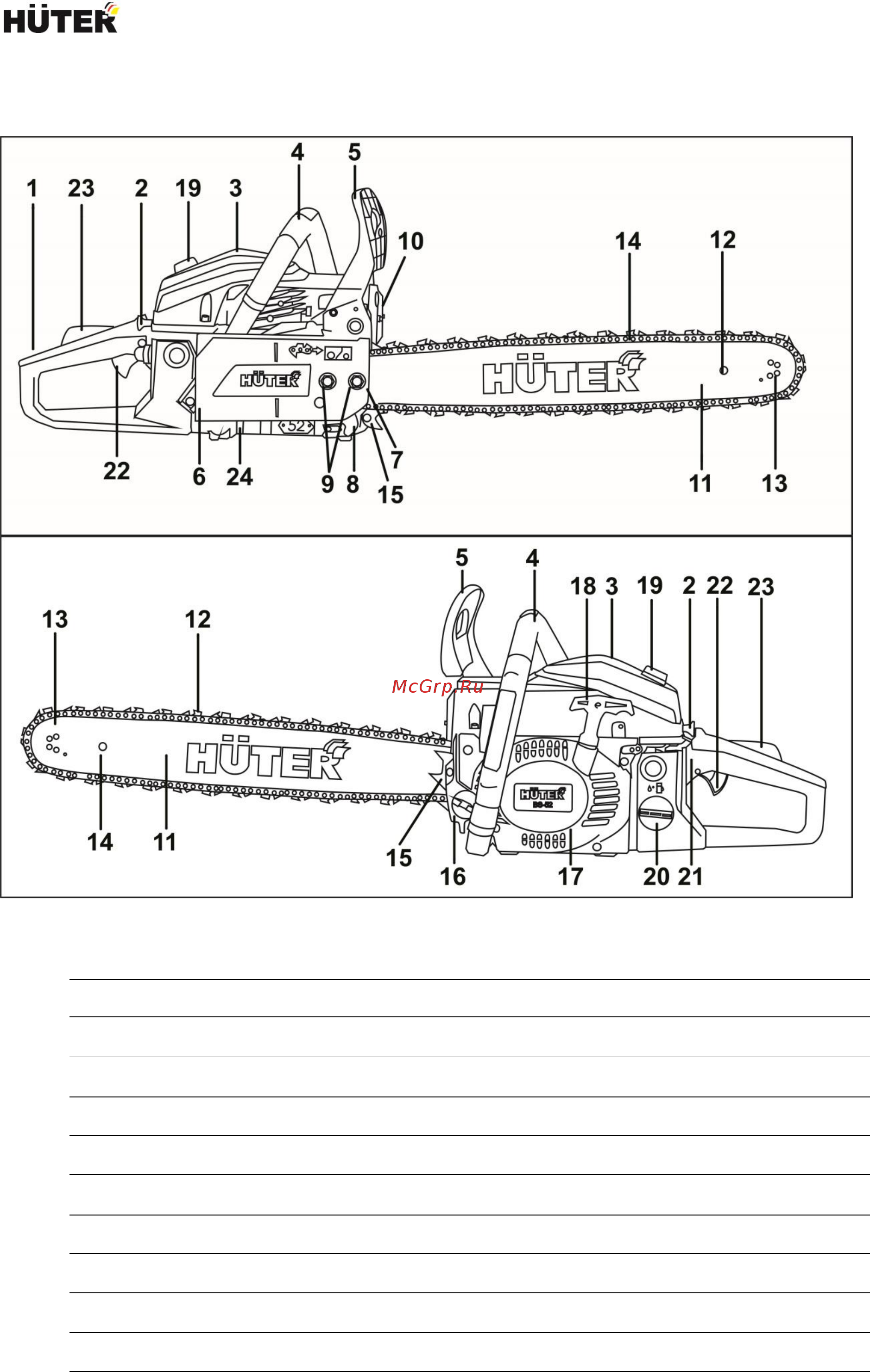

Рис. 1. Общий вид
1
Задняя ручка
13
Ведомая звездочка
2
Рычаг воздушной заслонки
14
Пильная цепь
3
Корпус воздушного фильтра
15
Зубчатый упор
4
Передняя ручка
16
Горловина масляного бака
5
Тормоз цепи для мгновенной
остановки в аварийных случаях
17
Крышка стартера
6
Прижимная крышка шины
18
Ручка стартера
7
Винт регулировки натяжения цепи
19
Винт корпуса воздушного фильтра
8
Уловитель цепи предотвращает травмы
при соскальзывании и при обрыве цепи
20
Горловина топливного бака
9
Крепежные винты пильной
шины
21
Выключатель зажигания для остановки пилы
10
Глушитель для отвода выхлопных газов и
снижения шума двигателя
22
Курок газа
11
Шина
23
Блокировка курка предотвращает случайное
нажатие
12
Отверстие для смазки ведомой звездочки
24
Регулятор масляного насоса
