Ред. 20
11
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Серия BS / Модель пилы
BS-40
BS-45M
BS-45
BS-52М
BS-52
BS-62
Объём двигателя, см
3
40
45
45
52
52
58
Мощность кВт
1,9
2,3
2,3
2,8
2,8
3,3
Длина шины, мм / дюймы
400 / 16”
400 / 16”
450 / 18”
450 / 18”
505 / 20”
505 / 20”
Толщина звена и шаг цепи, мм / дюймы
1,33 / 3/8”
1,33 / 3/8”
1,5 / 0,325”
1.5 / 0,325”
1.5 / 0,325”
1.5 / 0,325”
Количество звеньев, шт.
57
57
72
72
76
76
Емкость топливного бака, мл
310
550
550
550
550
560
Антивибрационная система
Тормоз цепи
Автоматическая смазка цепи
Таблица 2. Технические характеристики
6. СБОРКА
1. Открутите гайку для крепления шины и снимите защитную
крышку вместе с тормозом цепи.

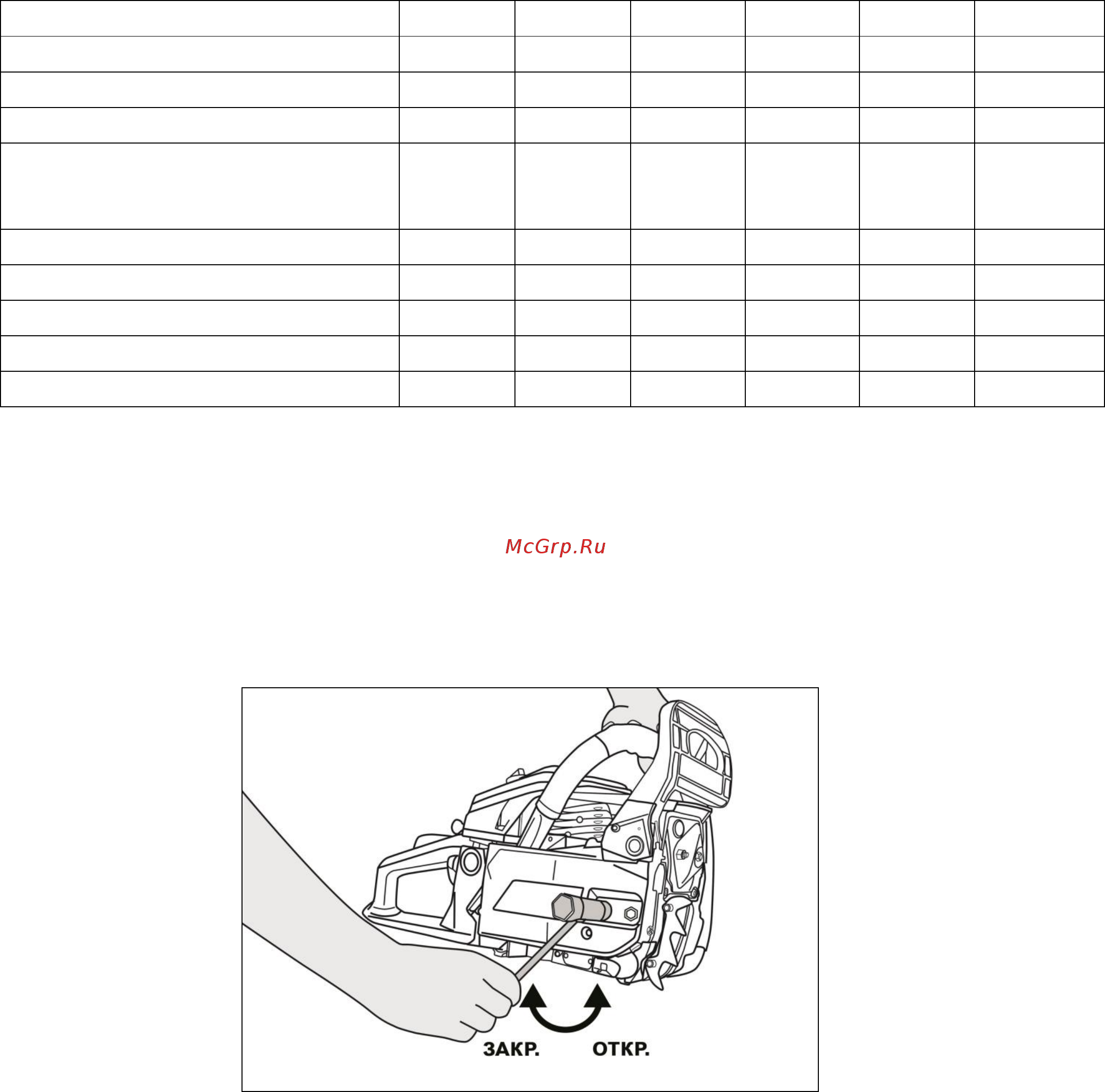

Рис.1 Ослабление гайки прижимной крышки шины
