12 Начальные сведения о мониторе

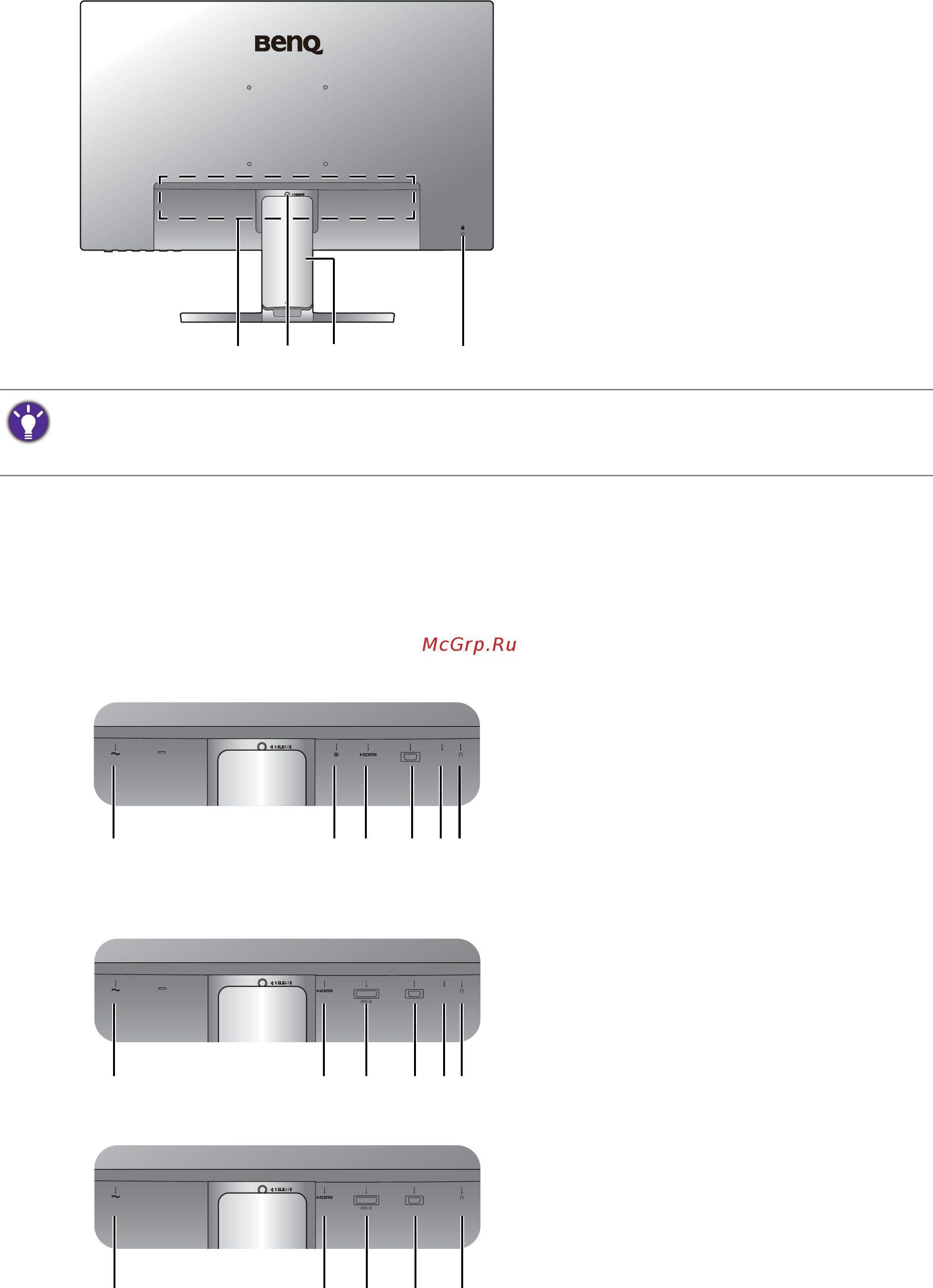

Вид сзади
Входные и выходные разъемы
Входные и выходные разъемы могут быть разными в зависимости от купленной
вами модели. Подробности см. в документе Технические характеристики на
прилагаемом компакт-диске.
1. Входные и выходные
разъемы (в зависимости от
модели, см. раздел
"Входные и выходные
разъемы" на стр. 12)
2. Кнопка разблокировки
подставки
3. Крышка отсека кабельных
вводов
4. Гнездо замка типа
Kensington
• Реальная схема может отличаться от показанной в зависимости от модели.
• Показанное здесь изображение может отличаться от изображения модели, поставляемой в
вашу страну.
D-SUB
LINE IN
214
3
BL2480 / BL2480T / BL2780 / BL2780T 1. Входное гнездо шнура
питания перем. тока
2. Разъем DisplayPort
3. Разъем HDMI
4. Разъем D-Sub
5. Линейный аудиовход
6. Гнездо наушников
7. Разъем DVI-D
Модели с входными разъемами DVI и
динамиками.
BL2483 / BL2483T
D-SUB
LINE IN
1 34256
LINE IN
D-SUB
174356
D-SUB
17436
