14 Начальные сведения о мониторе

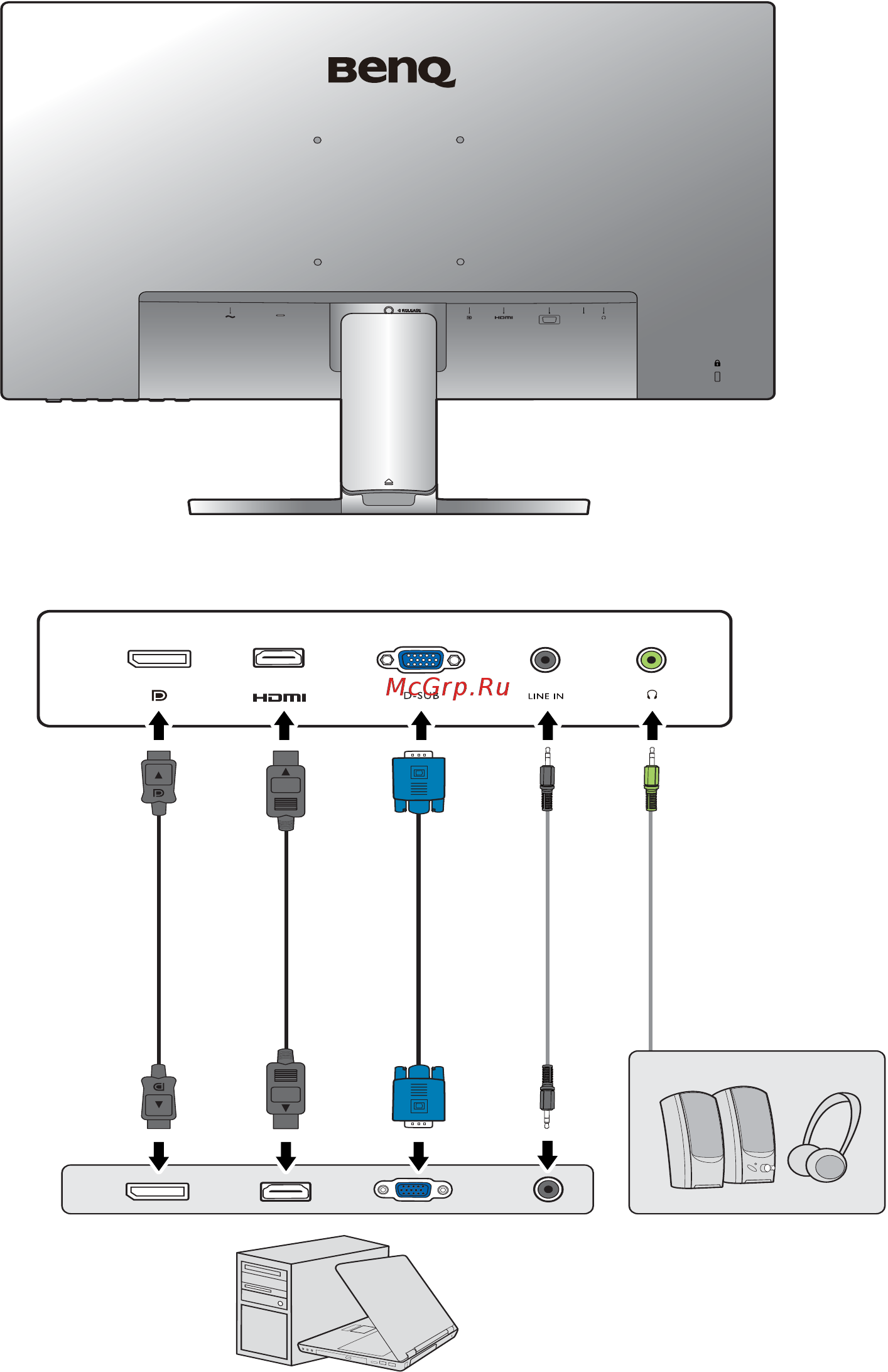

Подключения
Следующие схемы подключения показаны только для примера. Кабели, не
входящие в комплект поставки вашего устройства, можно купить отдельно.
Подробное описание способов подключения см. на стр. 22 - 23.
D-SUB
LINE IN
BL2480 / BL2480T / BL2780 / BL2780T
ПК/ноутбук
Динамики/
наушники
