Подключение оборудования
2
2
12
исходил от экрана телевизора. Кроме того, центральный
громкоговоритель не должен пересекать линию,
образованную передним краем правого и левого
фронтальных громкоговорителей.
•
Объемные и задние громкоговорители объемного звучания
следует устанавливать на 60–90 см выше уровня ушей и
слегка наклонить вниз. Убедитесь в том, что
громкоговорители не направлены навстречу друг другу.
Для формата DVD-Audio громкоговорители должны
находиться дальше от слушателя.
•
Старайтесь не размещать громкоговорители объемного
звучания дальше от слушателя, чем передние и
центральные. В противном случае может произойти
ослабление эффекта объемного звучания.
•
Располагайте левый и правый передние верхние
громоговорители непосредственно над левым и правым
передними громкоговорителями на расстоянии минимум
один метр.
•
В случае расположения громкоговорителей около ЭЛТ-
телевизора, используйте громкоговорители
магнитозащищенного типа или располагайте
громкоговорители на достаточном расстоянии от ЭЛТ-
телевизора.
•
Сабвуфер можно поместить на полу. В идеальном случае
другие громкоговорители во время прослушивания должны
располагаться на уровне ушей. Расположение
громкоговорителей на полу (кроме сабвуфера) или
закрепление их высоко на стене не рекомендуется.
•
Когда низкочастотный громкоговоритель не подключается,
подключите громкоговорители с возможностью
воспроизведения низких частот к переднему каналу.
(Низкочастотный компонент низкочастотного
громкоговорителя воспроизводится от передних
громкоговорителей, что может повредить
громкоговорители.)
•
После подключения, обязательно выполните
процедуру автоматической настройки MCACC
(настройка среды громкоговорителей).
См. Автоматическая настройка объемного звучания
(MCACC) на стр.23.
ОСТОРОЖНО
•
Все громкоговорители должны быть надежно установлены.
Это не только улучшает качество звука, но и уменьшает
риск повреждения или травмы в результате падения или
переворачивания громкоговорителей в случае внешнего
толчка (например, при землетрясении).
Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями
(передние громкоговорители на рисунке), тем не менее,
рекомендуется использовать по крайней мере три, а полный
комплект обеспечивает наилучшее объемное звучание.
Убедитесь, что правый громкоговоритель подключен к
правому (R) разъему, а левый громкоговоритель – к левому (L)
разъему. Также убедитесь, что положительный и
отрицательный (+/
–) разъемы ресивера совпадают с
соответствующими разъемами громкоговорителей.
Можно использовать громкоговорители с нормальным
импедансом мощностью от 6 до 16 .
Подключайте устройство к сети переменного тока только
после завершения всех соединений.

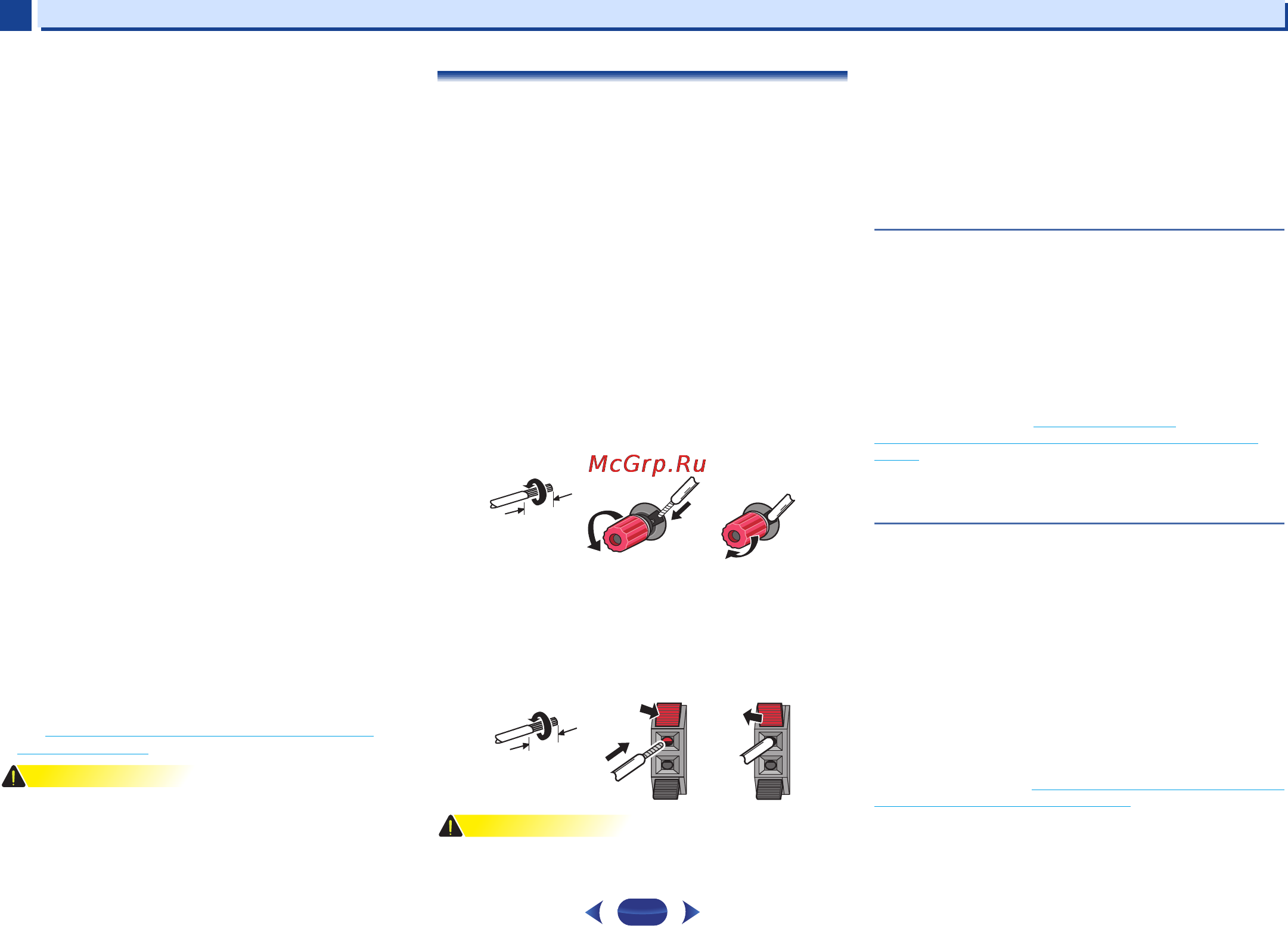

Подключение проводов
1
Скрутите оголенные жилы провода.
2
Ослабьте зажим контакта и вставьте оголенный
провод.
3
Зажмите контакт.
Подсоедините провода к терминалам громкоговорителей B
ресивера VSX-827, как показано ниже:
1
Скрутите оголенные жилы провода.
2
Откройте защитные выступы и вставьте оголенный
провод.
3
Отпустите защитные выступы.
ОСТОРОЖНО
•
На контактах громкоговорителей имеется ОПАСНОЕ ДЛЯ
ЖИЗНИ напряжение. Во избежание опасности
поражения электрическим током при подключении или
отключении кабелей громкоговорителей отсоединяйте
кабель питания, прежде чем прикасаться к любым
неизолированным деталям.
•
Оголенные концы провода громкоговорителя должны быть
обязательно скручены и вставлены в контакт
громкоговорителя до конца. Если любой из
неизолированных проводов громкоговорителя коснется
задней панели, это может вызвать отключение питания в
целях безопасности.
Подключение задних громкоговорителей
объемного звучания или передних верхних
громкоговорителей (Для VSX-827)
При выполнении вышеуказанных подключений, необходимо
задать настройку системы громкоговорителей (Speaker
System). Выберите Surr.Back, если подключен задний
громкоговоритель объемного звучания, и Height, если
подключен передний верхний громкоговоритель (возможна
любая настройка, если не подключен ни задний
громкоговоритель объемного звучания, ни передний верхний
громкоговоритель) (см. Настройка системы
громкоговорителей (Speaker System) (только VSX-827) на
стр.50).
•
При использовании только одного заднего
громкоговорителя объемного звучания, подключите его к
терминалам SURROUND BACK L (Single).
Подключение задних громкоговорителей
объемного звучания или передних верхних
громкоговорителей (Для VSX-527)
Подключите выходы PRE OUT SURR BACK/FRONT
HEIGHT на устройстве к дополнительному усилителю, чтобы
добавить задний громкоговоритель объемного звучания или
передний верхний громкоговоритель.
При выполнении вышеуказанных подключений, необходимо
задать настройку выхода предварительного усилителя.
Выберите Surr.Back, если подключен задний
громкоговоритель объемного звучания, и Height, если
подключен передний верхний громкоговоритель (возможна
любая настройка, если не подключен ни
задний
громкоговоритель объемного звучания, ни передний верхний
громкоговоритель) (см. Настройка выхода предварительного
усилителя (только VSX-527) на стр.51).
•
Для одного громкоговорителя можно также подключать
дополнительный усилитель к выходам PRE OUT заднего
тылового канала. В этом случае подключайте усилитель
только к левому (L (Single)) разъему.
12 3
10 мм
12 3
10 мм
