Подключение оборудования
2
2
17
Подключение телевизора и компонентов
воспроизведения

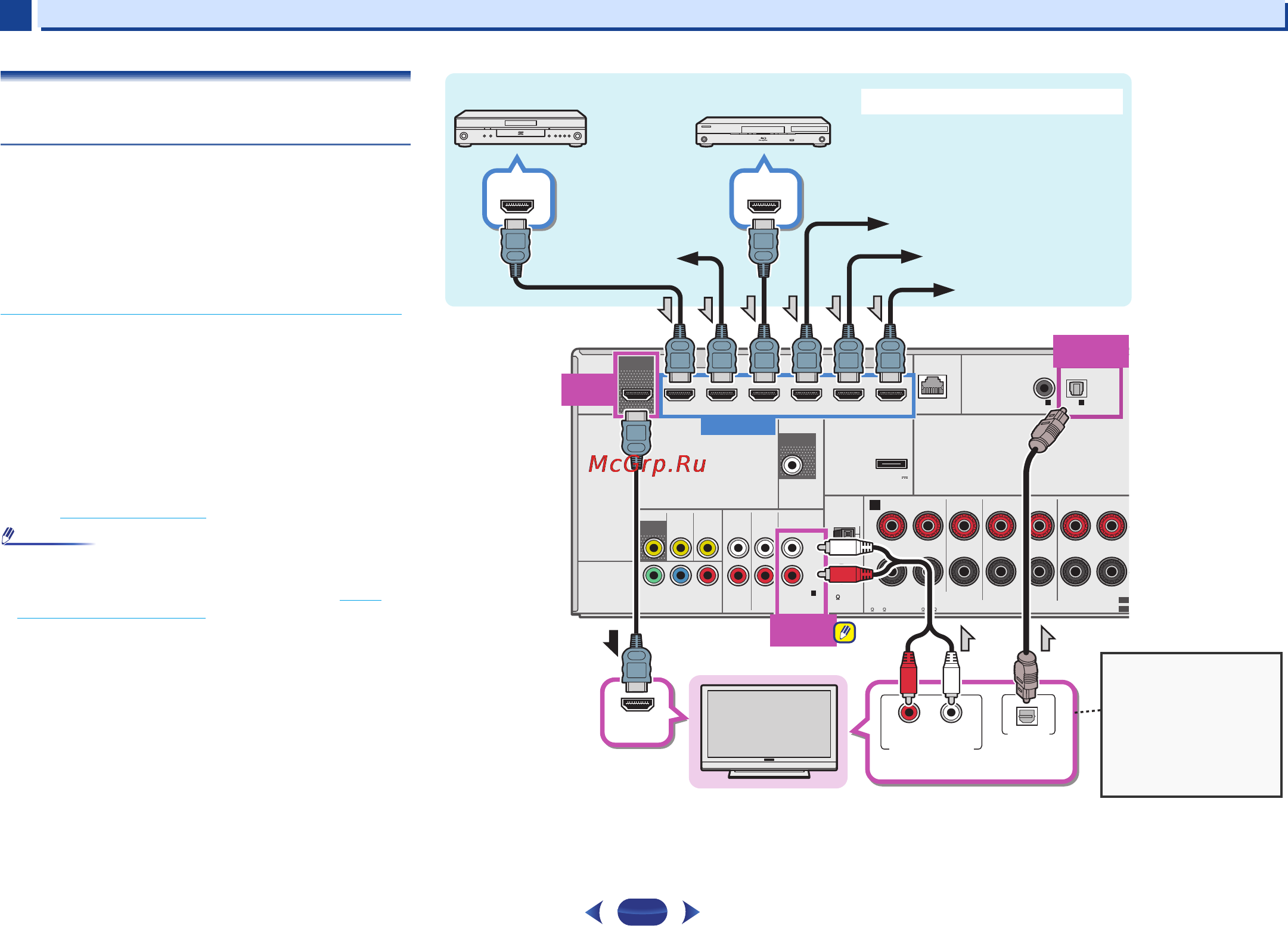

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с
HDCP) (проигрыватель Blu-ray Disc, и др.), его можно
подключить к данному ресиверу с помощью имеющегося в
продаже кабеля HDMI.
Если телевизор и компоненты воспроизведения
поддерживают функцию Control по HDMI, можно
использовать обычные функции Control по HDMI (см.
Функция Control with HDMI (Управление по HDMI)
на стр.53).
•
Следующее подключение/настройка требуется для
прослушивания звучания телевизора через ресивер.
-
Если телевизор не поддерживает функцию возвратного
аудиоканала через HDMI, подключите ресивер и
телевизор через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного
аудиоканала через HDMI, звук с телевизора может
вводится в ресивер через терминал HDMI, поэтому нет
необходимости подсоединять аудиокабель. В таком
случае, установите параметр ARC в HDMI Setup на ON
(см. HDMI Setup
на стр.53).
Примечание
•
Для прослушивания аудио с телевизора, подключенного к
данному ресиверу с помощью аналоговых аудиокабелей,
требуется настройка для аналогового аудио (см. Меню
назначения входов на стр.50).
HDMI
VIDEO
R
L
AUDIO
COMPONENT VIDEO
PRE OUT
SPEAKERS
ANTENNA
OPTICAL
COAXIAL
LAN
(
10/100
)
DVD
IN
SAT/CBL
IN
MONITOR
OUT
DVD
YP
B
P
R
SAT/CBL
ANALOG IN
IN
IN
DVD GAME VIDEOBD
SAT/CBL DVR/BDR
(
CD
)
(
TV
)
IN
1
IN
1
(
CD
)
OUT
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
1
FM UNBAL
75
CAUTION:
ATTENTION:
SPEAKER IMPEDANCE
ENCEINTE D’IMPEDANCE DE
6 -16 .
6 -16 .
AM LOOP
SURROUND
SURROUND BACK
CENTER
FRONT
RLRL
(
Single
)
RL
A
SUB WOOFER
1
IN
(
DVD
)
1
1
(
OUTPUT 5
V
0.1 A MAX
)
ADAPTER PORT
SEL
E
SEL
E
HDMI
OUT
ANALOG
IN1 (CD)
HDMI OUT
HDMI IN
DIGITAL AUDIO OUT
OPTICAL
HDMI OUT
HDMI IN
RL
ANALOG AUDIO OUT
OPTICAL
IN1 (TV)
Выберите один
Телевизор, совместимый с HDMI/DVI
Приставка
Проигрыватель DVD
Проигрыватель Blu-ray Disc
Игровая приставка
Компоненты, совместимые с HDMI/DVI
Если телевизор не
поддерживает функцию
возвратного аудиоканала
через HDMI, данное
подключение требуется
для прослушивания
звучания телевизора через
ресивер.
DVD рекордер, Blu-ray
Disc рекордер
Видео компонент
VSX-827
