ПОДГОТОВКА ➤ Входные и выходные гнезда и кабели Ru 22
■ Видео/аудиогнезда
❑ Гнезда HDMI
Цифровое видео и цифровой звук передаются
по одному кабелю. Используйте кабель HDMI.
• Используйте 19-штыревой кабель HDMI с логотипом HDMI.
Рекомендуется использовать кабель длиной до 5,0 м,
чтобы избежать ухудшения качества сигнала.
• Чтобы подключить к данному аппарату устройство с гнездом
DVI, необходим кабель HDMI/DVI-D.
• Гнезда HDMI поддерживают функции управления HDMI, Audio
Return Channel (ARC) и передачи видео в формате 3D и 4K.
• Используйте высокоскоростные кабели HDMI
и наслаждайтесь видео в формате 3D и 4K
■ Видеогнезда
❑ Гнезда COMPONENT VIDEO
Передача видеосигналов с разделением на три
компонента: яркость (Y), насыщенность синего
цвета (P
B) и насыщенность красного цвета (PR).
Используйте компонентный видеокабель с тремя
штекерами.
❑ Гнезда VIDEO
Используются для передачи аналогового
видеосигнала. Используйте штекерный видеокабель.
■ Аудиогнезда
❑ Гнезда OPTICAL
Используются для передачи цифрового
видеосигнала. Используйте цифровой оптический
кабель. Перед использованием кабеля снимите
защиту конца (если имеется).
❑ Гнезда COAXIAL
Используются для передачи цифрового
видеосигнала. Используйте цифровой
коаксиальный кабель.
❑ Гнезда AUDIO
Используются для передачи аналогового
стереофонического аудиосигнала. Используйте
штекерный стереокабель.

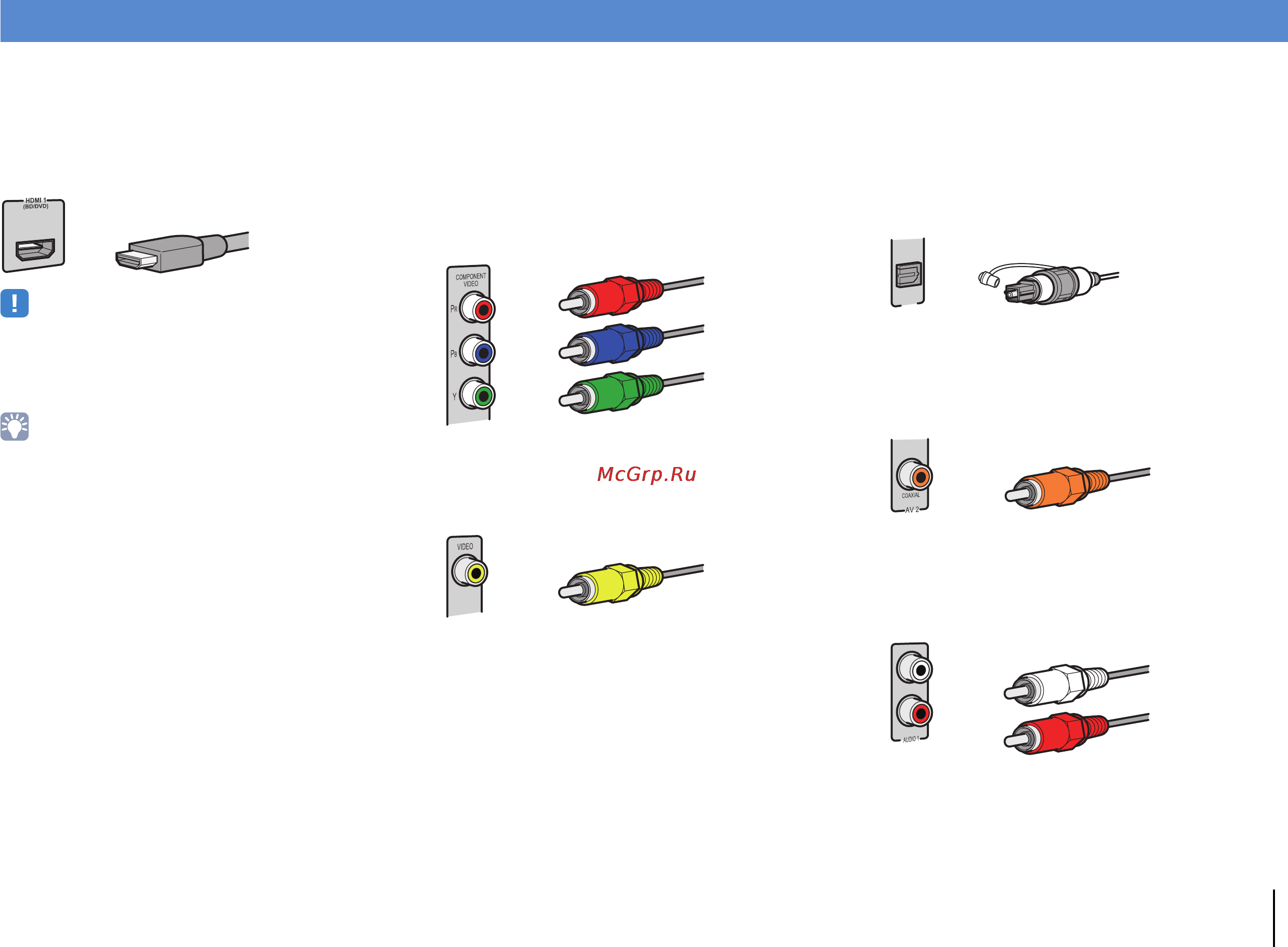

Входные и выходные гнезда и кабели
Кабель HDMI
Компонентный видеокабель
Штекерный видеокабель
AV 4
OPTICAL
(
TV
)
Цифровой оптический кабель
Цифровой коаксиальный кабель
Стереофонический штекерный кабель
