ПОДГОТОВКА ➤ Подключение воспроизводящих устройств Ru 28
Аппарат оснащен различными входными гнездами, в том числе входными гнездами
HDMI, и позволяет подключать различные виды воспроизводящих устройств.
Сведения о том, как подключить устройство iPod или запоминающее устройство USB,
см. на последующих страницах.
– Подключение устройства iPod (c. 58)
– Подключение запоминающего устройства USB (c. 62)
Подключение видеоустройств
(таких как BD/DVD-проигрыватели)
Вы можете подключать к аппарату видеоустройства, такие как
BD/DVD-проигрыватели, телевизионные абонентские приставки и игровые консоли.
Выберите один из следующих способов подключения в зависимости от набора
выходных видео/аудиогнезд видеоустройства. Если на видеоустройстве есть
выходное гнездо HDMI, рекомендуем использовать подключение HDMI.
• Если комбинация гнезд входных видео/аудиосигналов на аппарате не подходит для вашего видеоустройства,
измените эту комбинацию в соответствии с выходными гнездами вашего устройства (c. 29).

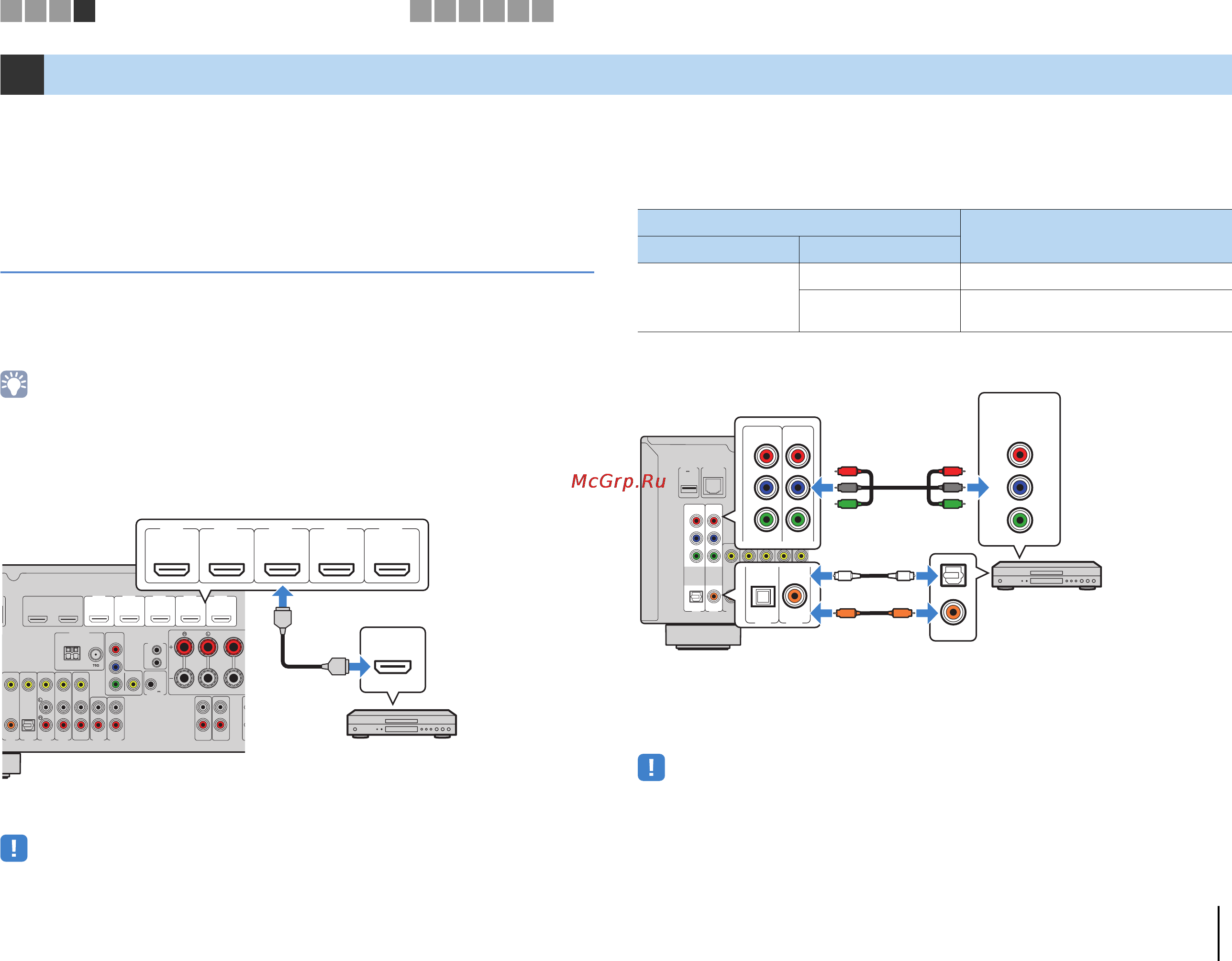

■ Соединение HDMI
Подключите видеоустройство к аппарату с помощью кабеля HDMI.
Если в качестве источника входного сигнала аппарата выбрать HDMI 1–5, видео/аудиосигнал,
который воспроизводится на видеоустройстве, будет выводиться через аппарат.
• Для просмотра видеоизображений, которые выводятся через гнезда HDMI 1–5, необходимо подключить
телевизор к гнезду HDMI OUT аппарата (c. 23–26).
■ Подключение компонентного видео
Подключите видеоустройство к аппарату с помощью компонентного видеокабеля
и аудиокабеля (цифрового оптического или цифрового коаксиального кабеля).
Выберите набор входных гнезд на аппарате в зависимости от набора выходных
аудиогнезд видеоустройства.
Если в качестве источника входного сигнала аппарата выбрать AV 1–2, видео/аудиосигнал,
который воспроизводится на видеоустройстве, будет выводиться через аппарат.
• Вход компонентных видеосигналов (кроме сигналов 480i/576i) на гнезда AV 1–2 аппарата может быть
выведен только с гнезд MONITOR OUT (COMPONENT VIDEO). Для просмотра таких видеоизображений
нужно подключить телевизор к гнездам MONITOR OUT (COMPONENT VIDEO) аппарата (c. 27).
4 Подключение воспроизводящих устройств
FRONT CENTER
AV 3 AV 4 AV 5
AUDIO 1 AUDIO 2
AV
OUT
AV 6
VIDEO
OPTICAL
(
TV
)
COAXIAL
COMPONENT
VIDEO
VIDEO
MONITOR OUT
OUT
IN
REMOTE
TRIGGER OUT
AUDIO
OUT
ZONE 2
OUT
P
B
Y
P
R
HDMI 1
(
BD/DVD
)
HDMI 4 HDMI 5HDMI 3HDMI 2
ANTENNA
(
RADIO
)
HDMI
12
OUT
ARC
FM
AM
12V
0.1A
HDMI
HDMI
HDMI
HDMI 1
(
BD/DVD
)
HDMI 4 HDMI 5HDMI 3HDMI 2
Аппарат (вид сзади)
Выход HDMI
Видеоустройство
Гнезда HDMI 1–5
Выходные гнезда на видеоустройстве
Входные гнезда на аппарате
Видео Аудио
Компонентный
видеосигнал
Цифровой оптический AV 1 (COMPONENT VIDEO + OPTICAL)
Цифровой
коаксиальный
AV 2 (COMPONENT VIDEO + COAXIAL)
COMPONENT
AV 1 AV 2 AV 3 AV 4 AV 5
AV
OUT
AV 6
VIDEO
VIDEO
OPTICAL OPTICAL
(
TV
)
COAXIAL COAXIAL
P
B
Y
P
R
NETWORKDC OUT
5V
0.5A
(
NET
)
ANTENNA
(
RADIO
)
HDMI
12
OUT
ARC
AM
COAXIAL
OPTICAL
P
R
P
B
Y
COMPONENT
VIDEO
COMPONENT
AV1 AV2
VIDEO
OPTICAL COAXIAL
P
B
Y
P
R
O
O
C
C
P
R
P
B
Y
P
R
P
B
Y
Аппарат
(вид сзади)
Гнезда AV 1–2
(COMPONENT VIDEO)
Видеовыход
(компонентный видеосигнал)
Видеоустройство
Аудиовыход
(цифровой оптический или
цифровой коаксиальный)
Гнездо AV 1 (OPTICAL)
или AV 2 (COAXIAL)
1 2 3 4
