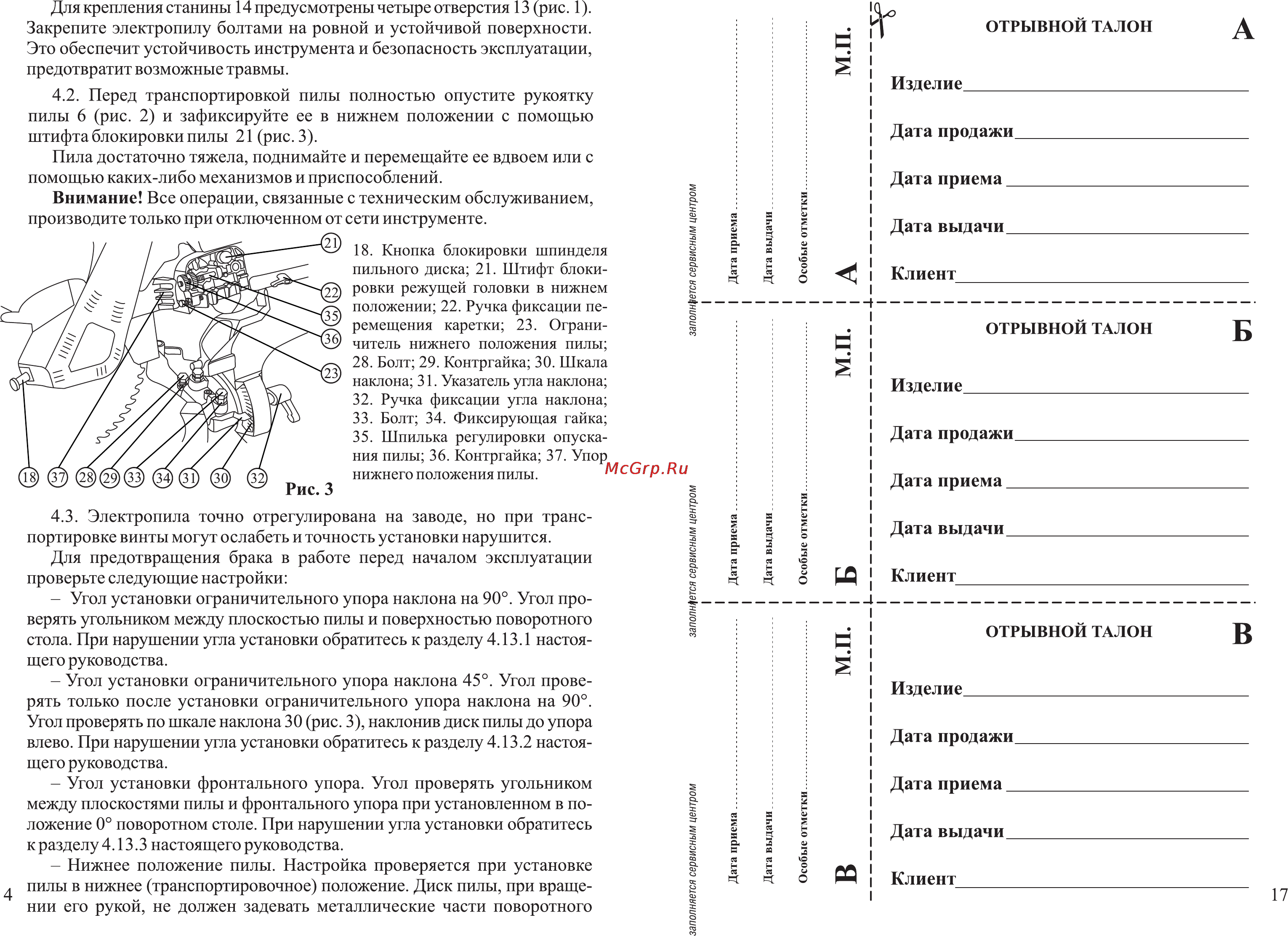

Для крепления станины 14 предусмотрены четыре отверстия 13 рис 1 Закрепите электропилу болтами на ровной и устойчивой поверхности Это обеспечит устойчивость инструмента и безопасность эксплуатации предотвратит возможные травмы 4 3 Электропила точно отрегулирована на заводе но при транс портировке винты могут ослабеть и точность установки нарушится Для предотвращения брака в работе перед началом эксплуатации проверьте следующие настройки Угол установки ограничительного упора наклона на 90 Угол про верять угольником между плоскостью пилы и поверхностью поворотного стола При нарушении угла установки обратитесь к разделу 4 13 1 настоя щего руководства Угол установки ограничительного упора наклона 45 Угол прове рять только после установки ограничительного упора наклона на 90 Угол проверять по шкале наклона 30 рис 3 наклонив диск пилы до упора влево При нарушении угла установки обратитесь к разделу 4 13 2 настоя щего руководства Угол установки фронтального упора Угол проверять угольником между плоскостями пилы и фронтального упора при установленном в по ложение 0 поворотном столе При нарушении угла установки обратитесь к разделу 4 13 3 настоящего руководства Нижнее положение пилы Настройка проверяется при установке пилы в нижнее транспортировочное положение Диск пилы при враще нии его рукой не должен задевать металлические части поворотного Дата продажи заполняется сервисным центром Дата приема а V Дата выдачи о Клиент ОТРЫВНОЙ ТАЛОН К Изделие Дата продажи Дата приема заполняется сервисным центром 18 Кнопка блокировки шпинделя пильного диска 21 Штифт блоки ровки режущей головки в нижнем положении 22 Ручка фиксации пе ремещения каретки 23 Ограни читель нижнего положения пилы 28 Болт 29 Контргайка 30 Шкала наклона 31 Указатель угла наклона 32 Ручка фиксации угла наклона 33 Болт 34 Фиксирующая гайка 35 Шпилька регулировки опуска ния пилы 36 Контргайка 37 Упор нижнего положения пилы Изделие и 2 о Дата выдачи Клиент ОТРЫВНОЙ ТАЛОН 3 Изделие___________________________________ Дата продажи_____________________________ Дата приема_______________________________ заполняется сервисным центром 4 2 Перед транспортировкой пилы полностью опустите рукоятку пилы 6 рис 2 и зафиксируйте ее в нижнем положении с помощью штифта блокировки пилы 21 рис 3 Пила достаточно тяжела поднимайте и перемещайте ее вдвоем или с помощью каких либо механизмов и приспособлений Внимание Все операции связанные с техническим обслуживанием производите только при отключенном от сети инструменте ОТРЫВНОЙ ТАЛОН Дата выдачи______________________________ Клиент 17
