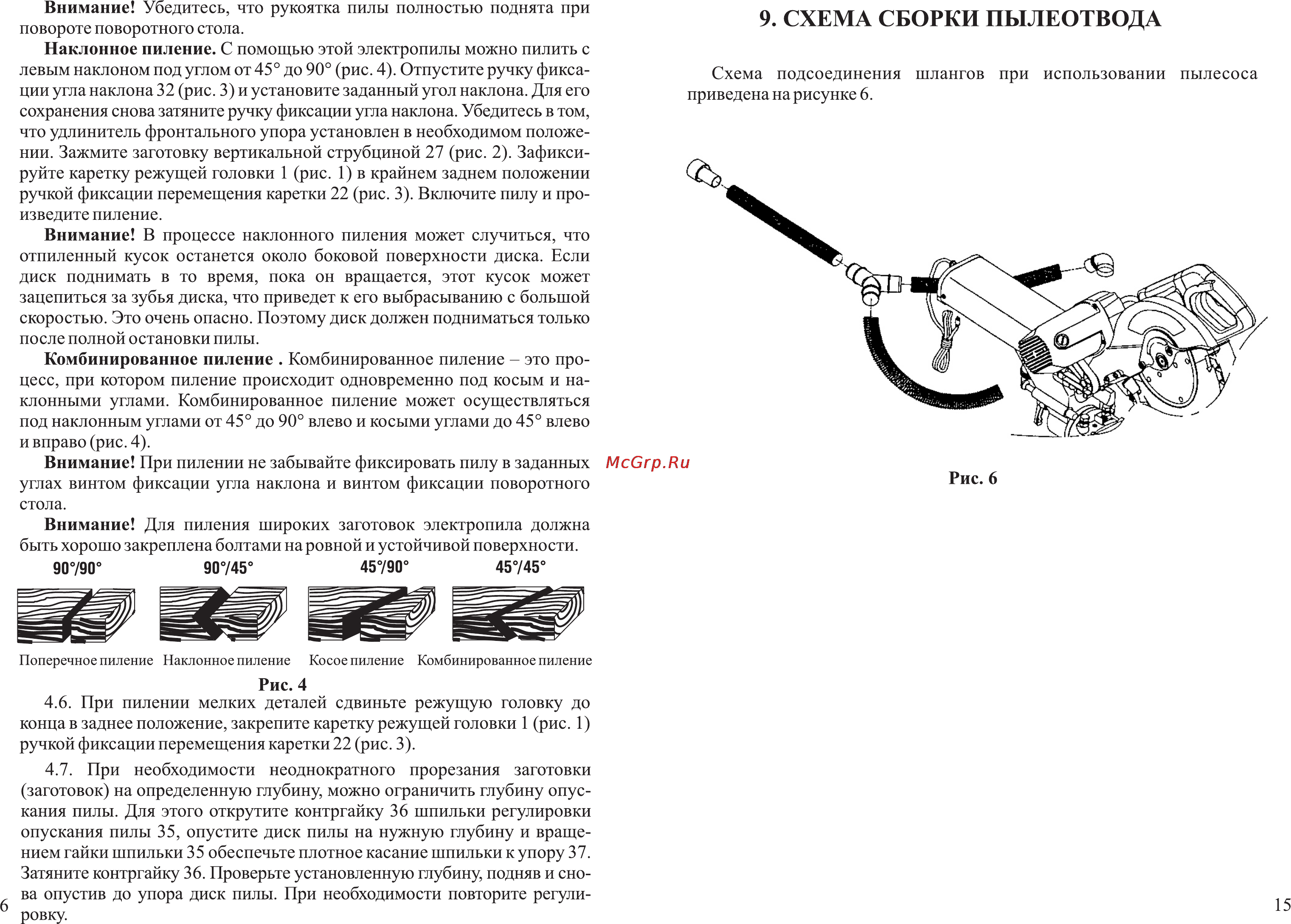

Зубр ЗПТ-305-1800-ЛР [8/12] Схема сборки пылеотвода

Содержание

• Page 1 1
• Зпт зо5 18оо лр 1
• Зыбр 1
• Пила торцовочная 1
• Бумага офсетная 1 печ л 5 тираж 250000 экз заказ 6115 2
• Вашей машины 2
• Возможные неисправности и методы их устранения 2
• Зао зубр овк 2
• Московская область г мытищи 2
• Настоящее руководство по эксплуатации и строго выполняйте 2
• Ной травматической опасности 2
• Образом и содержит дату продажи штамп магазина и подпись 2
• Опасных ситуаций 2
• Отпечатано с готовых диапозитивов 2
• Перед первым включением машины внимательно изучите 2
• Подписано в печать 01 8 008 формат 60x90 16 печать офсетная 2
• Помните электроинструмент является источником повышен 2
• При покупке изделия требуйте проверки его исправности путем пробного вклю 2
• Приведенному в разделе 3 2
• Продавца 2
• Содержащиеся в нем требования только так вы сможете научиться правильно обращаться с инструментом и избежите ошибок и 2
• Страница 2 2
• Убедитесь что гарантийный талон оформлен должным 2
• Уважаемый покупатель 2
• Храните данное руководство в течение всего срока службы 2
• Чения а также комплектности согласно комплекту поставки 2
• Назначение и область применения 3
• Комплектация 4
• Технические характеристики 4
• Устройство и порядок работы 5
• Гарантийный талон 7
• Контролер 5 7
• Сведения о приемке и упаковке 7
• Схема сборки пылеотвода 8
• Гарантийные обязательства 10
• Условия транспортирования 10
• Хранения и утилизации 10
• Рекомендации по эксплуатации 11
• Указания по технике безопасности 12

Похожие устройства

• Vitek VT-3466 Инструкция по эксплуатации
• A4Tech PK-710MJ Инструкция по эксплуатации
• JJ-Connect Autonavigator 310 Black Инструкция по эксплуатации
• Festool KS 120 EB-UG-Set 561415 Инструкция по эксплуатации
• Bosch HBA36T660 Инструкция по эксплуатации
• Kustom KBA10X Инструкция по эксплуатации
• Vitek VT-3465 Инструкция по эксплуатации
• A4Tech PK-720MJ Инструкция по эксплуатации
• JJ-Connect Autonavigator 3100 WIDE Инструкция по эксплуатации
• Festool KS 88 UG-Set 561411 Инструкция по эксплуатации
• Bosch HEA 23B250 Инструкция по эксплуатации
• Kustom KBA16X Инструкция по эксплуатации
• Vitek VT-3464 Инструкция по эксплуатации
• A4Tech PK-730MJ Инструкция по эксплуатации
• Philips SHC5100 Инструкция по эксплуатации
• Kustom KBA30X Инструкция по эксплуатации
• Festool KS 120 EB-Set 561289 Инструкция по эксплуатации
• Bosch PCP 615 B80R Инструкция по эксплуатации
• JJ-Connect AutoNavigator 3000 WIDE Инструкция по эксплуатации
• Vitek VT-3462 Инструкция по эксплуатации

Внимание Убедитесь что рукоятка пилы полностью поднята при повороте поворотного стола Наклонное пиление С помощью этой электропилы можно пилить с левым наклоном под углом от 45 до 90 рис 4 Отпустите ручку фикса ции угла наклона 32 рис 3 и установите заданный угол наклона Для его сохранения снова затяните ручку фиксации угла наклона Убедитесь в том что удлинитель фронтального упора установлен в необходимом положе нии Зажмите заготовку вертикальной струбциной 27 рис 2 Зафикси руйте каретку режущей головки 1 рис 1 в крайнем заднем положении ручкой фиксации перемещения каретки 22 рис 3 Включите пилу и про изведите пиление Внимание В процессе наклонного пиления может случиться что отпиленный кусок останется около боковой поверхности диска Если диск поднимать в то время пока он вращается этот кусок может зацепиться за зубья диска что приведет к его выбрасыванию с большой скоростью Это очень опасно Поэтому диск должен подниматься только после полной остановки пилы Комбинированное пиление Комбинированное пиление это про цесс при котором пиление происходит одновременно под косым и на клонными углами Комбинированное пиление может осуществляться под наклонным углами от 45 до 90 влево и косыми углами до 45 влево и вправо рис 4 Внимание При пилении не забывайте фиксировать пилу в заданных углах винтом фиксации угла наклона и винтом фиксации поворотного стола Внимание Для пиления широких заготовок электропила должна быть хорошо закреплена болтами на ровной и устойчивой поверхности 9 СХЕМА СБОРКИ ПЫЛЕОТВОДА Схема подсоединения приведена на рисунке 6 шлангов при использовании пылесоса Рис 6 Рис 4 4 6 При пилении мелких деталей сдвиньте режущую головку до конца в заднее положение закрепите каретку режущей головки 1 рис 1 ручкой фиксации перемещения каретки 22 рис 3 4 7 При необходимости неоднократного прорезания заготовки заготовок на определенную глубину можно ограничить глубину опус кания пилы Для этого открутите контргайку 36 шпильки регулировки опускания пилы 35 опустите диск пилы на нужную глубину и враще нием гайки шпильки 35 обеспечьте плотное касание шпильки к упору 37 Затяните контргайку 36 Проверьте установленную глубину подняв и сно ва опустив до упора диск пилы При необходимости повторите регули ровку 15
