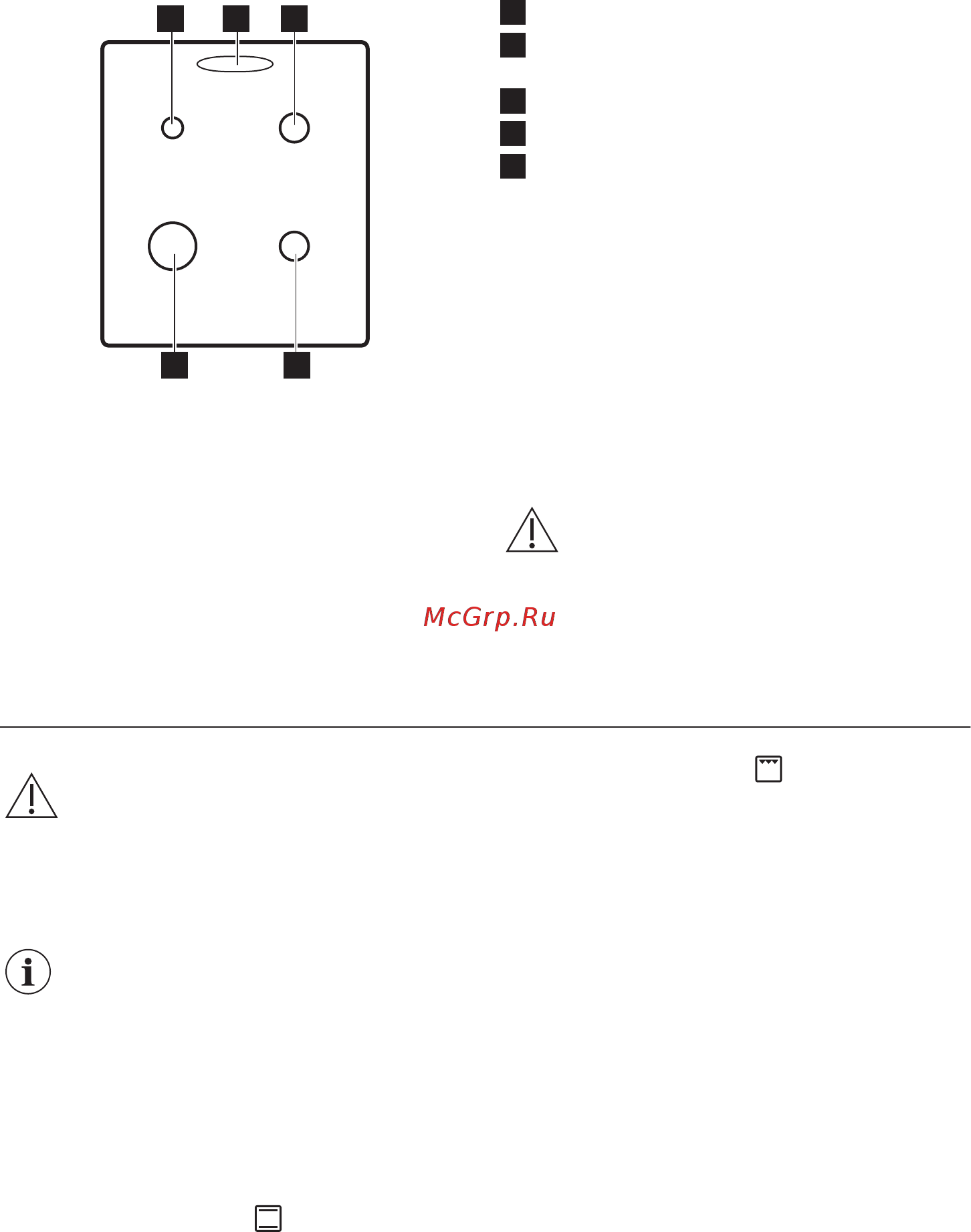

СХЕМА ВАРИЛЬНОЇ ПОВЕРХНІ
1 2 3
5 4
1
Допоміжна конфорка
2
Отвір для виходу пари — кількість і
положення залежать від моделі
3
Конфорка середньої швидкості
4
Конфорка середньої швидкості
5
Швидка конфорка
ПРИЛАДДЯ
• Комбінована решітка
Для розміщення посуду та форм для
випічки, а також для смаження.
• Деко для випічки
Для випікання пирогів і печива.
• Відділення для зберігання речей
Шухляда розташована під порожниною
духовки. Щоб скористатися цим
відділенням, підніміть нижні передні
дверцята, а потім потягніть униз.
ПОПЕРЕДЖЕННЯ! Під час
роботи приладу відділення для
зберігання речей може
нагріватися.
ПЕРЕД ПЕРШИМ КОРИСТУВАННЯМ
ПОПЕРЕДЖЕННЯ! Див. розділи з
інформацією щодо техніки
безпеки.
ПЕРВИННЕ ОЧИЩЕННЯ
Вийміть усі аксесуари з духової шафи.
Див. розділ «Догляд та чистка».
Перед першим користуванням почистіть
пристрій і аксесуари.
Покладіть приладдя на місце.
ПОПЕРЕДНЄ ПРОГРІВАННЯ
Попередньо прогрійте порожній прилад для
того, щоб спалити залишки жиру.
1. Налаштуйте функцію
і максимальну
температуру.
2. Дайте приладу попрацювати 1 годину.
3. Налаштуйте функцію
і встановіть
максимальну температуру. Максимальна
температура для цієї функції становить
210°C.
4. Дайте приладу попрацювати 15 хвилин.
Аксесуари можуть нагрітися до вищої
температури, ніж зазвичай. Може виділятися
запах і дим. Це нормальне явище.
Переконайтеся в тому, що приміщення добре
провітрюється.
ВСТАНОВЛЕННЯ КРИШКИ ОТВОРУ ДЛЯ
ВИХОДУ ПАРИ
Тільки для окремих моделей. Застосовується
лише для моделей варильних поверхонь із
білою кришкою.
Гаряче повітря, що виходить з отвору для
виходу пари, може спричинити знебарвлення
білої кришки варильної поверхні. Ця зона
набуває жовтого кольору. Щоб уникнути цього,
встановіть кришку отвору для виходу пари.
1. Помістіть гачки кришки під переднім краєм
дірочок отвору для виходу пари.
32
