Аквафор Кристалл Н [7/16] Схема водоочистителя
![Аквафор Кристалл Н [7/16] Схема водоочистителя](/views2/1759320/page7/bg7.png)
7

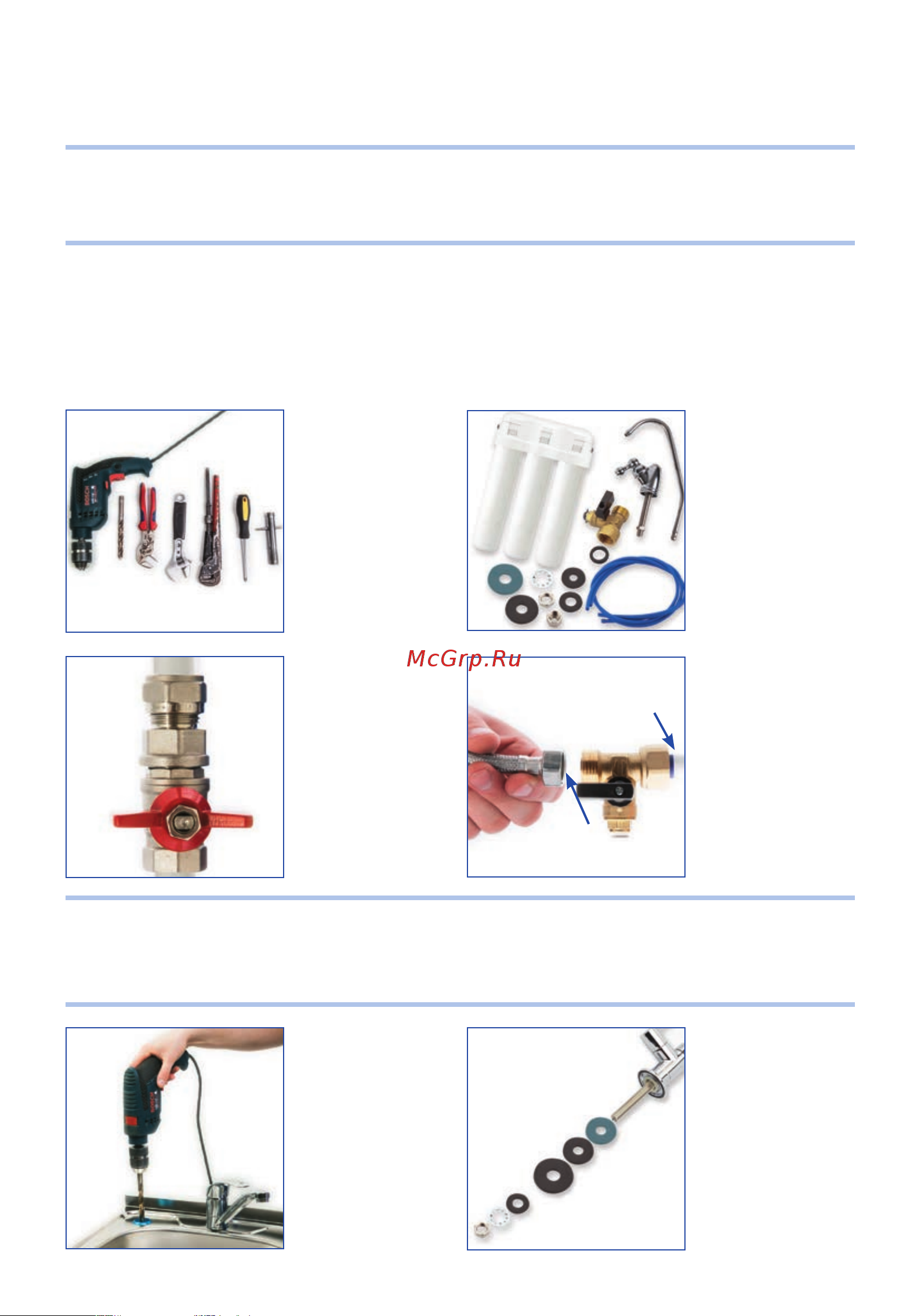

ГИД ПО УСТАНОВКЕ
ВНИМАНИЕ! Перед установкой водоочистителя необходимо замерить давление
в водопроводе и, в случае, если оно превышает 0,63 МПа (6,5 ат), поставить регу-
лятор давления с функцией работы в безрасходном режиме (в комплект поставки
не входит).
Определите удобные места расположения крана для чистой воды (1), водоочистителя (2)
и место установки узла подключения (3) к водопроводу (см. схему). Обратите внимание,
чтобы соединительные трубки проходили свободно, без изломов. Свободные участки трубок
следует закрепить так, чтобы их нельзя было повредить или выдернуть из соединений
посторонними предметами.
Водоочиститель должен быть дистанцирован или изолирован от источников
тепла (кухонные плиты, бойлеры, трубы горячего водоснабжения, посудомоечные
или стиральные машины и др.).
СХЕМА
ВОДООЧИСТИТЕЛЯ
1. Для установки
вам потребуется:
дрель, сверло
12 мм по металлу,
разводные ключи,
отвертка, торцевой
трубчатый ключ
на 14 мм
2. Комплектация
фильтра
3. Перекройте
магистраль
холодной воды
и сбросьте
давление,
открыв смеситель
4. В разрыв между
водопроводом
холодной воды
и гибкой
проводкой
смесителя (а)
установите узел
подключения (б)
б
а
5. В выбранном
вами месте
для крана чистой
воды просверлите
отверстие
диаметром 12 мм
6. Наденьте
на резьбовой
хвостовик крана
декоративную
подставку,
резиновую
прокладку
и резиновую
шайбу
ВНИМАНИЕ! При подсоединении узла подключения (3) нельзя прилагать
значительные усилия, чтобы его не повредить. В случае любого механического
повреждения узла подключения (3) при неправильной установке и использовании
претензии приниматься не будут.
{
{
над
мойкой
под
мойкой
