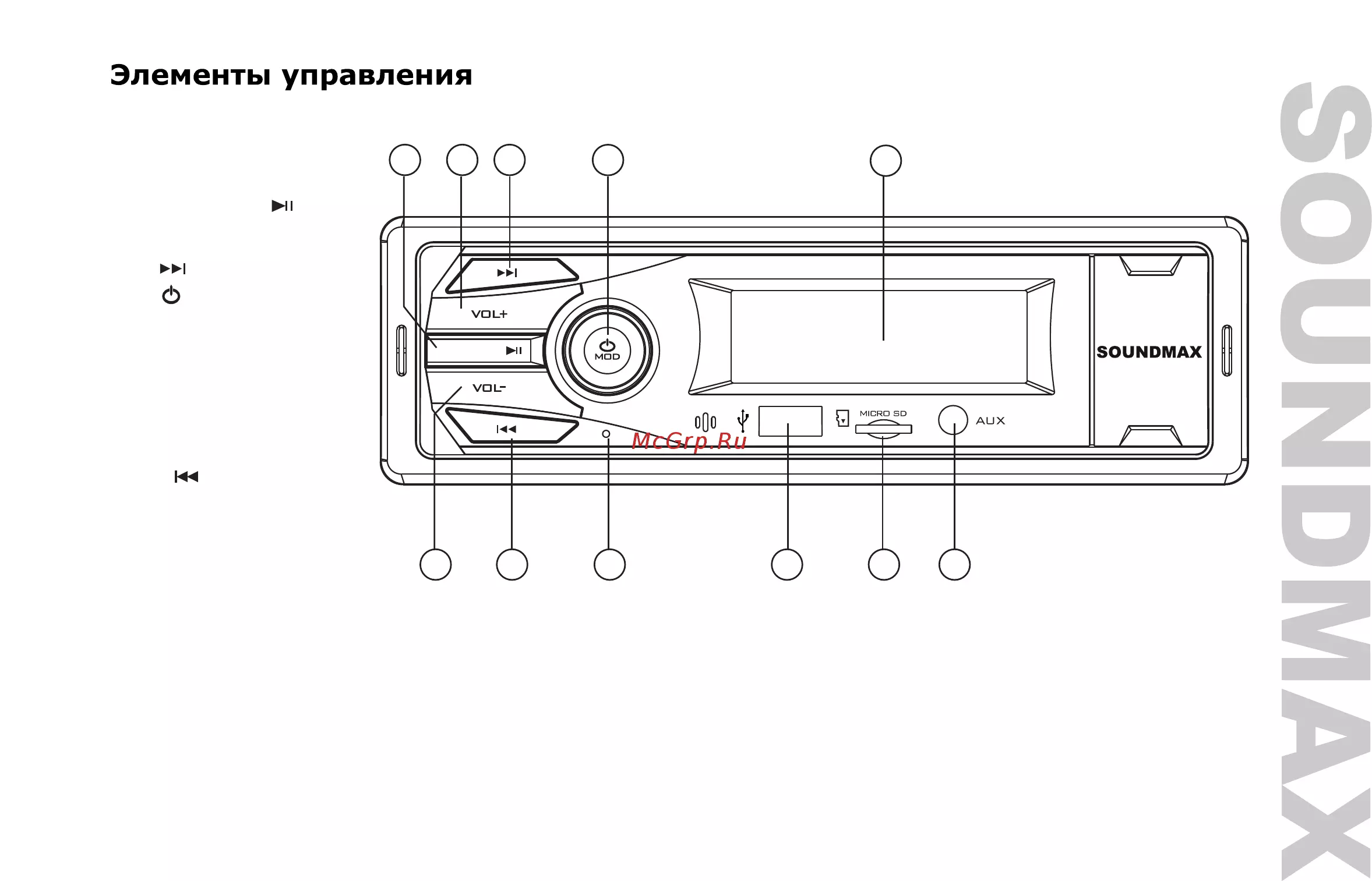

20
Отрицательный провод динамика не должен быть заземлен, иначе может перегореть
Внимание, установку устройства и подключение к кабелю с 12-pin коннектором производить
при отключенной аккумуляторной батарее. Перед подключением аккумуляторной батареи убедитесь
в правильности проведенной коммутации и соблюдения полярности.
Подключение к черному кабелю (корпусу) других кабелей:
бело-черного/ зелено-черного/ фиолетово-черного/серо-черного) может привести к неисправности усилителя.
проигрыватель!

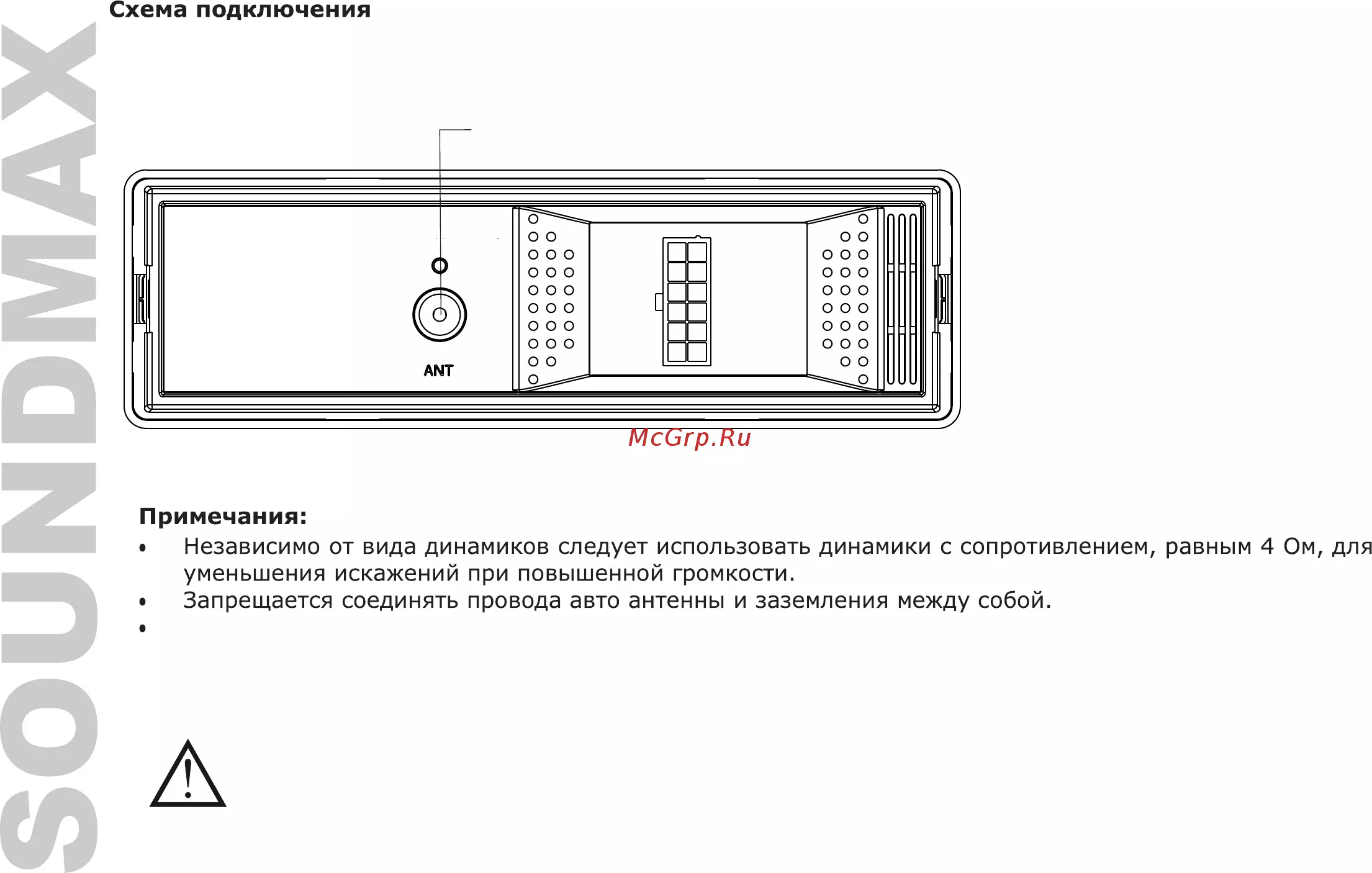

Антенный вход
1
2
3
4
5
6
7
8
9
10
11
12
1. Фронтальный левый динамик +
2. Фронтальный левый динамик -
3. Тыловой левый динамик +
4. Тыловой левый динамик -
5. Аккумулятор +
6. Аккумулятор - (корпус)
7. Фронтальный правый динамик +
8. Фронтальный правый динамик -
9. Тыловой правый динамик +
10.Тыловой правый динамик -
11.Антенна
12.Ключ зажигания
