500 мм
650 мм
5
0
м
м
20 мм
УСТРОЙСТВО ПЛИТЫ
8
332243.043
Устройство контроля пламени (УКП) горелок плоскости готовки (в плитах
моделей 5040.30гэ, 5040.31гэ) прекращает подачу газа на горелки в случае
погасания пламени.
Духовка имеет три пары направляющих пазов, предназначенных для
установки на требуемом уровне противней и решетки.
Дверь духовки застеклена двумя прозрачными термостойкими стёклами,
которые позволяют визуально контролировать процесс приготовления пищи.
Крепление двери духовки к корпусу плиты выполнено с помощью
специальных петель, позволяющих фиксировать её в трёх положениях:
закрыто, открыто, промежуточное.
УСТАНОВКА
Распакуйте плиту, снимите липкую ленту и все упаковочные материалы и
установите плиту на ровную поверхность.
Плиту следует устанавливать непосредственно на пол.
Запрещается устанавливать плиту на подставку.
Плита должна быть установлена в соответствии с указаниями “Руководства
по эксплуатации”.
Перед подключением проверить соответствуют ли условия подключения
(вид газа и давление газа) настройке плиты.
Параметры настройки плиты приведены в маркировке шильдика, располо-
женного на задней стенке плиты.
Установку плиты, ее подключение к источникам электроэнергии и газа
должен производить только квалифицированный персонал специализирован-
ных организаций, уполномоченных на право установки и обслуживания газовых
плит с обязательным заполнением «Талона на установку». Не заполнение
«Талона может являться причиной отказа в гарантийном обслу-на установку»
живании.
Материалы, из которого изготовлены элементы кухонной мебели должны
быть термостойкими (100°C), в противном случае более низкая термостойкость
материалов может привести к их деформации и изменению цвета.

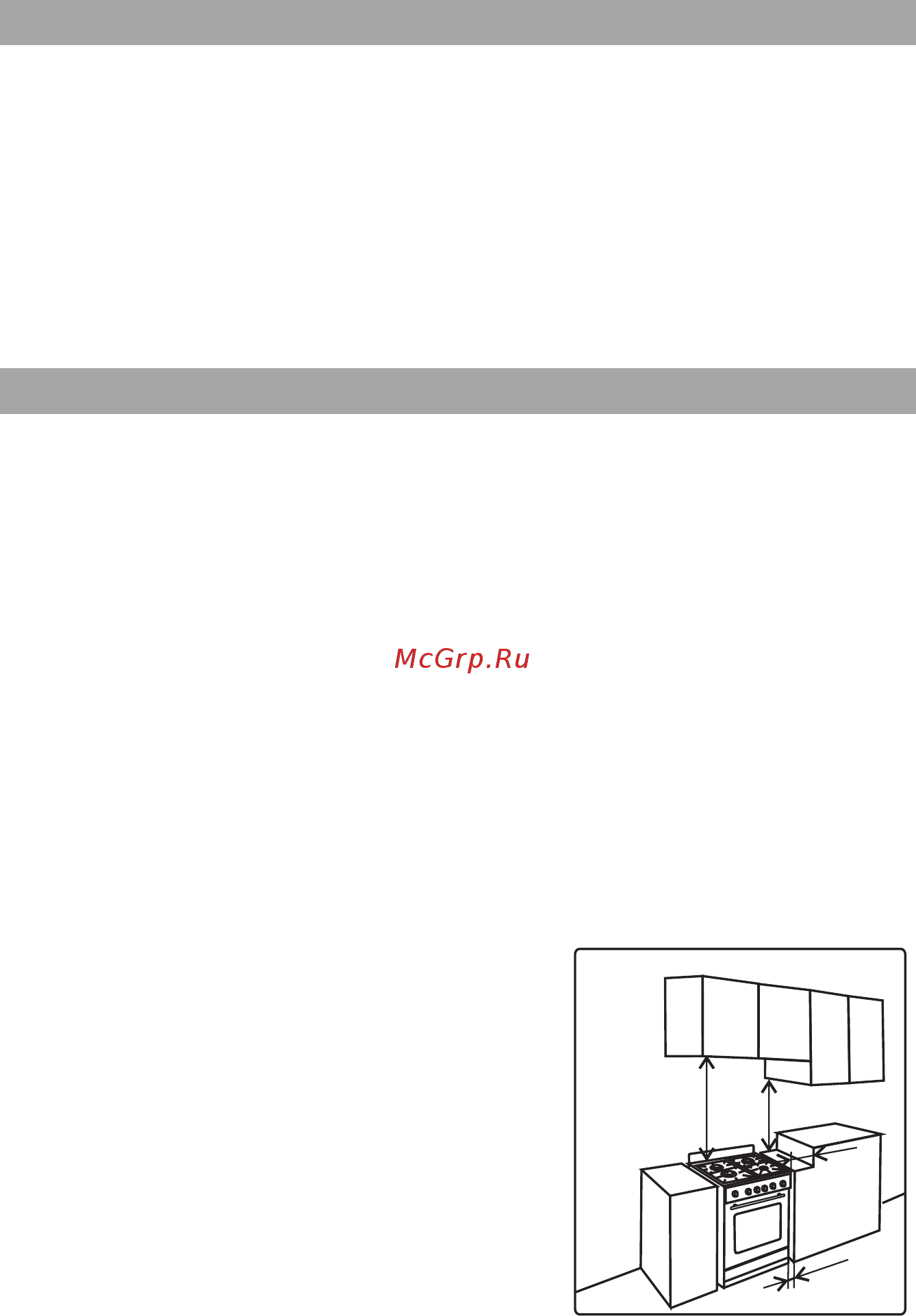

Если плита соприкасается с мебелью,
которая выше плоскости готовки, то необходи-
мо обеспечить зазор не менее 50 мм между
стенками плиты и мебелью.
Зазор между плитой и стенкой мебели
должен быть не менее 20 мм.
Вытяжка должна быть установлена в
соответствии с “Руководством по эксп-
луатации” вытяжки и в любом случае на
высоте не менее 650 мм от плиты.
