Korting KDI 45575 [18/47] Шаг 2 размеры и установка декоративной панели
![Korting KDI 45575 [18/47] Шаг 2 размеры и установка декоративной панели](/views2/1760155/page18/bg12.png)
18

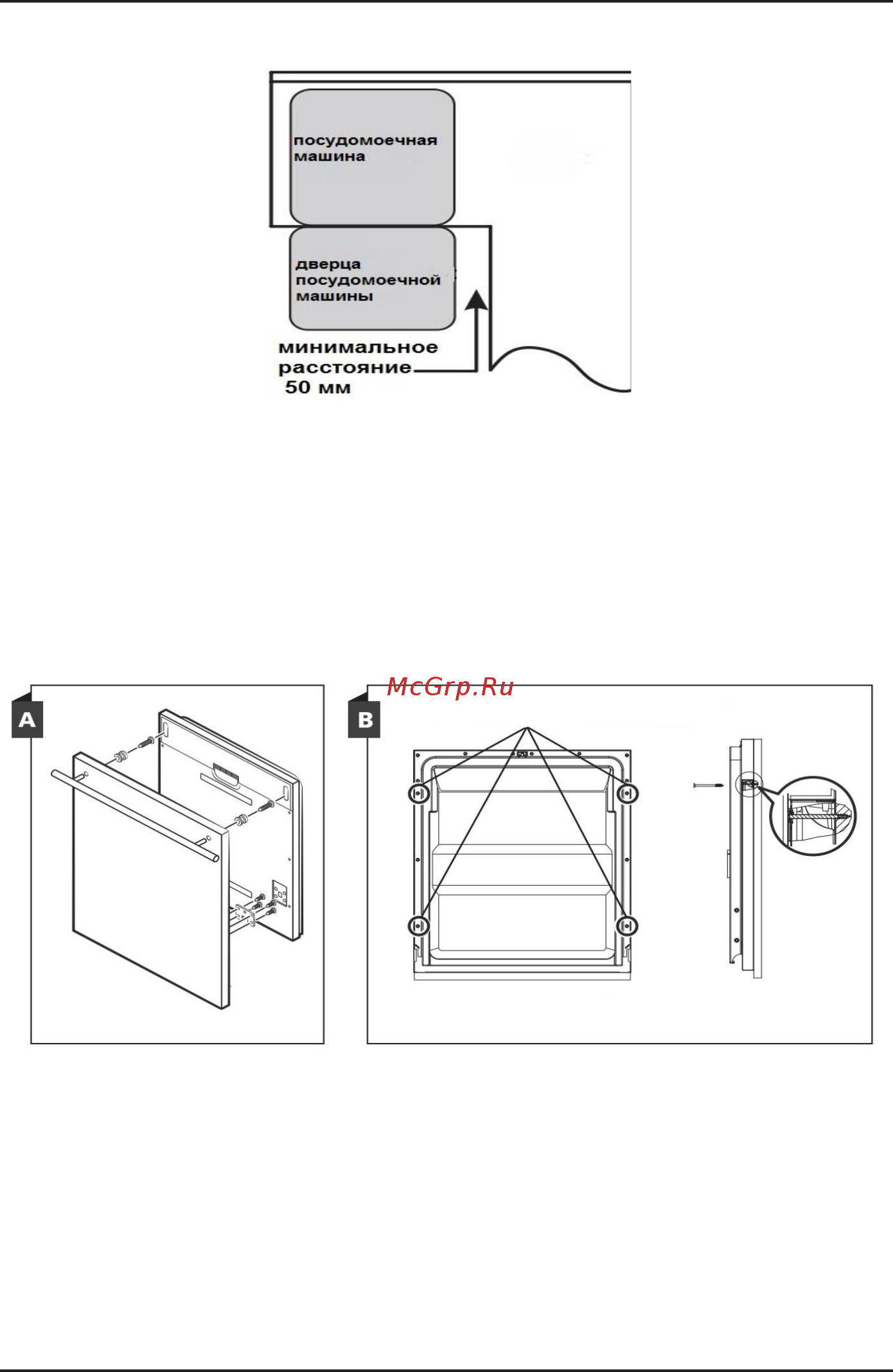

Если расположение посудомоечной машины угловое, необходимо обеспечить некоторое расстоя-
ние для открытия дверцы.
2. Если расположение посудомоечной
машины угловое, необходимо
обеспечить некоторое расстояние для
открытия дверцы.
В зависимости от того, где находится ваша электрическая розетка, вам может
понадобиться вырезать отверстие на задней стенке шкафчика.
Шаг 2. Размеры и установка декоративной панели
Частично встраиваемая модель
Отделить клейкую полосу А и клейкую полосу Б; клейкая полоса А
декоративной панели и войлочная клейкая полоса Б на наружной дверце
посудомоечной машины (см. рис. А). Зафиксируйте панель на внешней двери
винтами и болтами после установки (см. рис. B).
Декоративная панель должна быть изготовлена в соответствии с
размерами, указанными на рисунке.
В зависимости от того, где находится ваша электрическая розетка, вам может понадобиться вы-
резать отверстие на задней стенке шкафчика.
Шаг 2. Размеры и установка декоративной панели
Декоративная панель должны устанавливаться в соответствии с шаблоном, входящим в комплект
посудомоечной машины.
Установите крепеж на декоративную панель и вставьте крепеж в паз на внешней дверце посудо-
моечной машины. (см. рис. A). Зафиксируйте панель на внешней дверце винтами и болтами после
установки (см. рис. B)
Полностью встраиваемая модель
Установите крюк на деревянную декоративную панель и вставьте крюк в паз на
внешней дверце посудомоечной машины.
(см. рис. A). Зафиксируйте панель на
внешней дверце винтами и болтами после установки (см. рис. B).
Шаг 3. Регулировка натяжения
пружины дверцы
1. Необходимое натяжение пружин
внешней дверцы настраивается на
заводе-изготовителе. При
установке декоративной панели
потребуется отрегулировать
натяжение пружины дверцы.
Поворачивайте регулировочный винт
для натяжения или ослабления
стального троса с помощью
натяжного устройства.
2. Надлежащим считается такое
натяжение пружины дверцы, когда
дверца в полностью
открытом положении располагается
горизонтально, однако при
легком толчке поднимается в
закрытое положение.
1. выкрутите четыре коротких самореза
2. вкрутите четыре длинных самореза
