20
Шаг 4. Этапы установки посудомоечной машины
1. Прикрепите конденсационную полоску под рабочей поверхностью шкафа (может не вхо-
дить в комплект).
Пожалуйста, убедитесь, что полоска находится на одном уровне с краем рабочей
поверхности. (Шаг 2)
2. Подсоедините впускной шланг к холодному водоснабжению.
3. Подсоедините сливной шланг.
4. Подсоедините шнур питания.
5. Установите посудомоечную машину. (Шаг 4)
6. Выровняйте устройство. Задние ножки можно отрегулировать с передней
стороны посудомоечной машины, поворачивая винты в корпусе, справа и слева.
Чтобы отрегулировать переднюю ножку, поворачивайте ее с помощью гаечного
ключа, пока посудомоечная машина не выровняется (Шаг 5 - Шаг 6).
7. Установите декоративную панель на внешнюю дверцу посудомоечной машины
(Шаг 7 - Шаг 10).
8. Отрегулируйте натяжение дверных пружин с помощью крестовой отвертки,
вращая по часовой стрелке, чтобы затянуть левую и правую дверные пружины.
Невыполнение этого требования может привести к повреждению вашей
посудомоечной машины (Шаг 11).

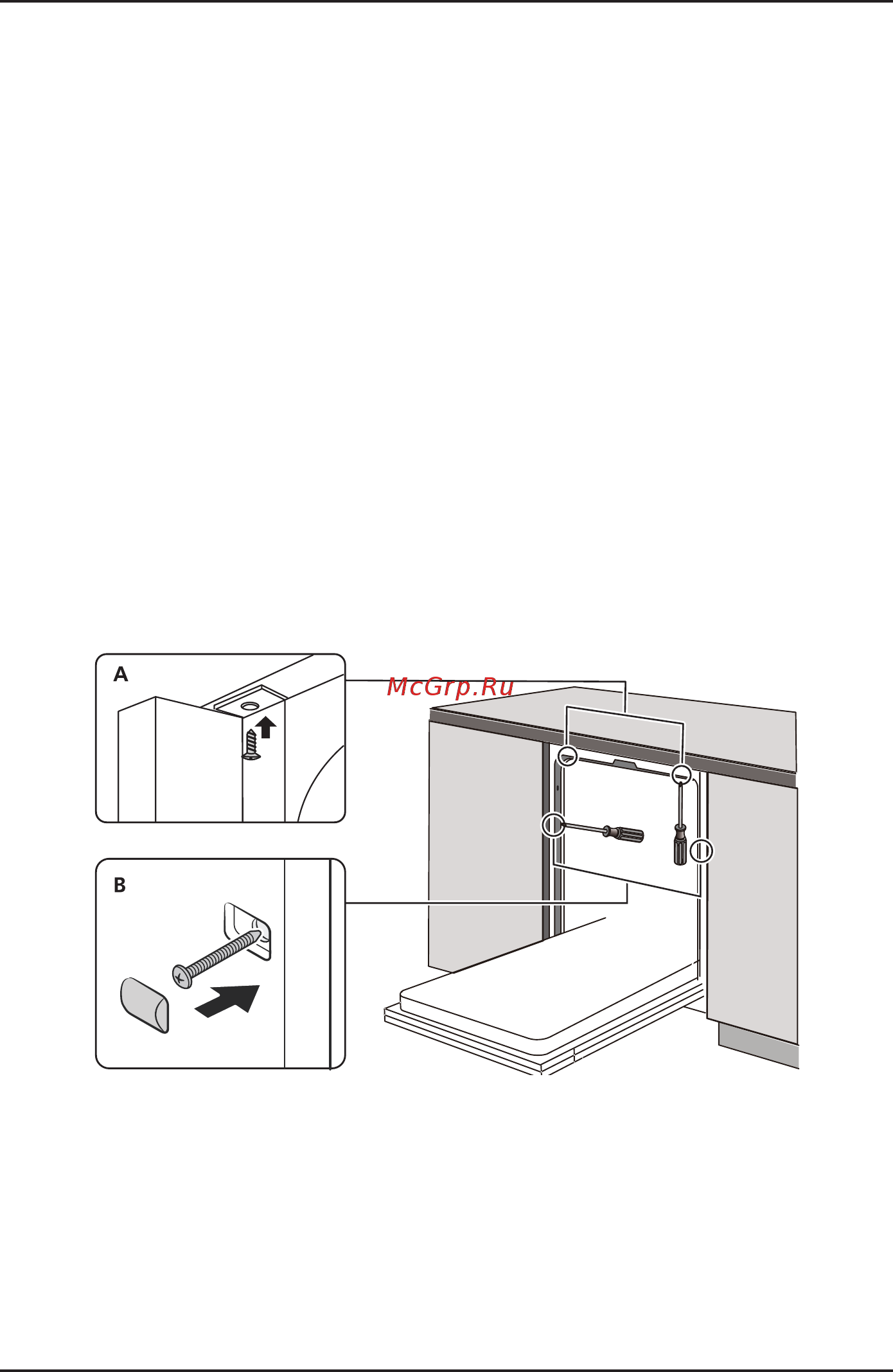

9. Посудомоечная машина должна быть хорошо закреплена на своём месте. Для
этого существует два способа:
A. Обычная рабочая поверхность: вставьте установочный крепеж в паз боковой
плоскости и закрепите его на рабочей поверхности с помощью шурупов.
B. Мраморная или гранитная рабочая поверхность: закрепите панель шурупом.
