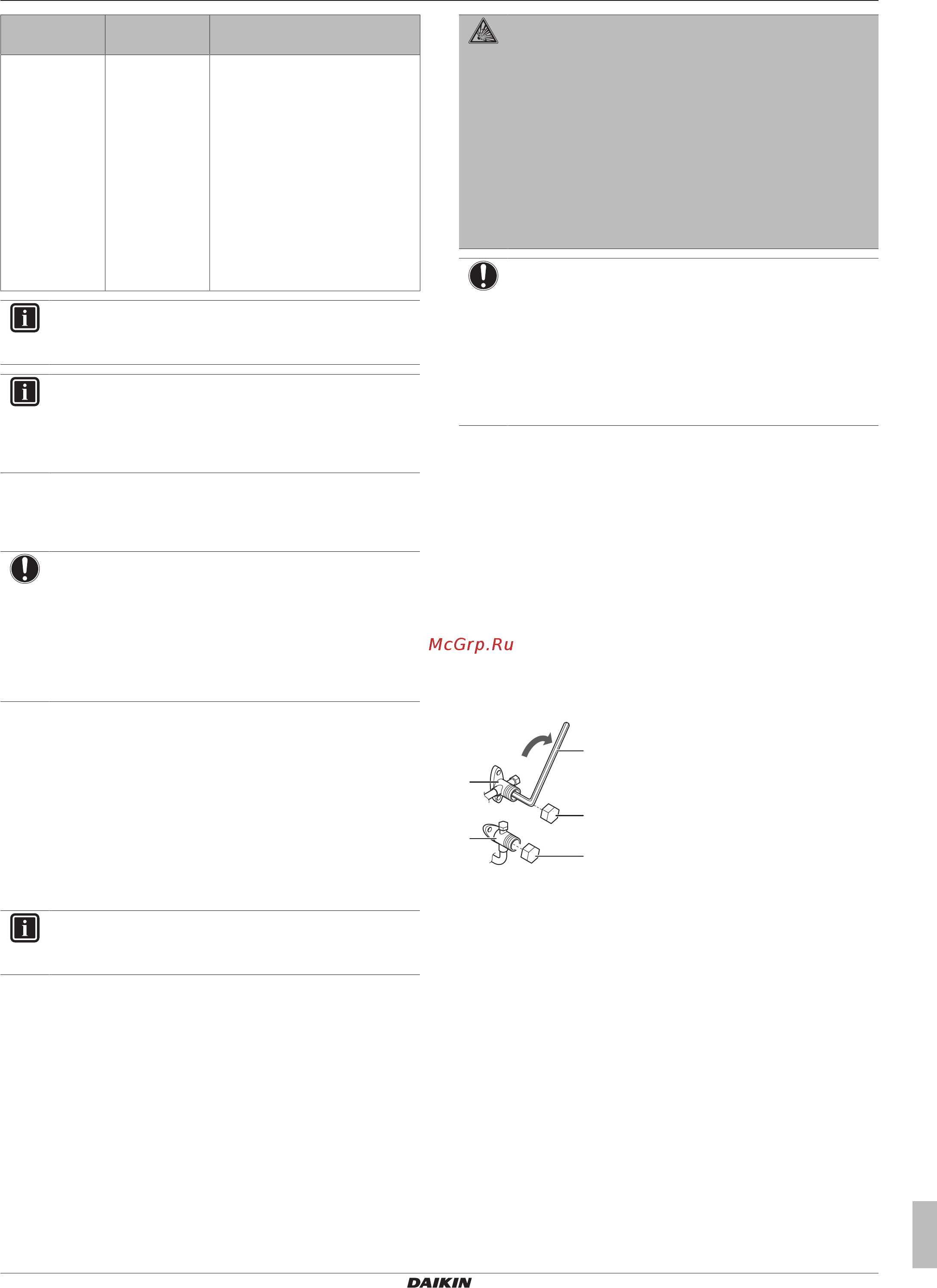

13 Утилизация
Руководство по применению для установщика
101
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01
Код ошибки Подробный
код ошибки
Описание
7H 06 Проблемы с расходом воды
возникают, в основном, во
время охлаждения/
размораживания. Проверьте
контур нагрева/охлаждения
помещения.
Кроме того, этот код ошибки
может указывать на
повреждение морозом
пластинчатого
теплообменника. В этом
случае обратитесь к своему
местному дилеру.
ИНФОРМАЦИЯ
Ошибка AJ-03 сбрасывается автоматически, когда
начинается нормальный нагрев резервуара.
ИНФОРМАЦИЯ
Ошибка EC-04 сбрасывается автоматически, когда
резервуар горячей воды бытового потребления
предварительно нагревается до достаточно высокой
температуры.
13 Утилизация
ПРИМЕЧАНИЕ
НЕ пытайтесь демонтировать систему самостоятельно:
демонтаж системы, удаление холодильного агента,
масла и других компонентов ДОЛЖНЫ проводиться в
соответствии с действующим законодательством.
Блоки НЕОБХОДИМО сдавать на специальную
перерабатывающую станцию для утилизации,
переработки и вторичного использования.
13.1 Общее представление:
Утилизация
Типовая последовательность действий
Утилизация системы, как правило, подразделяется на
следующие этапы:
1 Откачка хладагента из системы.
2 Передача системы на специальную перерабатывающую
станцию для утилизации.
ИНФОРМАЦИЯ
Более подробную информацию смотрите в инструкции
по обслуживанию.
13.2 Откачка
Пример: Для защиты окружающей среды выполните откачку
перед утилизацией блока.
Перед перемещением блока откачку выполнять НЕ требуется.
ОПАСНО! ВЗРЫВООПАСНО
Откачка хладагента в случае протечки. Правило,
которое необходимо соблюдать при откачке
хладагента из системы в случае его протечки:
▪ НЕЛЬЗЯ пользоваться автоматической функцией
откачки из блока, обеспечивающей сбор всего
хладагента из системы с его закачкой в наружный
блок. Возможное следствие: Самовозгорание и
взрыв работающего компрессора из-за поступления
в него воздуха.
▪ Пользуйтесь отдельной системой рекуперации,
чтобы НЕ включать компрессор блока.
ПРИМЕЧАНИЕ
Во время откачки, прежде чем отсоединять
трубопровод хладагента, выключите компрессор. Если
во время откачки компрессор продолжает работать, а
запорный вентиль открыт, при отсоединении
трубопровода хладагента воздух будет всасываться в
систему. Вследствие ненормального давления в
контуре хладагента возможны поломка компрессора
или повреждение системы.
Полностью откачайте из системы хладагент в наружный блок.
1 Снимите крышки с запорных вентилей контуров жидкого и
газообразного хладагента.
2 Запустите систему на принудительное охлаждение. См.
раздел "13.3 Для запуска и остановки принудительного
охлаждения"на стр.101.
3 Спустя 5-10 минут (или 1-2 минуты, если температура
окружающего воздуха ниже −10°C) перекройте
шестигранным гаечным ключом запорный вентиль контура
жидкого хладагента.
4 С помощью коллектора проверьте, достигнут ли вакуум.
5 Спустя 2-3 минуты перекройте запорный вентиль контура
газообразного хладагента и остановите принудительное
охлаждение.
a
c
b
d
d
e
a Запорный вентиль в контуре газообразного хладагента
b Направление перекрытия
c Шестигранный ключ
d Крышка клапана
e Запорный вентиль в контуре жидкого хладагента
13.3 Для запуска и остановки
принудительного охлаждения
Убедитесь, что DIP-переключатель SW2 переведен в режим
ОХЛАЖДЕНИЯ.
1 Для запуска принудительного охлаждения нажмите
выключатель принудительного охлаждения SW1.
2 Для прекращения принудительного охлаждения нажмите
выключатель принудительного охлаждения SW1.
