6 Подготовка
Руководство по применению для установщика
31
EBLQ+EDLQ011~016CAV3+W1 + EK(2)CB07CAV3 +
EKMBUHCA3V3+9W1
Низкотемпературный моноблок Daikin Altherma
4P522034-1 – 2018.01
FCU1...3 : Блок фанкойла (дополнительный) (приобретается по
месту установки)
FHL1...3 Контур подогрева полов (приобретается по месту
установки)
▪ Слив: нижние точки. На всех нижних точках системы должны
быть предусмотрены дренажные отверстия, чтобы
обеспечить полный слив воды из контура циркуляции.
▪ Слив клапан сброса давления. Обеспечьте надлежащий
слив для клапана сброса давления во избежание попадания
воды на электрические детали,
▪ Воздушные клапаны. Во всех верхних точках системы
должны быть установлены воздушные клапаны, которые
также должны быть легко доступны для обслуживания.
Наружный агрегат оснащен ручным клапаном для выпуска
воздуха. В резервном нагревателе (опция) предусмотрен
автоматический клапан для выпуска воздуха. Проследите за
тем, чтобы автоматические клапаны для выпуска воздуха НЕ
были затянуты слишком сильно, чтобы сохранялась
возможность автоматического выпуска воздуха из контура
воды.
▪ Оцинкованные детали. Ни в коем случае не используйте в
контуре циркуляции воды детали с цинковым покрытием.
Поскольку во внутреннем контуре циркуляции воды
применяются медные трубы, может начаться активная
коррозия.
▪ Нелатунные металлические трубы. Используя нелатунные
металлические трубы, изолируйте надлежащим образом
латунные и нелатунные материалы, чтобы они НЕ
контактировали друг с другом. Это предотвратит
гальваническую коррозию.
▪ Клапан: разделение контуров. При использовании в контуре
циркуляции воды 3-ходового клапана убедитесь, что контур
горячей воды бытового потребления и контур циркуляции
воды для подогрева полов полностью изолированы.
▪ Клапан: время переключения. При использовании в контуре
циркуляции воды 2-ходового или 3-ходового клапана
максимальное время переключения этого клапана должно
составлять 60секунд.
▪ Фильтр. Настоятельно рекомендуется устанавливать
дополнительный фильтр в контур нагрева воды. С целью
удаления металлических частиц из загрязненных
трубопроводов нагрева рекомендуется использовать
магнитный или циклонный фильтр, способный удалять
мелкие частицы. Мелкие частицы могут повредить блок и НЕ
могут быть удалены стандартным фильтром системы
теплового насоса.
▪ Резервуар горячей воды бытового потребления: емкость.
Во избежание застоя воды необходимо, чтобы емкость
хранения резервуара горячей воды бытового потребления
соответствовала дневному потреблению горячей воды.
▪ Резервуар горячей воды бытового потребления:
обслуживание после монтажа. Сразу же после установки
резервуар горячей воды бытового потребления необходимо
промыть чистой водой. Эту процедуру нужно повторять не
менее одного раза в день первые 5 дней после установки.
▪ Резервуар горячей воды бытового потребления:
периоды простоя. В случае отсутствия потребления горячей
воды в течение долгого времени оборудование перед
использованием НЕОБХОДИМО промыть чистой водой.
▪ Резервуар горячей воды бытового потребления:
дезинфекция. Функция дезинфекции резервуара горячей
воды бытового потребления описана в разделе
"8.3.2 Управление горячей водой бытового потребления:
расширенное"на стр.74.
▪ Термостатные смесительные клапаны. В соответствии с
действующими нормативами может потребоваться установка
термостатных смесительных клапанов.
▪ Гигиенические мероприятия. Установка должна
проводиться в соответствии с действующими нормативами и
может потребовать дополнительных гигиенических
мероприятий.
▪ Рециркуляционный насос. В соответствии с действующими
нормативами может потребоваться соединить
рециркуляционный насос между точкой подачи горячей воды
и рециркуляционным соединением резервуара горячей воды
бытового потребления.

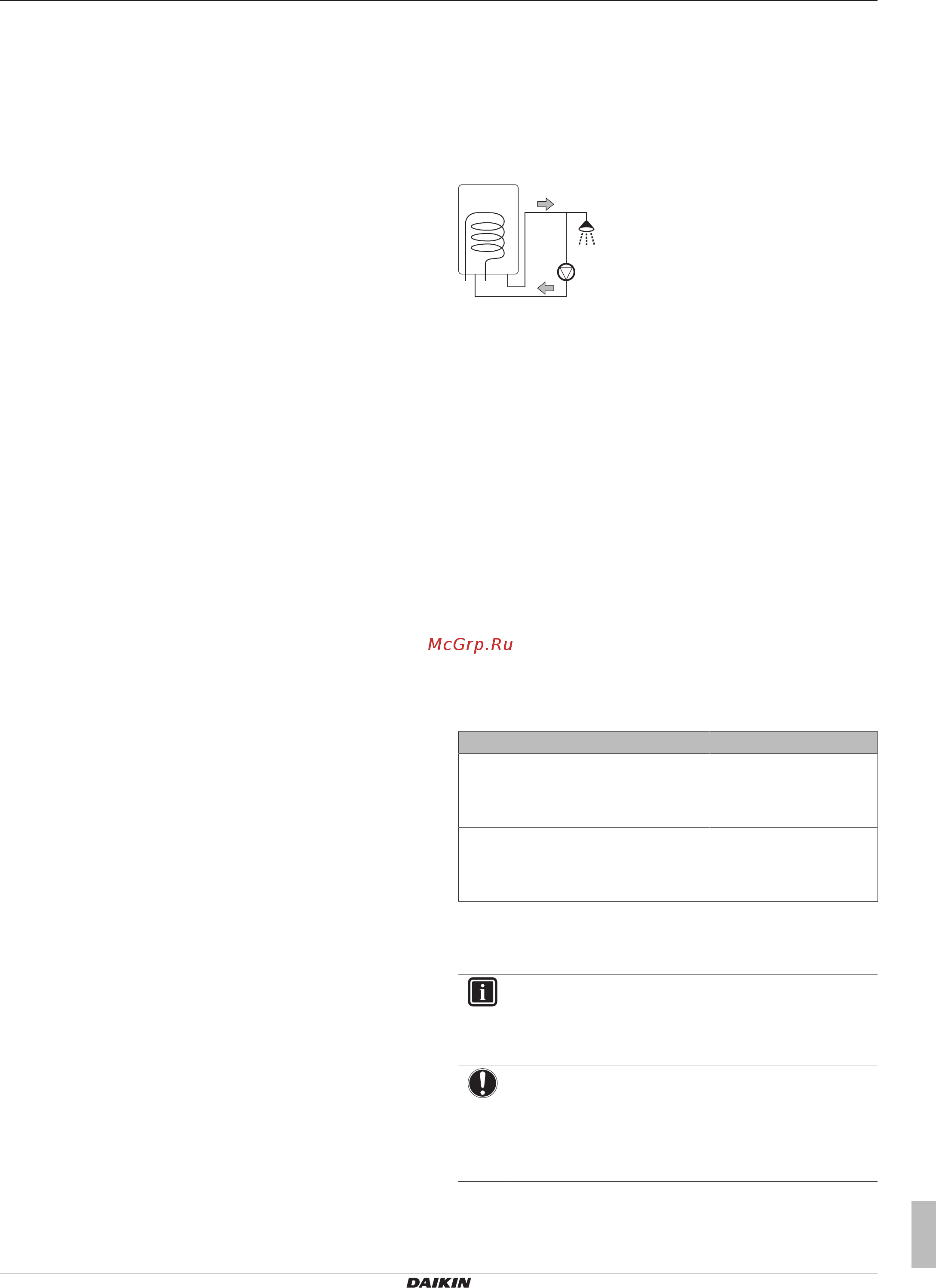

c
d
a b
a Рециркуляционное соединение
b Соединение горячей воды
c Душ
d Рециркуляционный насос
6.3.2 Формула расчета предварительного
давления в расширительном баке
Предварительное давление (Pg) в баке зависит от перепада
высоты установки (H):
Pg=0,3+(H/10) (бар)
6.3.3 Проверка объема и расхода воды
Наружный агрегат оснащен расширительным баком емкостью
7 литров, давление в котором на заводе-изготовителе
предварительно повышается до значения 1бар.
Чтобы убедиться, что агрегат работает нормально:
▪ Необходимо проверить минимальный и максимальный объем
воды.
▪ Может потребоваться регулировка предварительного
давления в расширительном баке.
Минимальный объем воды
Если То
Система содержит резервный
нагреватель или резервуар горячей
воды бытового потребления с
рециркуляционным насосом
Минимальный объем
воды составляет 20л
(a)
Система НЕ содержит резервный
нагреватель или резервуар горячей
воды бытового потребления с
рециркуляционным насосом
Минимальный объем
воды составляет 80л
(a)(b)
(a) Объем воды внутри наружного агрегата НЕ
включается.
(b) Если установлен резервуар EKHWP,
рециркуляционный насос не требуется.
ИНФОРМАЦИЯ
Тем не менее для критически важных процессов и
помещений с высокой тепловой нагрузкой может
потребоваться больший объем воды.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре нагрева/
охлаждения помещения контролируется дистанционно
управляемыми клапанами, важно поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
На следующем рисунке показана установка с дистанционно
управляемыми клапанами:
