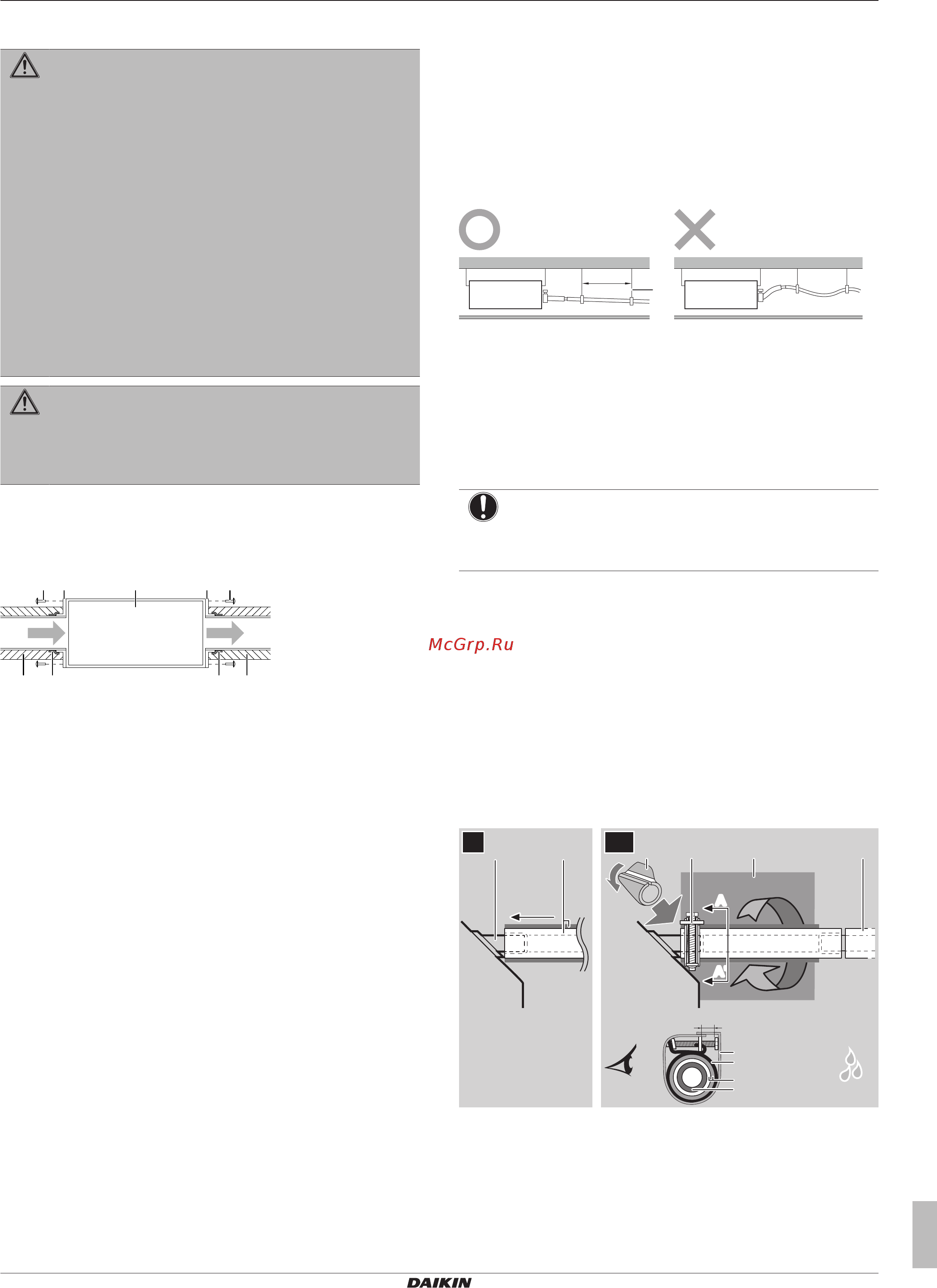

5 Монтаж
Руководство по монтажу
7
FDXM25~60F3V1B(9)
Кондиционеры типа «сплит-система»
4P472267-1B – 2018.07
5.1.2 Указания по установке воздуховода
ПРЕДУПРЕЖДЕНИЕ
Если одно или несколько помещений соединены с
блоком через систему трубопроводов, проследите за
соблюдением изложенных далее условий:
▪ полное отсутствие источников возгорания (напр.,
открытого огня, работающих газовых приборов или
электрообогревателей), если общая площадь таких
помещений не достигает величины A
min
, указанной в
общих правилах техники безопасности;
▪ отсутствие в составе системы трубопроводов
вспомогательного оборудования, способного
привести к самовозгоранию (напр., поверхностей,
нагревающихся до температуры свыше 700°C, или
электрических выключателей);
▪ использование в системе трубопроводов только
такого вспомогательного оборудования, которое
одобрено изготовителем.
ПРЕДУПРЕЖДЕНИЕ
НЕ допускается прокладка трубопроводов там, где
имеются потенциальные источники возгорания (напр.,
открытый огонь, работающие газовые приборы или
электрообогреватели).
Трубопроводы приобретаются по месту установки.
▪ Сторона воздухозаборника. Подсоедините воздуховод и
фланец со стороны забора воздуха (приобретается на месте).
Фланец крепится 7 винтами (в комплекте принадлежностей).
a b b a
eed d
c
a Крепежный винт (в комплекте принадлежностей)
b Фланец (приобретается на месте)
c Главный блок
d Изоляционный материал (приобретается на месте)
e Алюминиевая лента (приобретается на месте)
▪ Фильтр. Не забудьте смонтировать воздушный фильтр в
воздуховоде со стороны забора воздуха. Пользуйтесь
воздушным фильтром с коэффициентом пылеулавливания
≥50% (по гравиметрическому методу). Если подсоединяется
воздуховод, то фильтр, входящий в комплектацию, не
используется.
▪ Сторона выпуска воздуха. Подсоедините воздуховод к
фланцу подходящего внутреннего диаметра со стороны
выброса воздуха.
▪ Утечки воздуха. Обмотайте алюминиевой лентой место
соединения воздуховода с фланцем со стороны забора
воздуха. Проследите за отсутствием утечек воздуха в любых
других соединениях.
▪ Изоляция. Выполните изоляцию воздуховода во избежание
образования конденсата. Используйте стекловату или
полиэтиленовый пенопласт толщиной 25мм.
5.1.3 Указания по прокладке дренажного
трубопровода
Общие правила
▪ Дренажный насос. В схеме такого «полноподъемного» типа
чем выше смонтирован дренажный насос, тем меньше шум
слива. Рекомендованная высота— 300мм.
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Размер дренажных трубок должен быть не
меньше размера соединительного патрубка (виниловая
трубка с внутренним диаметром 20мм и внешним диаметром
26мм).
▪ Уклон. Проследите за наклоном сливного трубопровода вниз
(с градиентом не менее 1/100) во избежание образования
воздушных пробок. Смонтируйте подвесные планки, как
показано на иллюстрации.
1~1.5 m
a
a Подвесная планка
O Допустимо
X Недопустимо
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
Порядок подсоединения сливного
трубопровода к внутреннему блоку
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга
чревато протечками и порчей имущества как по месту
установки, так и поблизости.
1 Вставьте сливной шланг как можно глубже в патрубок
сливного трубопровода.
2 Затяните металлический зажим так, чтобы головка винта
была на расстоянии менее 4мм от детали металлического
зажима.
3 Проверьте, нет ли протечек (см. параграф "Проверка на
протечки"на стр.8).
4 Выполните изоляцию (сливного трубопровода).
5 Обернув металлический зажим и сливной шланг
уплотнительной подушкой большого размера (=изолятор),
закрепите ее кабельными стяжками.
6 Подсоедините сливной шланг к сливному трубопроводу.
≤4 mm
A
A'
A-A'
A
A'
f
652
ce
4
ba
d
b
a
d
c
3
1
2~61
a Соединение сливного трубопровода (с блоком)
b Сливной шланг (входит в комплект принадлежностей)
c Металлический зажим (входит в комплект
принадлежностей)
d Уплотнительная подушка большого размера (входит в
комплект принадлежностей)
e Изолятор (сливного трубопровода) (входит в комплект
принадлежностей)
f Сливной трубопровод (приобретается на месте)
