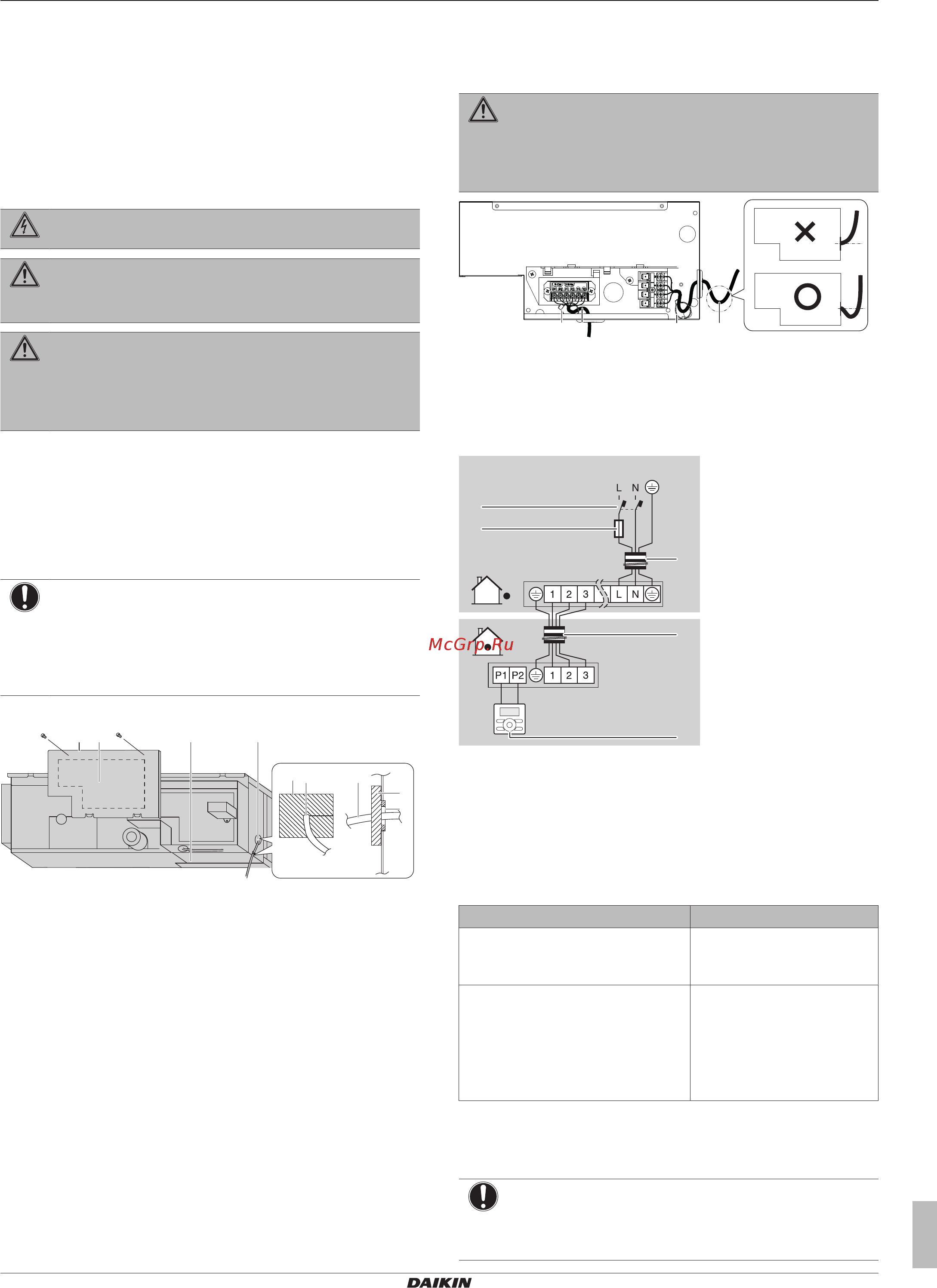

6 Пусконаладка
Руководство по монтажу
9
FDXM25~60F3V1B(9)
Кондиционеры типа «сплит-система»
4P472267-1B – 2018.07
1 Заправьте систему азотом до давления не менее 200 кПа
(2 бар). Для выявления незначительных утечек
рекомендуется довести давление до 3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
5.3 Подключение электропроводки
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
5.3.1 Подключение электропроводки к
внутреннему блоку
Важно, чтобы электропроводка питания и электропроводка
управления были отделены друг от друга. Чтобы избежать
электромагнитных помех, расстояние между ними должно
ВСЕГДА составлять не менее 50мм.
ПРИМЕЧАНИЕ
Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но НЕ должны быть проложены
параллельно.
1 Снимите сервисную крышку.
a c bd
A B
e
f
e
g
g
A Внешняя поверхность блока
B Внутренняя часть блока
a Крышка блока управления
b Подключение соединительного кабеля (с заземлением)
c Схема электропроводки
d Подсоединение проводки пользовательского
интерфейса
e Уплотнительный материал (в комплекте
принадлежностей)
f Отверстие для кабелей
g Площадь сечения
2 Кабель пользовательского интерфейса: Проложив
кабель через монтажную раму, подсоедините его к
клеммной колодке и закрепите кабельной стяжкой.
3 Соединительный кабель (внутренний↔наружный блоки):
Проложив кабель через монтажную раму, подсоедините его
к клеммной колодке (проследите за совпадением номеров с
цифрами на наружном блоке и за подсоединением к
«земле») и закрепите кабельной стяжкой.
4 Оберните кабели уплотнительным материалом (в
комплекте принадлежностей) во избежание проникновения
воды в блок. Плотно заделайте все зазоры во избежание
проникновения в систему насекомых.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
A
ac
b
c
A Плата внутреннего блока (в сборе)
a Электропитание и заземление
b Проводка управления и пользовательского интерфейса
c Хомуты
X Недопустимо
O Допустимо
5 Установите крышку для техобслуживания на место.
1~ 50 Hz
220-240 V
b
a
e
c
d
a Соединительный кабель
b Кабель электропитания
c Автоматический выключатель защиты от замыкания на
землю
d Плавкий предохранитель
e Пользовательский интерфейс
5.3.2 Характеристики стандартных
компонентов электропроводки
Элемент Характеристики
Соединительный кабель
(внутренний↔наружный блоки)
Минимальное сечение
кабеля 2,5мм² под
напряжение 230В
Кабель интерфейса пользователя Экранированные
виниловые шнуры с
сечением от 0,75 до
1,25мм² или кабели (2-
жильные)
Не более 500м
6 Пусконаладка
ПРИМЕЧАНИЕ
НИКОГДА не эксплуатируйте блок без термисторов и/
или датчиков/реле давления. Это может привести к
возгоранию компрессора.
